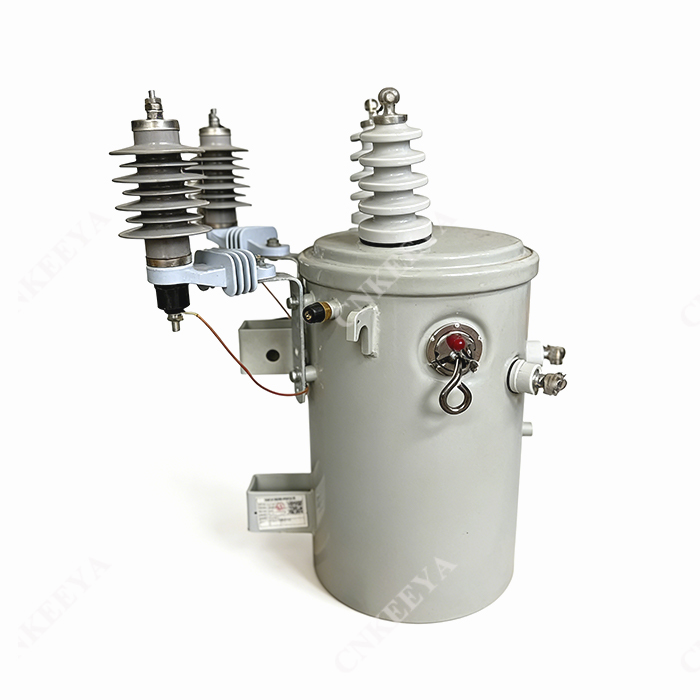

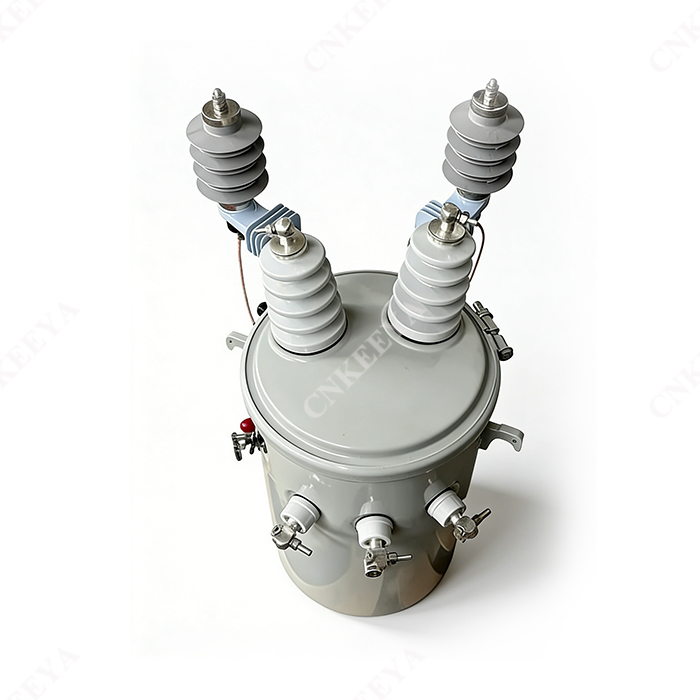

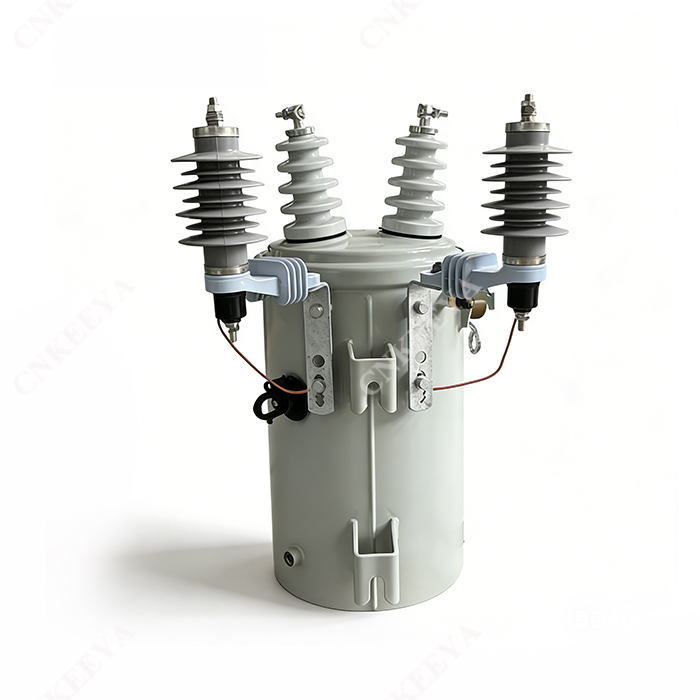

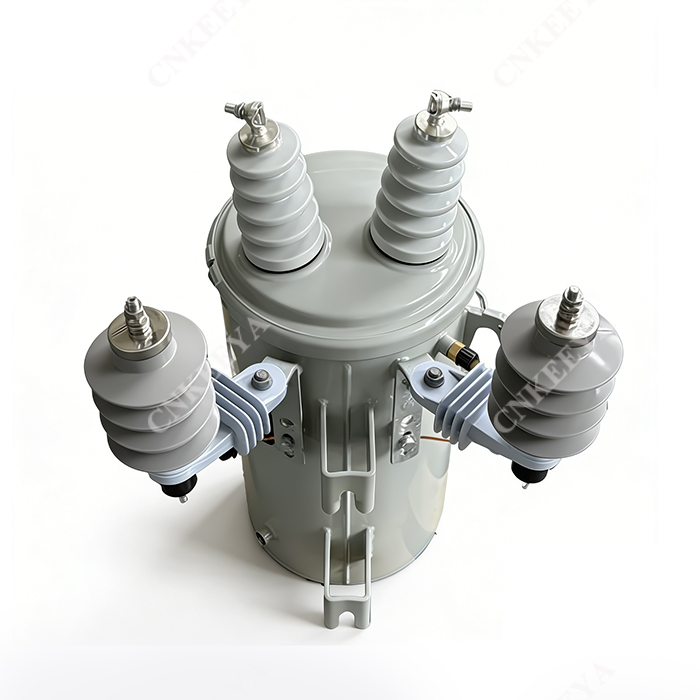

25~167kVA, transformador de montagem em pólo único UE

CNKEEYA, 25 ~ 167kVA, transformador de montagem em pólo único UE, transformador aéreo monofásico: menos perda de transmissão, proteção total contra sobrecarga e sobrecorrente, além de funções de autoproteção. Garante energia estável para residências, indústria, comunicações, agricultura e operações de rede – compacto, fácil de operar, flexível e simples de manter.

Visão geral do produto

O transformador suspenso monofásico da CNKEEYA reduz a perda elétrica durante a transmissão e possui funções de sobrecarga, sobrecorrente e autoproteção, garantindo fornecimento de energia estável para uso doméstico, industrial, uso de comunicação, uso de produção agrícola e operação de rede. É compacto, fácil de operar, flexível e simples de manter.

Características

 Os transformadores monofásicos são amplamente utilizados como transformadores de distribuição nas regiões ocidentais desenvolvidas, no sudeste da Ásia e nas Américas. Os transformadores monofásicos oferecem vantagens distintas em redes descentralizadas de distribuição de energia. Ao encurtar as linhas de distribuição de baixa tensão, eles reduzem as perdas nas linhas e melhoram a qualidade da energia.

Projetados com núcleo de ferro enrolado de alta eficiência, eles apresentam instalação montada em poste, tamanho compacto e baixo investimento em infraestrutura. Ao reduzir o raio da fonte de alimentação de baixa tensão, eles podem reduzir as perdas na linha de baixa tensão em mais de 60%. Com estrutura totalmente vedada, possuem forte capacidade de sobrecarga, alta confiabilidade em operação contínua, fácil manutenção e longa vida útil.

 Aplicáveis ​​a redes elétricas rurais, remotas e dispersas, bem como a aplicações agrícolas e de iluminação, eles também podem ser usados ​​em linhas de distribuição montadas em postes para economia de energia em redes elétricas ferroviárias e urbanas. Eles podem operar em combinações monofásicas ou trifásicas.

Amplo escopo de aplicação

Amplamente utilizado como transformadores de distribuição nas regiões desenvolvidas do Ocidente, Sudeste Asiático e Américas; destaca-se em redes descentralizadas de fornecimento de energia, encurtando linhas de baixa tensão para reduzir perdas e melhorar a qualidade da energia.

Excelente desempenho e custo-benefício

Design de núcleo de ferro enrolado de alta eficiência, compatível com instalação montada em poste; tamanho compacto e baixo investimento em infraestrutura. Reduz as perdas na linha de baixa tensão em mais de 60% através do raio reduzido da fonte de alimentação. A estrutura totalmente selada garante forte capacidade de sobrecarga, operação contínua confiável, fácil manutenção e longa vida útil.

Especificação padrão

Adequado para redes elétricas de aldeias rurais, remotas e dispersas, bem como sistemas agrícolas e de iluminação. Também aplicável a linhas de distribuição montadas em postes para economia de energia em redes elétricas ferroviárias e urbanas. Suporta operação monofásica ou operação combinada de três unidades.

1. Especificação aplicável: IEEE e ANSI C57

2. Classificação: 3,5,10,15,25,37,5,50,75, 100, 167.250.333.500

3.Tensão primária: 2400V a 34500 GrdY/19920V

4. Tensão secundária: 120/240 V, 240/480 V, 139/277 V, 600 V

5. Aumento de temperatura: 65°C

6. Método de resfriamento: ONAN

7.Frequência: 50Hz/60Hz

8. Tensão das torneiras: 5 etapas ± 2 * 2,5% ou personalizado

9. Tipo de núcleo: CRGO ou Amorfo

10.Proteção: CSP como opcional

11. Nível de isolamento: 2,4 ~ 34,5 kV (150 kV BIL) e abaixo

Transformador com autoproteção (csp)

1. Toque em Trocador

Função: Ajusta a relação de espiras dos enrolamentos do transformador para alterar a tensão de saída. Vantagem: Permite o ajuste fino da tensão para se adaptar às flutuações da rede ou aos requisitos de carga.

2. Bucha Primária

Função: Isola e conduz os enrolamentos de alta tensão do interior do transformador para o circuito externo. Vantagem: Garante uma transmissão segura de alta tensão, fornecendo isolamento confiável.

3. Pára-raios

Função: Protege equipamentos elétricos contra sobretensão causada por raios ou operações de comutação. Vantagem: Protege o isolamento do equipamento e reduz o risco de danos causados ​​por sobretensões transitórias.

4. Dispositivo de alívio de pressão

Função: Libera pressão interna excessiva no transformador quando falhas geram grande quantidade de gás. Vantagem: Evita que o tanque do transformador exploda devido à alta pressão, aumentando a segurança.

5. Bucha Secundária

Função: Isola e conduz os enrolamentos de baixa tensão do interior do transformador para o circuito externo. Vantagem: Facilita a transmissão segura de energia de baixa tensão com bom desempenho de isolamento.

6. Núcleo

Função: Serve como caminho magnético para indução eletromagnética no transformador. Vantagem: Permite transferência e transformação eficiente de energia elétrica no transformador.

Qualidade profissional, desempenho confiável. Se este transformador monofásico atender às suas necessidades, entre em contato conosco para obter mais detalhes e oportunidades de cooperação.
