Como fornecedor líder na China, a Keeya é especializada em fornecer soluções de ponta com sua unidade principal de anel isolado sólido. Nossos produtos de alta qualidade exemplificam confiabilidade e eficiência na distribuição elétrica. Com um compromisso com a excelência, a Keeya se destaca como uma fonte confiável de unidades principais de anel avançadas, fornecendo soluções que atendem às crescentes necessidades da indústria. Faça parceria conosco para obter produtos e serviços de primeira linha no domínio de unidades principais de anel sólido isolado.

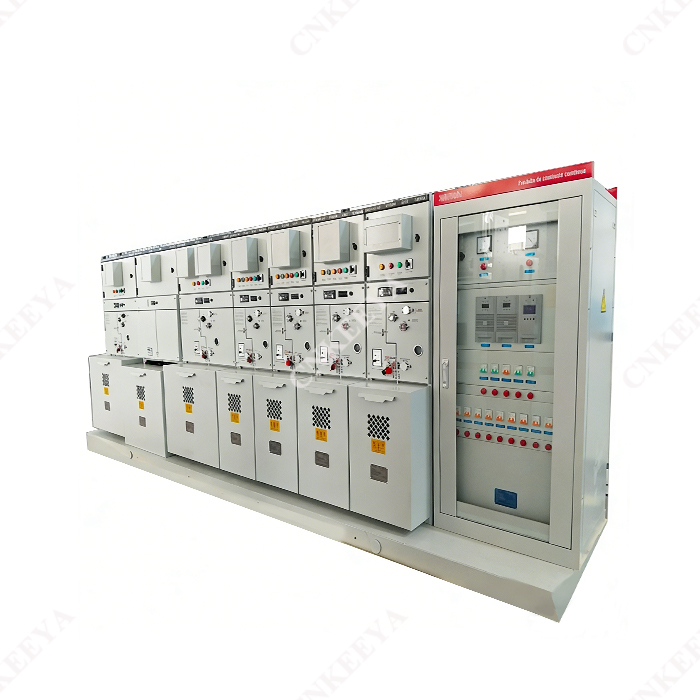

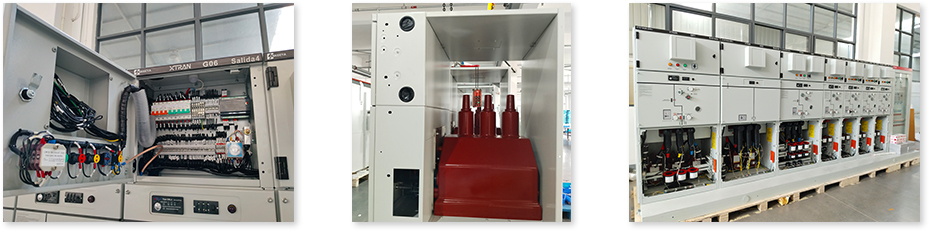

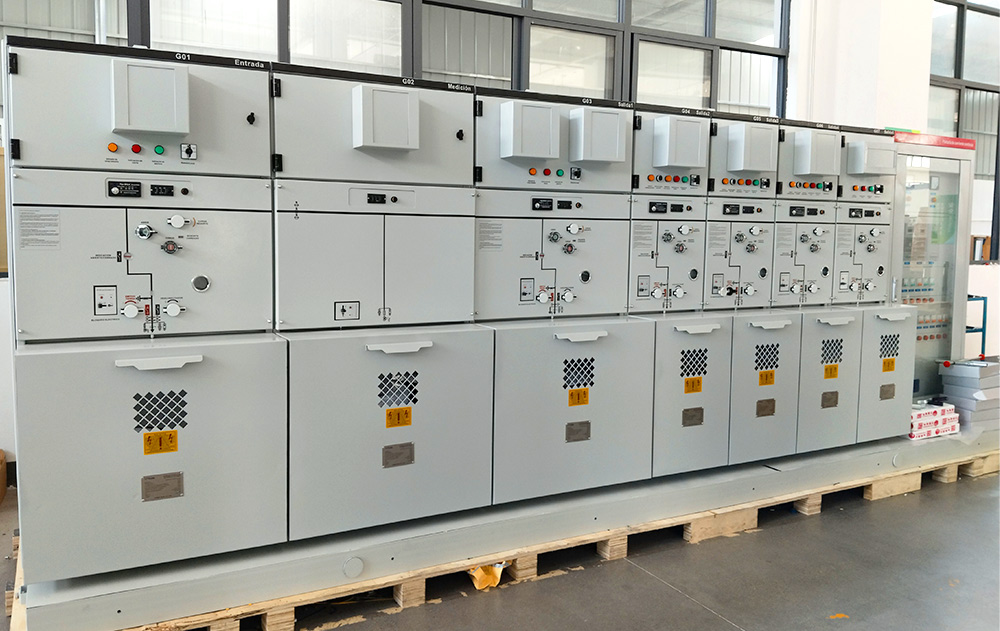

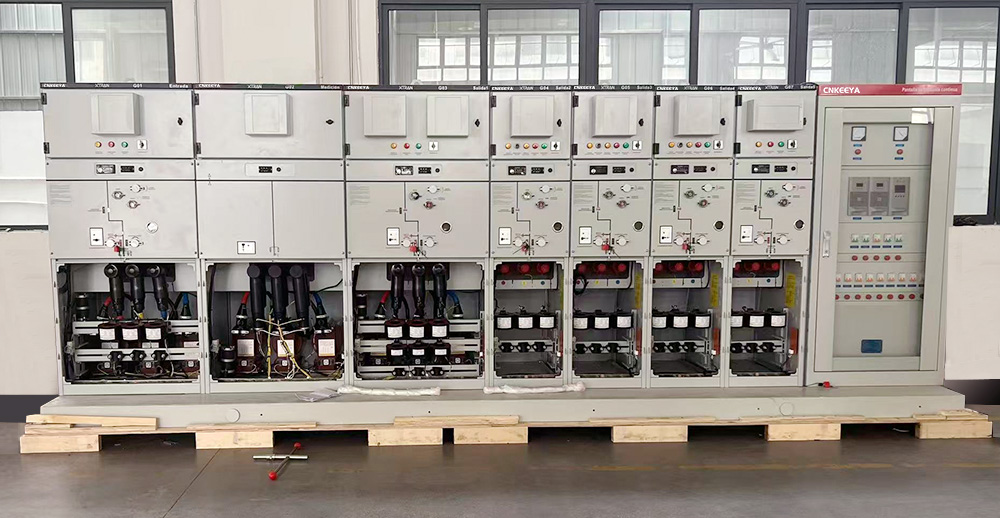

Keeya, um fornecedor respeitável com sede na China, é especializado no fornecimento de unidades principais de anel sólido isolado de alta qualidade para soluções de distribuição elétrica eficientes e confiáveis. A unidade principal de anel isolado sólido GTXGN □-12 é uma nova geração de unidade principal de anel de isolamento composto do tipo proteção ambiental desenvolvida por nossa empresa. É composto principalmente por três partes, ou seja, unidade V (unidade de disjuntor), unidade C (unidade de chave de carga), unidade F (unidade combinada), cada unidade pode ser usada sozinha ou também pode ser estendida livremente, sua estrutura é dividida em inteligente sala de instrumentos de controle, mecanismo de operação e parte primária, a sala de instrumentos pode combinar com a proteção do microcomputador (controlador), usa mecanismo de operação de mola, e a parte primária adota processo automático de gel de APG, o interruptor de isolamento e a câmara de extinção de arco são completamente fechado em resina epóxi, e uma junta especial é usada para conectar o barramento.
A câmara de extinção de arco adota material de contato especial de cobre e cromo --- contato Peld magnético longitudinal tipo R e processo completo de vedação única. A capacidade e estabilidade de interrupção da corrente de curto-circuito, vida elétrica, aumento de temperatura e nível de isolamento desta câmara de extinção de arco são (material de contato de cobre e alumínio, estrutura de contato Peld magnética longitudinal em forma de copo e processo de vedação único incompleto) foi obviamente melhorou em comparação com o anterior. O mecanismo de operação adota o mecanismo de operação elástica que é integrado à chave, ou seja, a chave de isolamento e o mecanismo de operação elástica da chave principal são integrados, o que pode realizar convenientemente o intertravamento e as peças do mecanismo são menores, reduzindo os links de transmissão desnecessários com alta confiabilidade e operação elétrica pode ser instalada de acordo com as necessidades dos usuários.

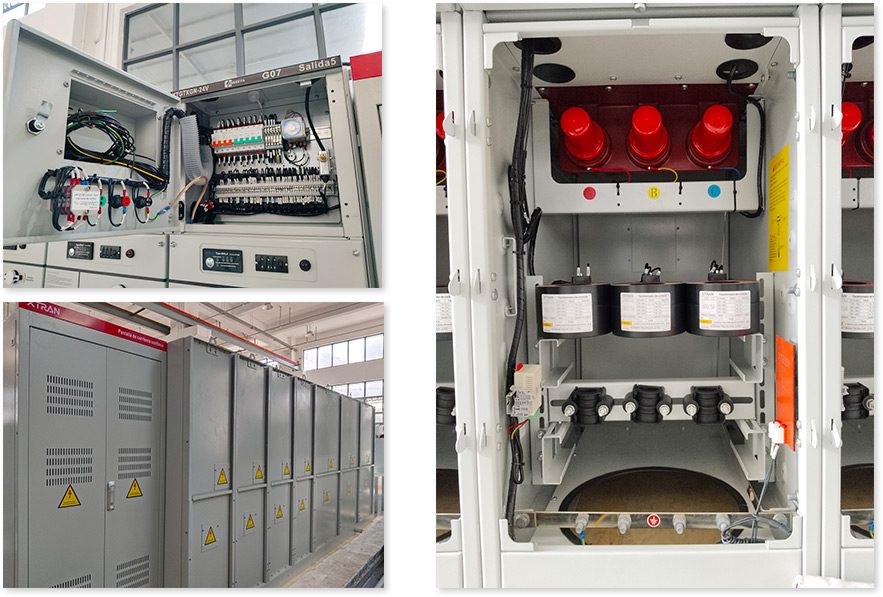

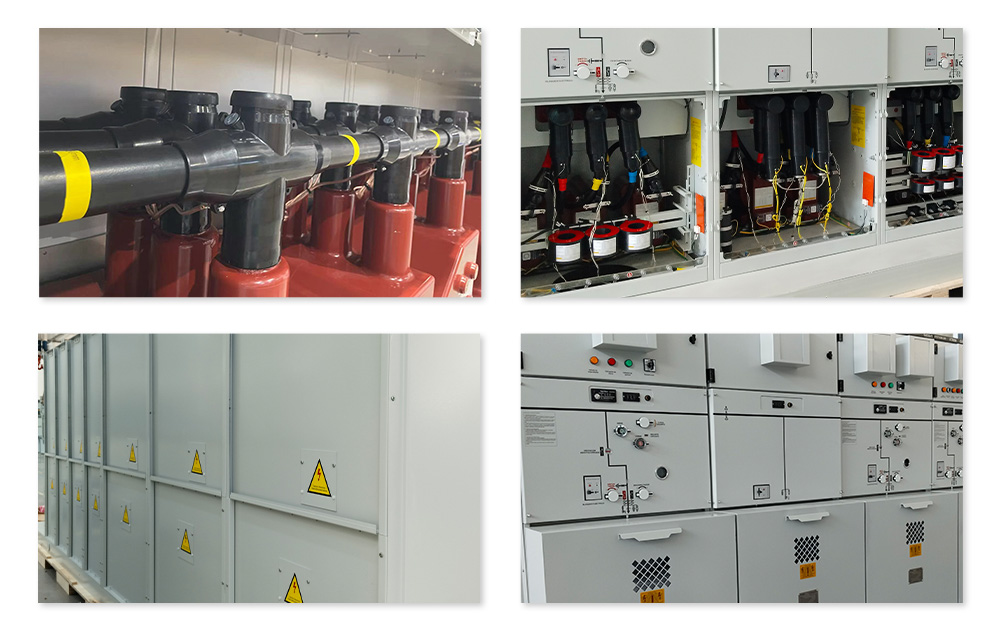

Aparelhagem totalmente fechada com isolamento sólido: Adota material isolante sólido como principal meio isolante e conexão condutora. Após a chave de isolamento, chave de aterramento, barramento principal, barramento de ramificação e outros circuitos elétricos dominantes serem únicos ou combinados, o meio isolante sólido é embalado e embalado em um ou vários módulos com certas funções, que podem ser recombinados ou expandidos com isolamento total e desempenho de vedação completo. O mecanismo de três estações pode abrir e fechar a corrente de carga e também realizar operação manual e elétrica.
● Temperatura ambiente: -45°C+45°C
● Umidade: a média relativa média máxima ≤95%, média mensal ≤90%
● Altitude: ≤4000 metros
● Capacidade sísmica: 8 graus
● Grau de proteção: IP67 para tubo fusível de corpo eletrificado, gabinete de distribuição IP3X

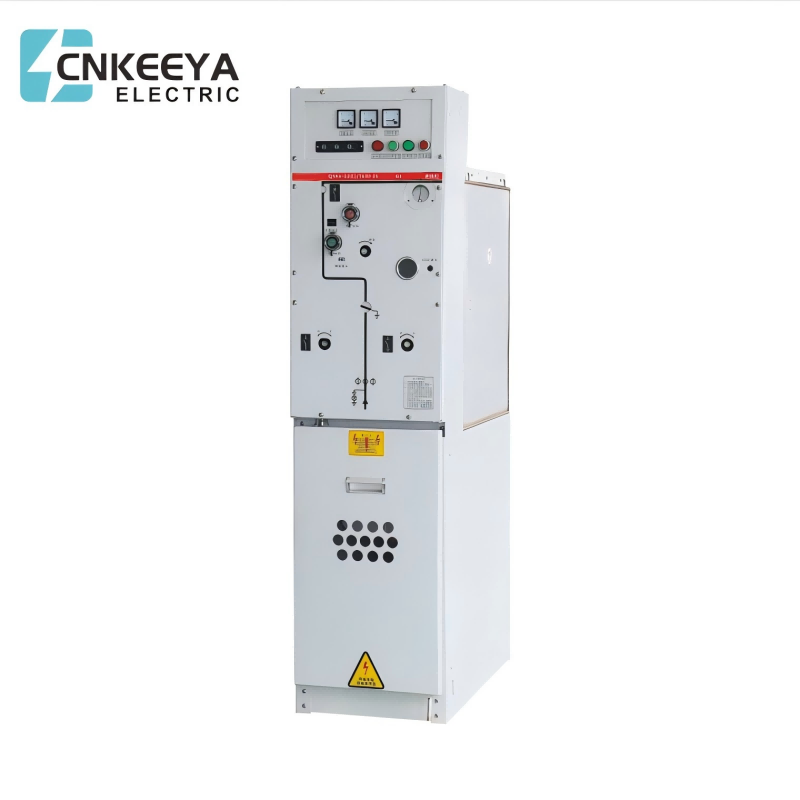

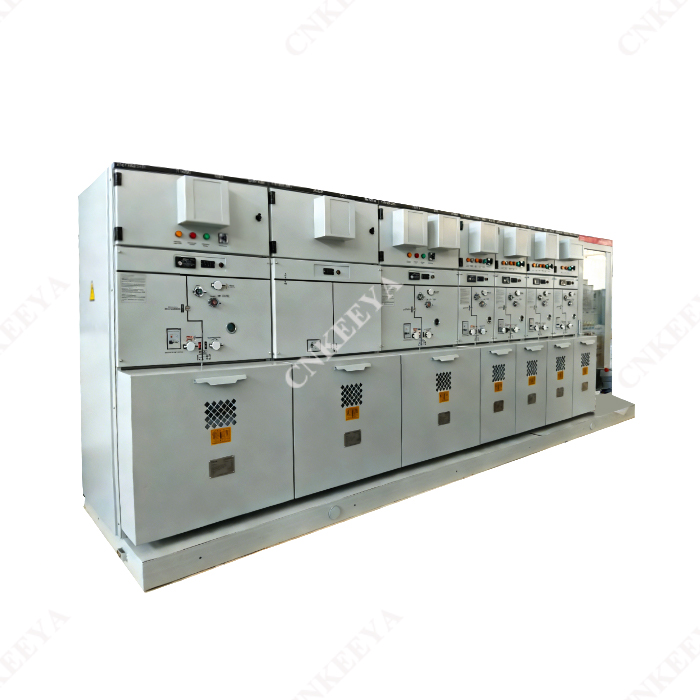

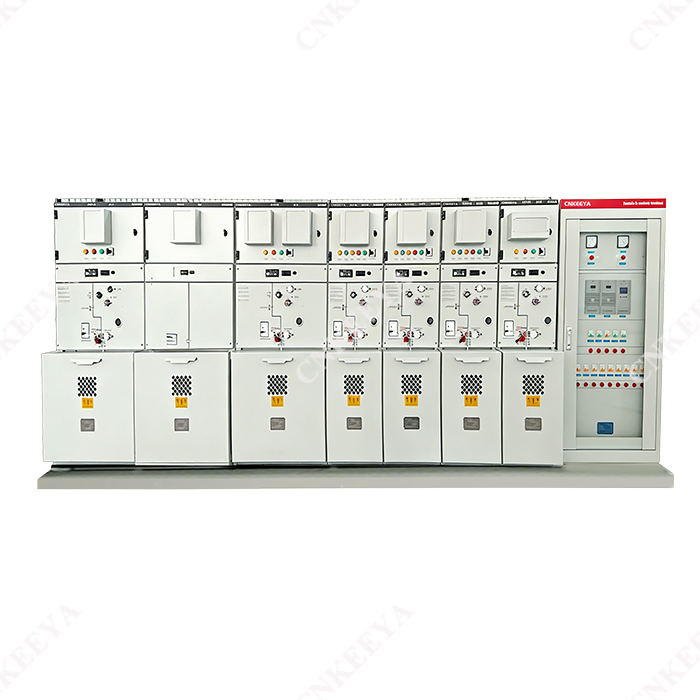

GTXGN □-12
Unidade principal de anel isolado sólido
● IEC 62271-1-2017 Equipamento de manobra e controle de alta tensão - parte 1: Especificações comuns
● IEC 620071-200-2003 Conjunto de manobra e mecanismo de controle de alta tensão - parte 200: Conjunto de manobra e controle em invólucro metálico CA para tensões nominais acima de 1 kV e até 52 kV inclusive
● GB3906-2006 Conjunto de manobra e controle em invólucro metálico de corrente alternada para tensão nominal acima de 3,6kV e até 40,5kV inclusive
● GB/T11022-2011 Especificações comuns para padrões de equipamentos de manobra e controle de alta tensão
● GB1984-2014 Disjuntores de corrente alternada de alta tensão
● GB1985-2014 Seccionadores de corrente alternada de alta tensão e interruptores de aterramento
● GB3804-2017 Chaves de corrente alternada de alta tensão para tensão nominal acima de 3,6 kV e inferior a 40,5 kV
● DL/T404-2018 Conjunto de manobra e controle em invólucro metálico de corrente alternada para tensões nominais acima de 3,6 kV e até 40,5 kV inclusive
● Especificações Q/GDW730-2012 para unidades principais de anel com isolamento sólido de 12kV
Parâmetro técnico do quadro
|
Item |
Unidade |
Valor |
|||
|
Tensão nominal |
KV |
12 |
|||
|
Frequência nominal |
hertz |
50 |
|||
|
Corrente nominal |
A |
630 |
1250 |
||
|
Nível de isolamento nominal |
Tensão suportável de frequência de energia |
Isolando distância |
KV |
48 |
|
|
Fase-fase |
KV |
42 |
|||
|
Fase-terra |
KV |
42 |
|||
|
Tensão suportável de impulso relâmpago |
Isolando distância |
KV |
85 |
||
|
Fase-fase |
KV |
75 |
|||
|
Fase-terra |
KV |
75 |
|||
|
(1s) Corrente nominal de interrupção de curto-circuito |
O |
25 |
31.5 |
||
|
(4s) Corrente suportável nominal de curto período |
O |
25 |
31.5 |
||
|
(1p) Corrente suportável de pico nominal |
O |
63 |
80 |
||
|
(1ma) Corrente nominal de curto-circuito (pico)(1ma) |
O |
63 |
80 |
||
|
Nível de proteção do gabinete |
|
IP4X |
|||
|
Modo de operação |
|
Tipo de armazenamento de energia de mola |
|||
Isolando a distância de isolamento visual da faca
Na frente do gabinete, há uma janela visual óbvia para a distância de isolamento, que pode visualizar a posição do isolamento LIGADO, a posição do isolamento DESLIGADO e a posição do aterramento LIGADO. Existem três posições de trabalho, que são convenientes e seguras para a equipe local verificar e determinar a localização da faca de isolamento.
Projeto de arco interno
Válvula de pressão de arco interno: quando houver arco dentro do produto, a pressão será liberada da válvula de liberação de pressão e o arco será descarregado na calha do cabo para evitar ferimentos acidentais ao operador.
Tamanho do contorno
|
Modelo |
Largura (mm) |
Profundidade (mm) |
Altura (mm) |
|
Gabinete do disjuntor (V gabinete) |
400 |
887 |
1450 |
|
Armário de distribuição de carga (gabinete C) |
400 |
887 |
1450 |
|
Gabinete de combinação de fusíveis (F gabinete) |
500 |
887 |
1450 |
|
)Gabinete de medição(M gabinete) |
750 |
887 |
1450 |
|
Gabinete de elevação, gabinete de conexão direta (gabinete D) |
400 |
887 |
1450 |
|
Gabinete do transformador de tensão (PT gabinete) |
400 |
887 |
1450 |
|
Gabinete de elevação de interruptor de carga (gabinete SL) |
800 |
887 |
1450 |
|
Gabinete de elevação do disjuntor (gabinete SV) |
800 |
887 |
1450 |
