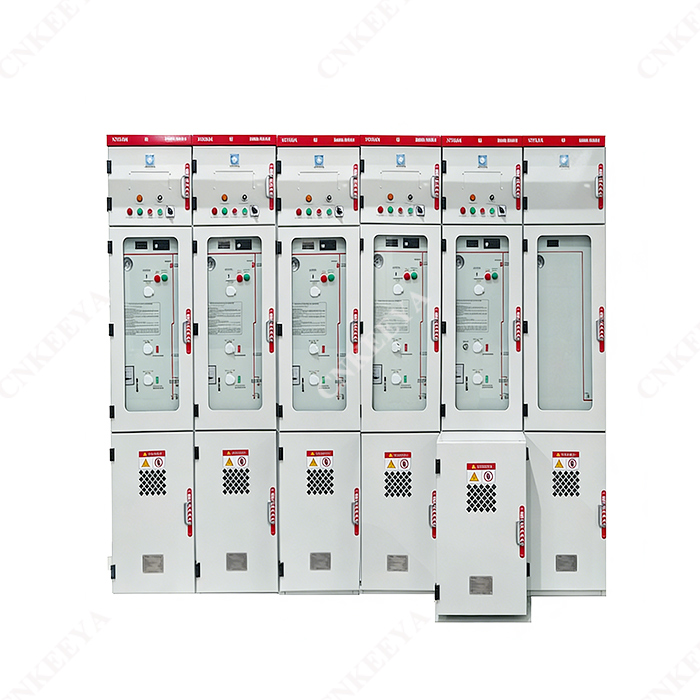

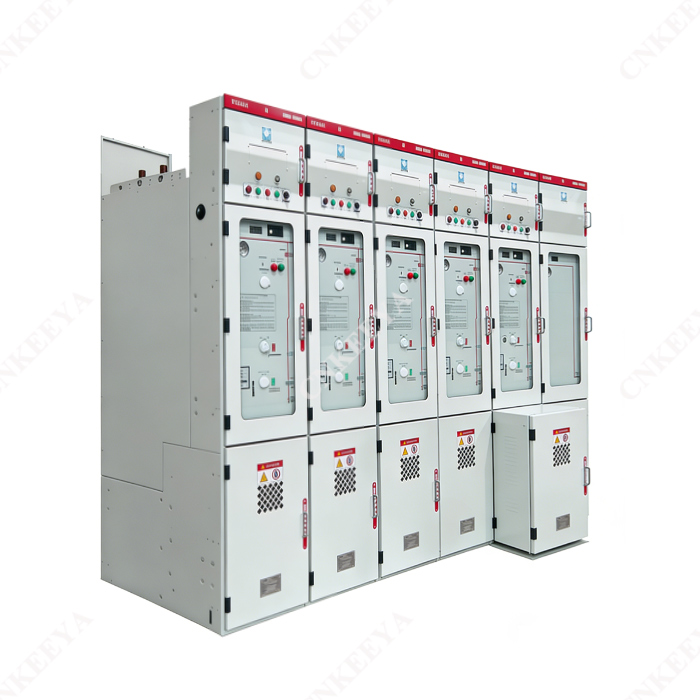

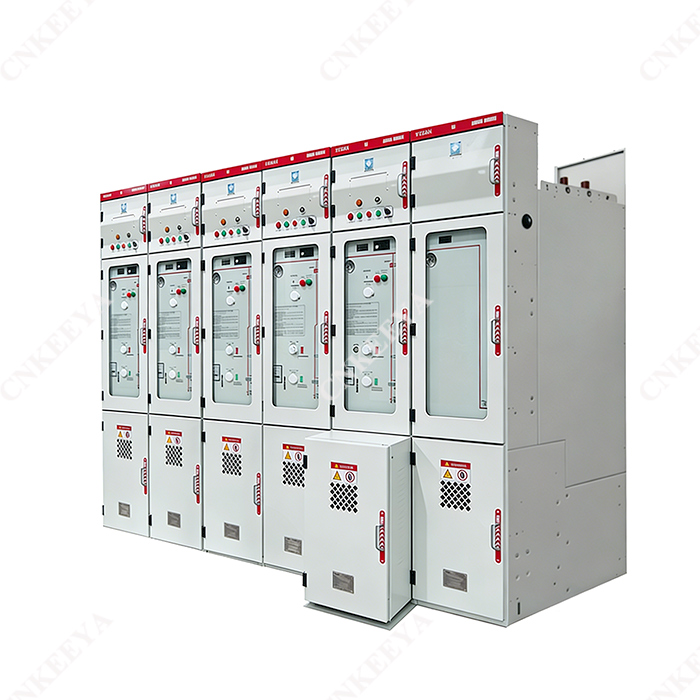

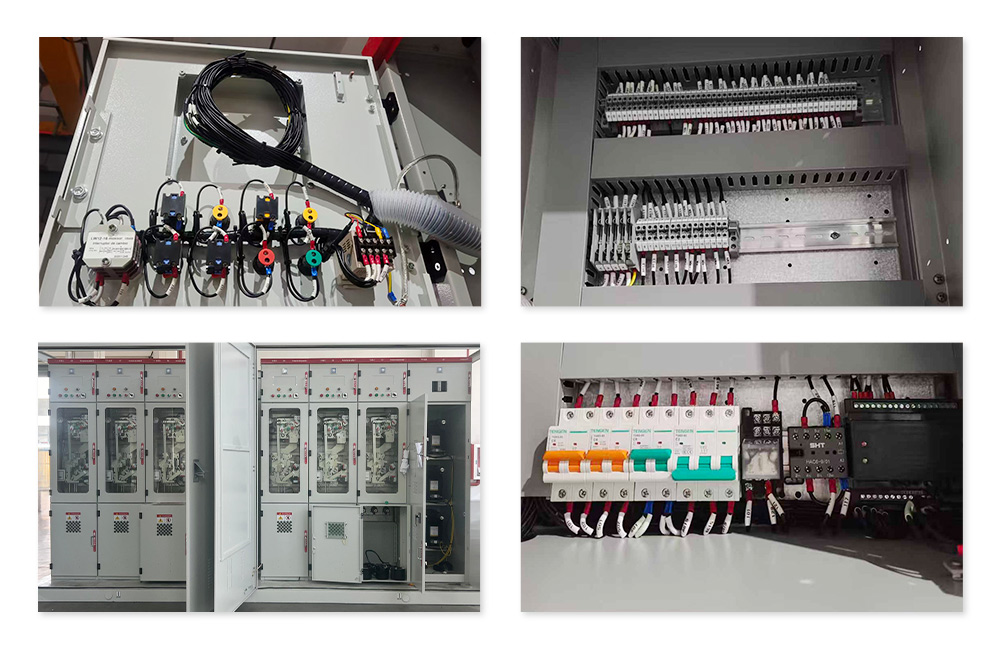

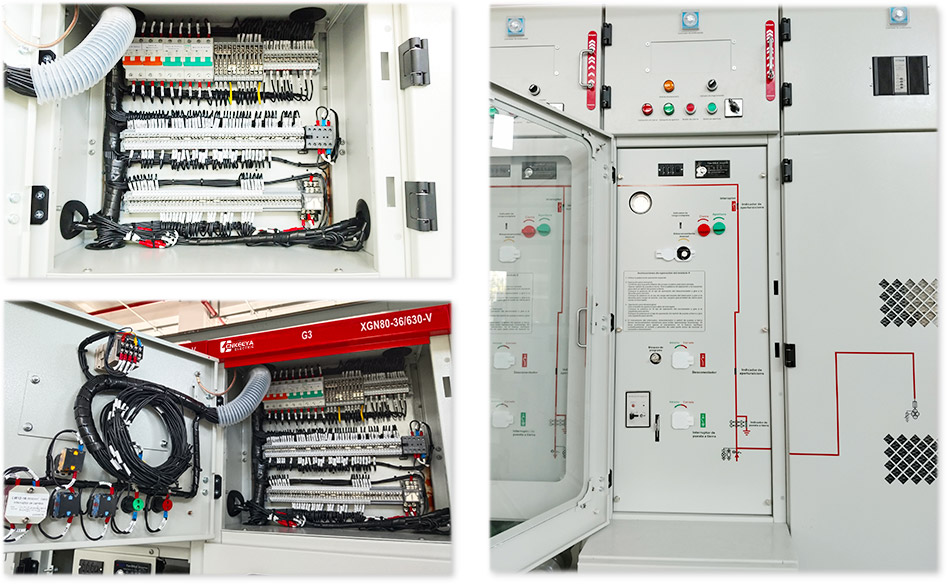

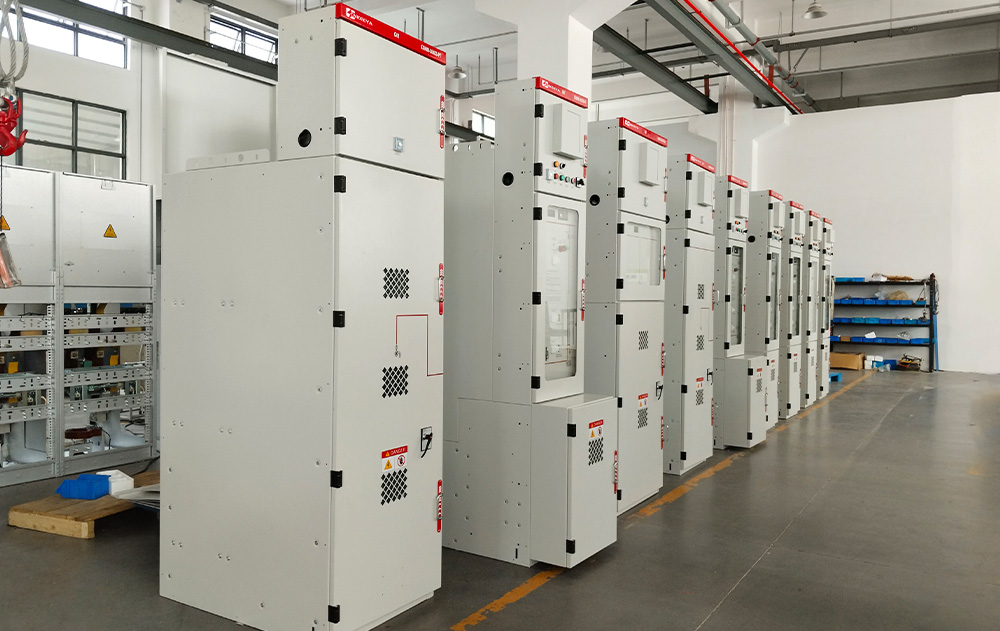

Painel de distribuição de rede em anel fechado de metal 36kV AC SF₆ Painel de distribuição metálico isolado a gás (GIS)

CNKEEYA, painel de distribuição de rede em anel fechado de metal 36kV AC SF₆ Painel de distribuição metálico fechado a gás (GIS), apresenta painel de distribuição de rede em anel fechado de metal 36kV AC, combinando tecnologia de ponta com soluções econômicas. Nosso compromisso em fornecer produtos de alta qualidade é acompanhado por nossa dedicação em garantir preços competitivos. CNKEEYA se destaca como sua fonte confiável de soluções eficientes e de baixo custo no domínio de unidades principais de anel cheias de gás totalmente fechadas e totalmente isoladas. Faça parceria conosco para obter produtos de primeira linha que se alinham às suas considerações orçamentárias.

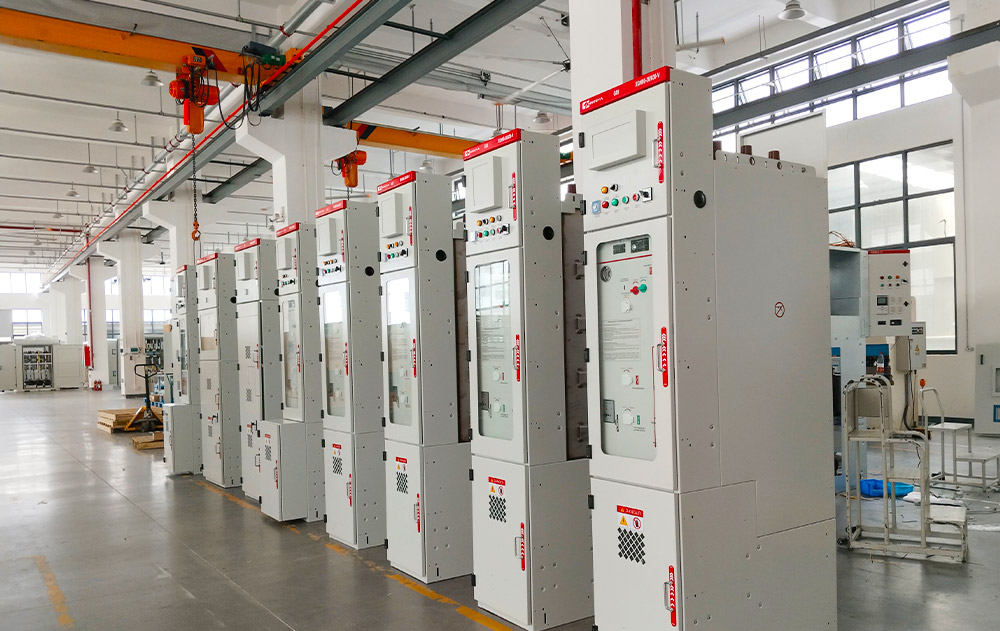

A unidade principal de anel arquivado a gás totalmente isolado RM6-40.5 totalmente fechado é uma nova geração de painéis produzidos por nossa empresa como um conjunto completo de equipamentos internos trifásicos AC 5OHz de 12-40,5 kV para renovação e distribuição de energia elétrica. caracterizado por desempenho confiável, forte adaptabilidade e tamanho pequeno.

Padrões compatíveis

● GB 3906 Equipamento de manobra e controle em invólucro metálico de corrente alternada para tensões nominais acima de 3,6 kV e até 40,5 kV inclusive

● Painel de distribuição de alta tensão CA interno DL/T 404

● IEC 62271-200:2003 Conjunto de manobra e controle em invólucro metálico CA para tensões nominais acima de 1kV e até 52kV inclusive 1016001/003-0000-00 Padrão de aquisição de materiais da State Grid Corporation of China para 12kV,24kV

● 1016001/003-0000-00 Padrão de aquisição de materiais da State Grid Corporation da China para painéis de alta tensão de 12KV, 24kV e 40,5kV 1016001/003-0000-00 Especificações Técnicas Gerais

Condição de serviço

● Temperatura ambiente: a temperatura máxima é de 40°C, a temperatura mínima é de -25°C, e o valor médio medido em 24h não excede 35°C;

● Umidade relativa: o valor médio da umidade relativa medido dentro de 24h não deve exceder 95%, e o valor médio da umidade relativa mensal não deve exceder 90%.

● A condensação pode ocorrer quando a temperatura muda rapidamente durante alta umidade. O valor médio da pressão de vapor de água medido dentro de 24h não deve exceder 2,2kPa, e o valor médio da pressão de vapor de água mensal não deve exceder 1,8kPa;

● Altitude: não superior a 1000m;

● Intensidade sísmica: não superior a 8 graus;

● A amplitude da interferência eletromagnética induzida no sistema secundário não deve exceder 1,6kV;

● O ar circundante não está obviamente poluído por poeira, fumaça, gases corrosivos e combustíveis, vapor ou névoa salina.

Nota: Quando as condições de utilização excedem as disposições acima, a solução pode ser determinada através de consulta ao utilizador. RM6-40,5 RM6-40.5 Unidade principal de anel cheio de gás totalmente isolada e totalmente fechada

Parâmetro técnico

RM6-40,5

RM6-40.5 Unidade principal de anel cheio de gás totalmente isolada e totalmente fechada

Observação:

1.A corrente nominal de interrupção de curto-circuito de 40,5kV/2000A é 31,5kA; a corrente nominal de interrupção de curto-circuito de 12kV/3150A é 31,5kA;

2. Os parâmetros da corrente suportável nominal de pico e da corrente suportável nominal de curto prazo do transformador de corrente devem ser avaliados separadamente;

3. A resistência do circuito refere-se ao valor medido da linha de saída do soquete do acoplador de barramento (incluindo o acoplador de barramento) até o lado da linha de saída do soquete do cabo (incluindo o dispositivo de corrente). Quando o acoplador de barramento e o dispositivo de corrente não estão incluídos, o valor na tabela deve ser subtraído por 20.

Esboço e diagrama de estrutura do quadro

1.Sala de ônibus pequena

2.Sala de instrumentos

3. Compartimento cheio de gás do ônibus principal

4. Seccionador de estação

5.Sala de mecanismos operacionais

6.Disjuntor

7. Compartimento cheio de gás do disjuntor

8.Sala de cabos

9. Transformador de corrente

10. Cabo

11. Pára-raios CM-35

12. Canal de liberação de pressão

13. Plugue do cabo

14. Soquete do cabo

15. Plugue de tomada de teste

16. Soquete de teste

17. Ônibus da filial

18. Dispositivo de alívio de pressão

19. Ônibus principal

20. Tomada do acoplador de barramento

21. Acoplador de ônibus

Observação:

a (largura do gabinete): 600 mm, 800 mm;

b(profundidade do gabinete): 1420 de profundidade para 12kV; 1620 em profundidade para 40,5kV.
