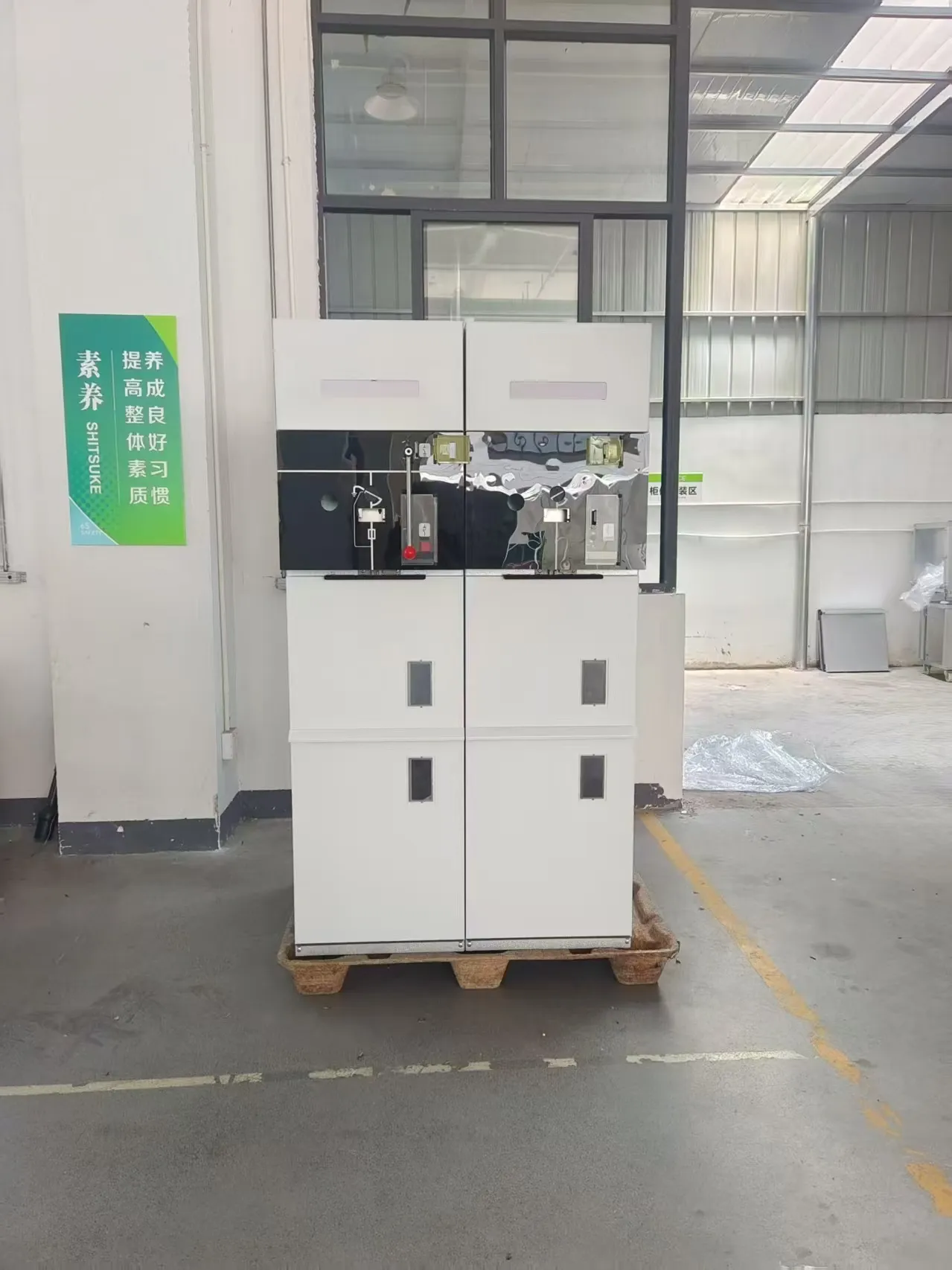

Unidade principal de anel isolado SF₆ (RMU)

Em uma rede de distribuição, a Unidade Principal de Anel Isolado SF₆ (RMU) desempenha um papel vital no estabelecimento de conexões. Eles criam um circuito ligando os alimentadores, supervisionando e identificando quaisquer falhas ou mau funcionamento nas extremidades do alimentador e do transformador de distribuição. Isso garante um fornecimento de energia contínuo e ininterrupto para a concessionária com queda mínima de tensão, garantindo uma fonte confiável de eletricidade.

Definição da unidade principal de anel (RMU)

O gabinete RMU (Ring Main Unit), também conhecido como gabinete de média tensão, é um aparelho elétrico abrangente projetado para interconectar, medir e incorporar um disjuntor de tipo fixo com recursos de proteção de transformador.

Esses gabinetes são caracterizados por seu tamanho compacto, alta confiabilidade, recursos de segurança, facilidade de manutenção e opções simples de substituição e expansão. Dependendo das necessidades específicas, as RMUs são oferecidas em diversas configurações de tensão, atendendo aos requisitos de instalação interna e externa.

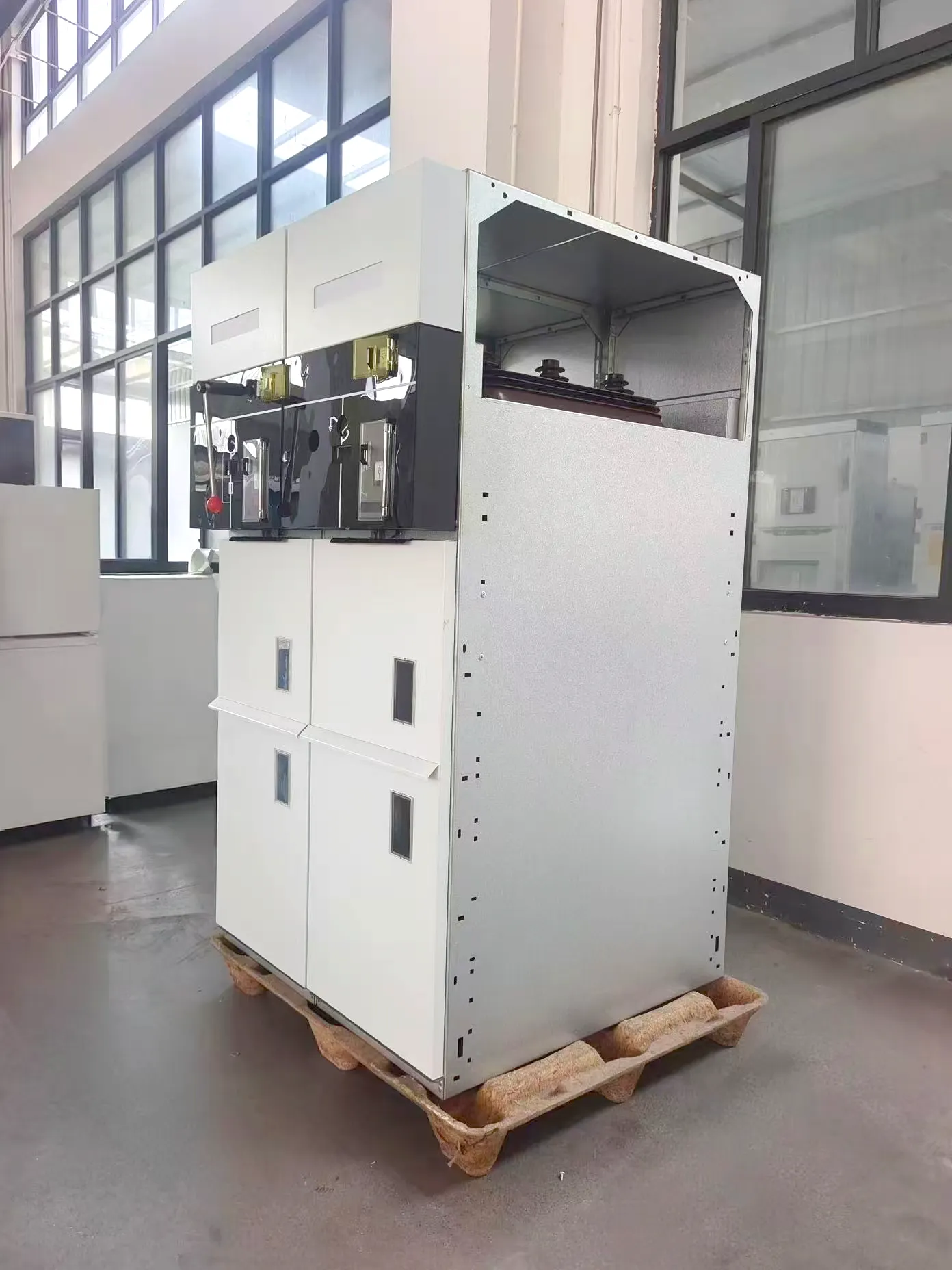

Estrutura de uma unidade principal de anel (RMU)

O gabinete da RMU é estruturado com compartimentos distintos de cabos de saída e entrada, que são interligados por disjuntores isolantes e cabos que se estendem até os transformadores através do uso de disjuntores de carga e fusíveis de proteção.

Essencialmente, os componentes da chave, que incluem disjuntores de carga, máquinas de corte, facas retificadas, barramentos e terminais, são alojados com segurança dentro de um tanque de gás SF6 construído com um material altamente resistente a fatores ambientais como sujeira, óleo e graxa, garantindo a prevenção da corrosão.

Os gabinetes RMU são projetados com compartimentos separados que são interconectados e divididos. Esses gabinetes atendem aos padrões RMU, disponíveis em configurações com dois, quatro ou seis compartimentos, dependendo dos requisitos específicos definidos pelo cliente.

Historicamente, a abordagem predominante para proteger transformadores de média/baixa tensão em redes de distribuição envolvia a combinação comum de fusíveis e facas de corte. Este método era conhecido por sua simplicidade e custo-benefício. Por outro lado, os disjuntores eram normalmente reservados para estações de alta/média tensão (AT/MT), em vez de serem amplamente utilizados em estações de média/baixa tensão (MT/BT).

Algumas características dos interruptores RMU são as seguintes:

- Compacto e selado, ocupa pouco espaço com isolamento para maior segurança.

- Projetado para sistemas de 11KV/33KV, normalmente classificados em 630 A com classificação de interrupção de 21KA.

- Equipado com três opções de isolamento: óleo, ar e isolamento de gás SF6 amplamente adotado.

- Normalmente configurado com duas linhas de entrada e uma de saída e vice-versa.

- Inclui dispositivos distintos de proteção e medição para funcionalidade adicional.

- Adequado para aplicações internas e externas, proporcionando versatilidade na instalação.

- Mitiga riscos relacionados a incêndio, priorizando a segurança na operação.
