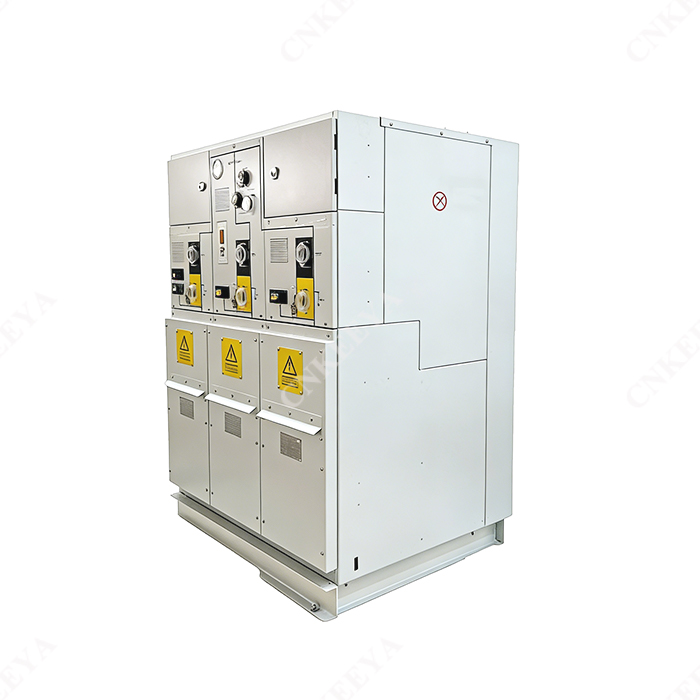

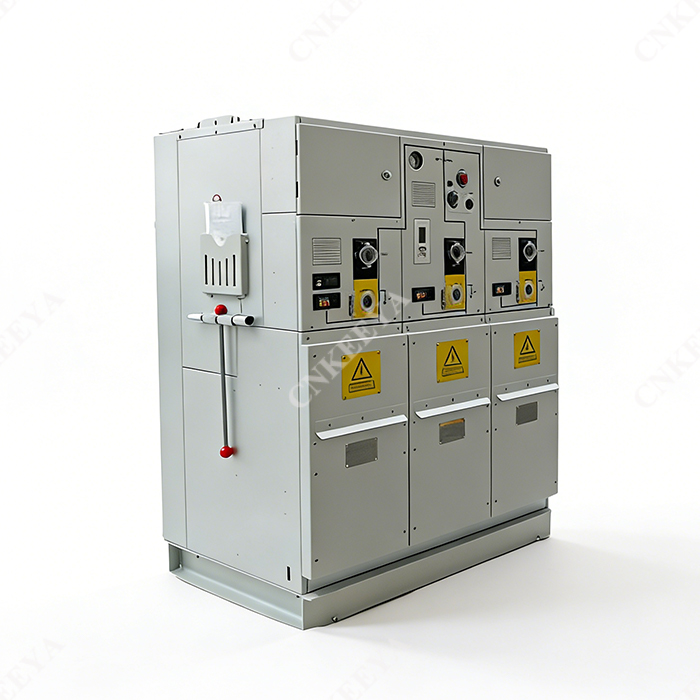

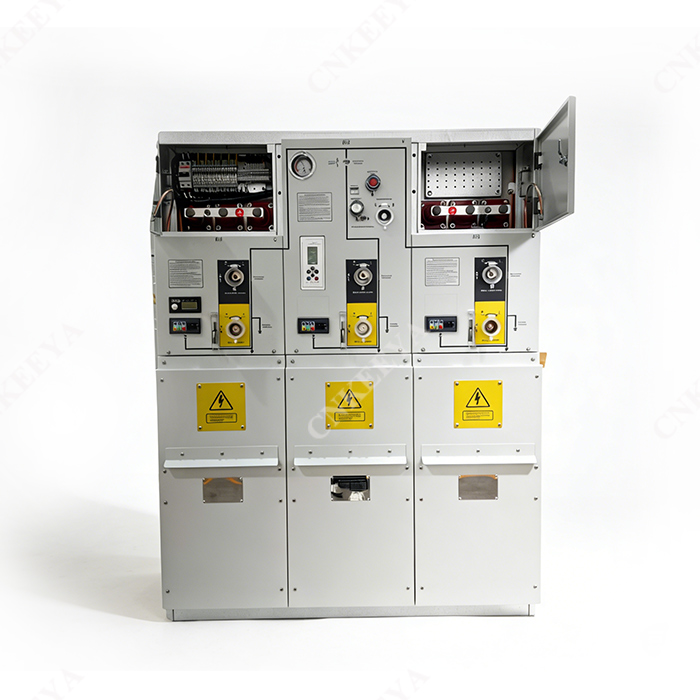

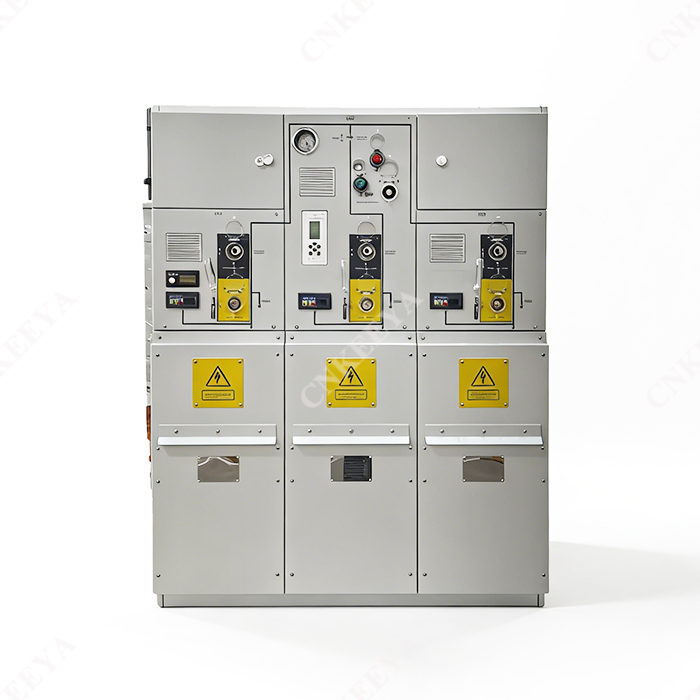

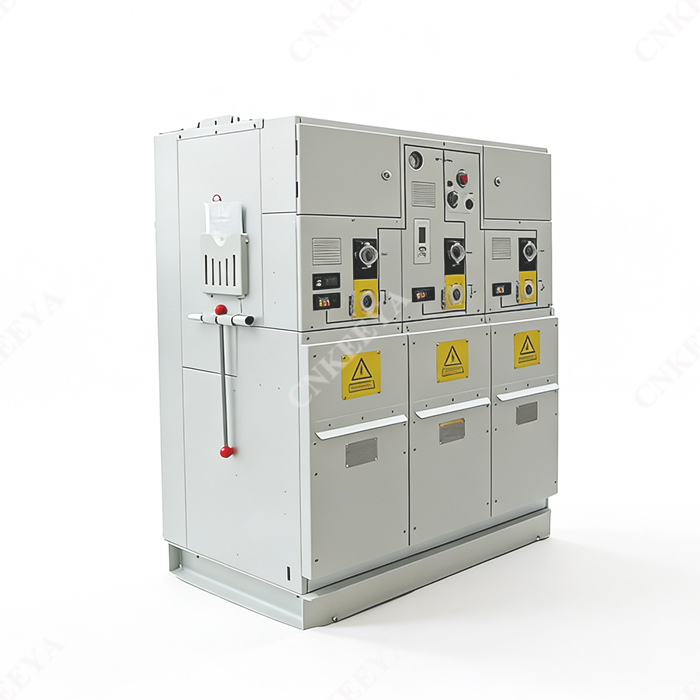

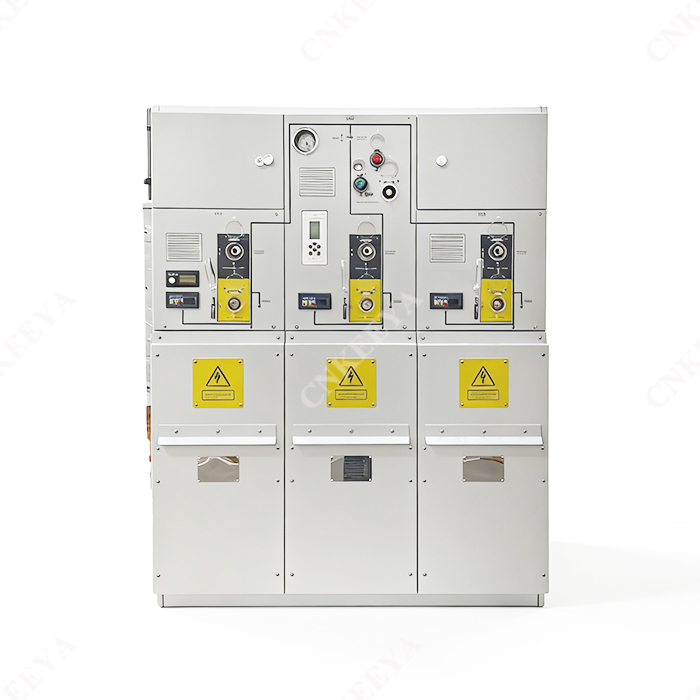

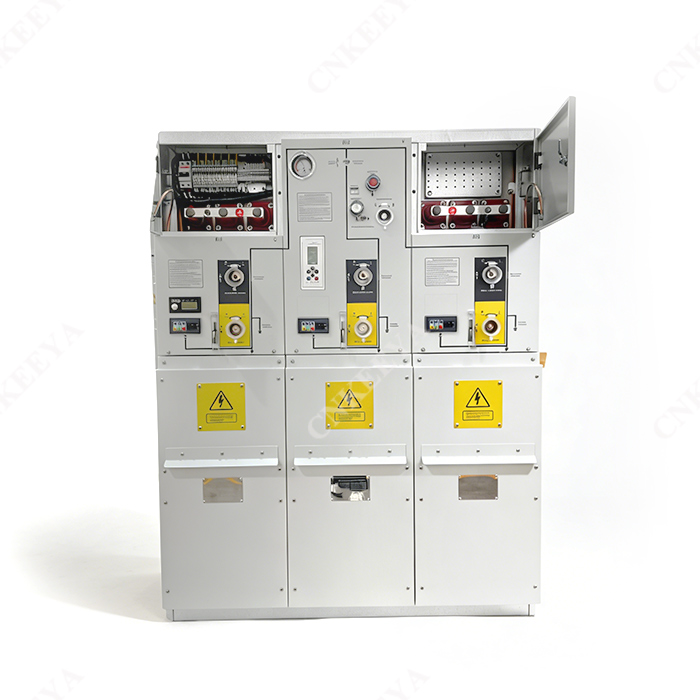

Equipamento de interruptor de anel inflável totalmente isolado de 12kV

O equipamento de comutação de anel inflável totalmente isolado de 12kV é amplamente utilizado em sistemas de distribuição de energia de 10kV/6kV e é o produto de comutação preferido para todos os tipos de subestações e sistemas de distribuição para usuários urbanos e rurais. O quadro é um modo de unidade modular, que pode ser combinado de acordo com diferentes finalidades; existem dois tipos de combinação de unidade fixa e unidade expansível para atender ao uso flexível de painéis compactos em várias subestações.

A unidade principal de anel preenchido com gás RM-12(C)/630-25 é um sistema completamente selado e suas partes energizadas e interruptores são encerrados em um corpo de aço inoxidável. Todo o quadro não é afetado pelas condições ambientais externas, garantindo assim a confiabilidade operacional e a segurança pessoal, de modo a ser isento de manutenção. Ao escolher um barramento expansível, qualquer combinação pode ser feita para alcançar total modularidade. O isolamento de segurança e a blindagem do barramento estendido garantem confiabilidade e segurança. A unidade principal de anel preenchido com gás RM-12(C)/630-25 também pode fornecer soluções de automação baseadas em IV, formando o conceito de interruptores inteligentes e minimizando a carga de trabalho de instalação e comissionamento no local.

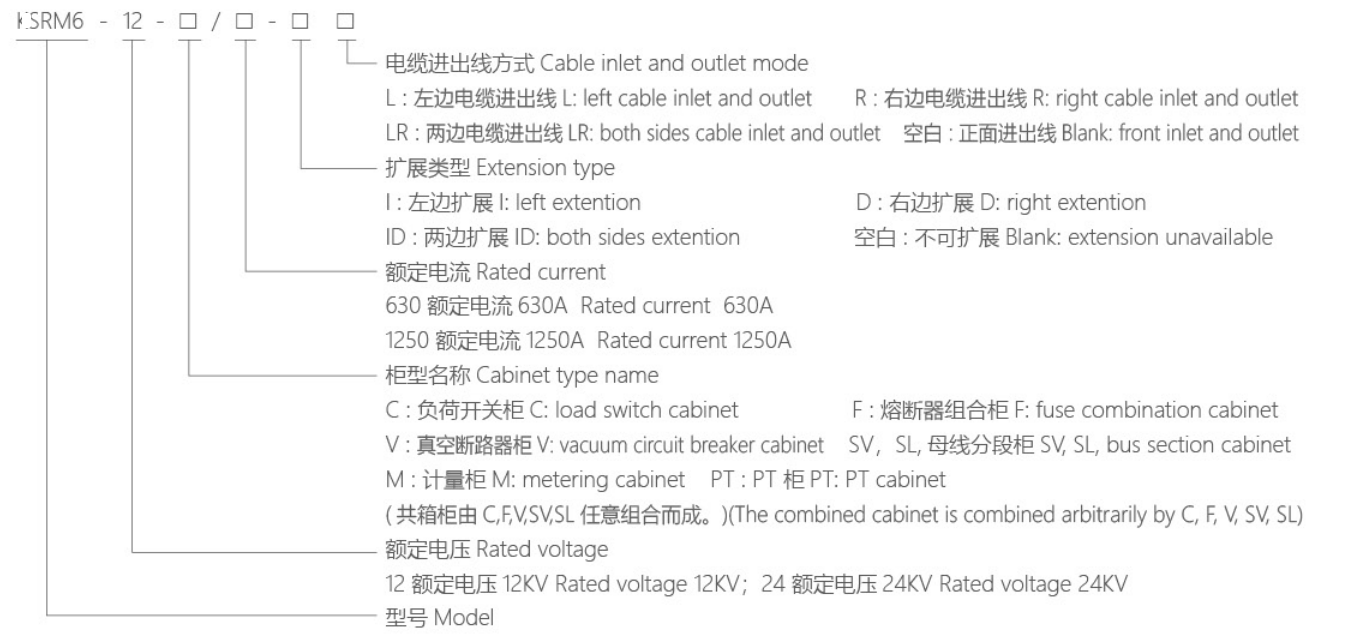

Modelo e significado

· A unidade principal de anel preenchido com gás da série RM-12(C)/630-25 possui gás SF6 usado como meio isolante e extintor de arco.

· A Unidade é uma estrutura totalmente vedada e totalmente isolada; o barramento, a chave e as peças pontuais são completamente encerradas em um invólucro de aço inoxidável. A cavidade é preenchida com gás SF6 de 1,4 bar e o nível de proteção atinge IP67; todo o dispositivo de comutação não é afetado pelas condições ambientais externas, e a operação normal do interruptor pode ser garantida mesmo sob condições extremas, como Booding de curto prazo, e o produto é livre de manutenção por toda a vida.

· A Unidade possui canal de alívio de pressão confiável e seguro, que pode garantir a segurança pessoal do operador mesmo em situações extremas.

· A Unidade está disponível em dois tipos: combinação de unidade fixa e combinação de unidade expansível.

· A Unidade geralmente entra e sai pela frente, podendo também obter saída lateral ou expansão lateral de acordo com as diferentes posições de instalação.

· O tamanho da Unidade é fácil de instalar, podendo ser adequado para locais com pouco espaço e más condições ambientais.

· A Unidade pode ser equipada com motorização elétrica, controle remoto e dispositivos de monitoramento para atender às diferentes necessidades dos usuários.

Parâmetro Técnico

Nota:) Depende da classificação atual dos fusíveis.

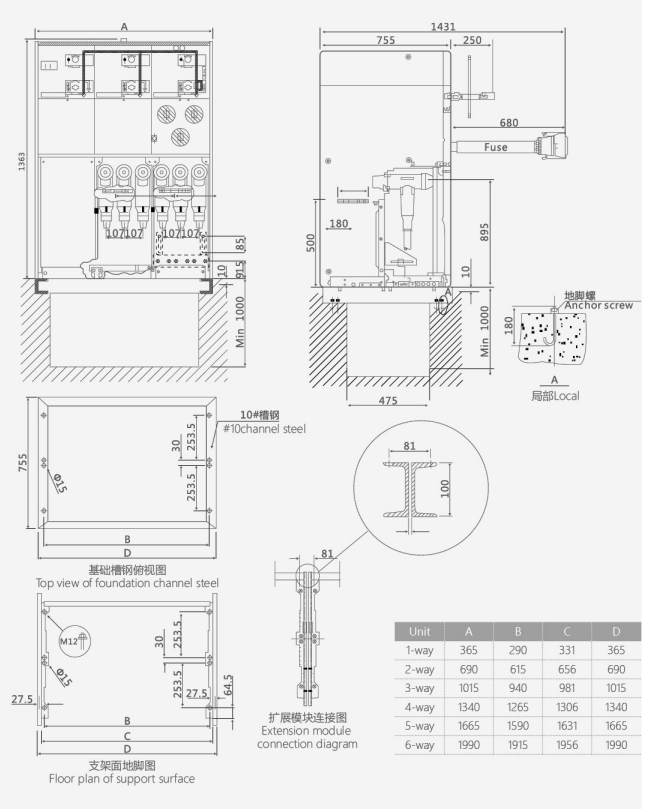

Estrutura e tamanho do gabinete de distribuição
