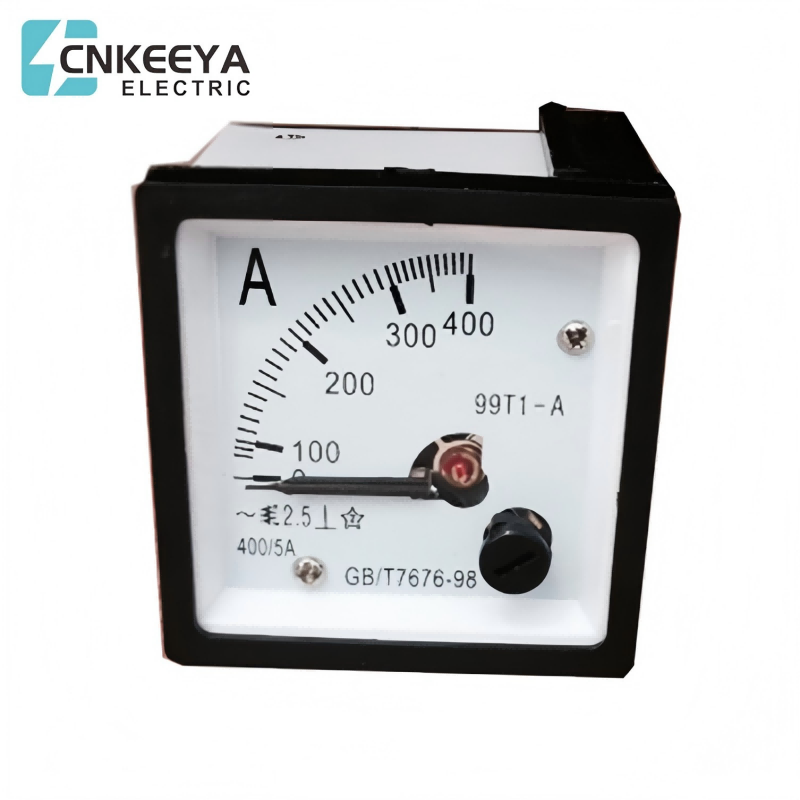

Amperímetro 99T1-A

O amperímetro 99T1 é um amperímetro de ponteiro comumente usado, adequado para instalação em painéis de exibição e grandes painéis de distribuição de vários sistemas de controle e distribuição para indicar parâmetros elétricos relevantes, como corrente CA/CC, tensão, fator de potência, potência, valor síncrono, frequência, tensão de desdobramento e corrente de sobrecarga.

O amperímetro 99T1 é comumente usado como um amperímetro ponteiro. Conveniente para observar a magnitude específica da corrente.

Escopo do aplicativo

Amplamente utilizado nas seguintes indústrias: usinas de energia, instalações de distribuição, equipamentos mecânicos, navios, aviação, transformadores, etc.

Padrão internacional

Amperímetro 99T1 de acordo com especificações e dimensões do amperímetro ponteiro internacionalmente reconhecido:

Estrutura da composição

Composto por um sistema de circuito magnético fixo e partes móveis. O sistema de circuito magnético do instrumento inclui um ímã permanente 1, palmas polares 2 fixadas nos dois pólos do ímã e um núcleo de ferro cilíndrico 3 localizado entre as duas palmas polares. O núcleo de ferro cilíndrico é fixado no suporte do instrumento para reduzir a resistência magnética e gerar um campo magnético radiante uniforme no entreferro entre a palma do pólo e o núcleo de ferro. Quando a bobina móvel 4 neste campo magnético desvia em torno do eixo de rotação, os campos magnéticos nos dois lados efetivos são sempre iguais em magnitude e perpendiculares entre si. A bobina móvel é enrolada em torno de uma moldura de alumínio. O eixo é dividido em duas partes, dianteira e traseira. Uma extremidade de cada semieixo é fixada na estrutura de alumínio da bobina móvel e a outra extremidade é apoiada no rolamento através da ponta do eixo. Há também um ponteiro instalado no semieixo dianteiro, que é usado para indicar a magnitude da eletricidade medida quando a parte móvel desvia.

Características estruturais

1: Circuito de medição (Instrumento)

A parte do circuito interno do medidor de energia elétrica e seus acessórios, incluindo os fios interligados (se houver). Alimentado por corrente ou tensão, sendo um ou ambos os principais fatores que determinam o valor do indicador medido. (Uma das correntes ou tensões pode ser a própria medida)

2 Circuito de Corrente

Um circuito de medição cuja corrente é o principal fator que determina o valor do indicador medido.

Nota: A corrente que passa pela linha de corrente pode ser diretamente a corrente medida, ou fornecida por um transformador de corrente externo, extraído por uma derivação externa e proporcional à corrente medida.

3 linhas de tensão

Um circuito de medição no qual a tensão aplicada é o principal fator que determina o valor do indicador medido.

Nota: A tensão aplicada à linha de tensão pode ser a tensão medida, ou a tensão fornecida por um transformador de tensão externo ou divisor de tensão, ou a tensão proporcional à tensão medida extraída de um resistor externo em série (impedância).

4 Linhas de medição externas

A parte do circuito externo do instrumento, a partir da qual o valor medido pode ser obtido

5 linhas auxiliares

Necessário para operação do instrumento, medindo circuitos fora do circuito.

6 Fonte de alimentação auxiliar

Circuito auxiliar para fornecimento de energia elétrica

7 componentes de medição

Algumas combinações de componentes de elementos de medição. Eles podem fazer com que a parte móvel produza movimento relacionado ao objeto medido sob a ação do objeto medido.

8 partes móveis

Os componentes móveis do elemento de medição.

Dispositivo de 9 indicadores

O componente do instrumento de medição que exibe o valor medido.

10 indicador

Um componente que utiliza uma escala para indicar a posição de uma peça móvel.

11: Régua de escala

Uma série de marcadores e números, combinados com indicadores, podem ser utilizados para obter o valor medido.

12 linha de divisão

As marcações no mostrador dividem a escala em intervalos apropriados para determinar a posição do indicador.

13 Linha Divisória Zero

A marca de dígito zero no mostrador.

14 divisões

A distância entre quaisquer duas linhas divisórias adjacentes.

dígitos de 15 graus

Uma série de números combinados com a linha divisória.

16 Posição Zero Mecânica

A posição de equilíbrio do indicador após o elemento de medição do controle mecânico ser desligado. Esta posição pode coincidir ou não com a linha de divisão zero.

Em instrumentos com posição zero de compressão mecânica, a posição zero mecânica não corresponde à linha divisória.

Em instrumentos sem forças de reação mecânica significativas, a posição zero mecânica é incerta.

Precisão

A precisão dos instrumentos é chamada de exatidão, também conhecida como precisão. Pode-se dizer que a precisão e o erro são irmãos gêmeos, porque a existência do erro dá origem ao conceito de precisão. Em suma, a precisão do instrumento refere-se ao grau em que o valor medido do instrumento está próximo do valor real, geralmente expresso como erro percentual relativo (também conhecido como erro de conversão relativo).

Variação

Variação refere-se à diferença máxima entre os valores indicados de um instrumento quando a variável medida (que pode ser entendida como sinal de entrada) atinge o mesmo valor em direções diferentes várias vezes. Em outras palavras, a variação do parâmetro medido de pequeno para grande (característica positiva) e de grande para pequeno (característica reversa) é o grau em que o parâmetro medido não corresponde sob condições externas constantes. A diferença entre os dois é chamada de variação do instrumento

Sensibilidade

Sensibilidade refere-se à sensibilidade de um instrumento a mudanças no parâmetro medido, ou em outras palavras, à capacidade de responder a mudanças na quantidade medida. É a razão entre o incremento de mudança de saída e o incremento de mudança de entrada em estado estacionário. A sensibilidade às vezes também é conhecida como "taxa de amplificação" e é a inclinação de cada ponto na linha tangente das características estáticas do instrumento. Aumentar o fator de amplificação pode melhorar a sensibilidade do instrumento. O simples aumento da sensibilidade não altera o desempenho básico do instrumento, ou seja, a precisão do instrumento não melhora. Pelo contrário, às vezes podem ocorrer fenômenos de oscilação, causando instabilidade na saída. A sensibilidade do instrumento deve ser mantida num nível apropriado.
