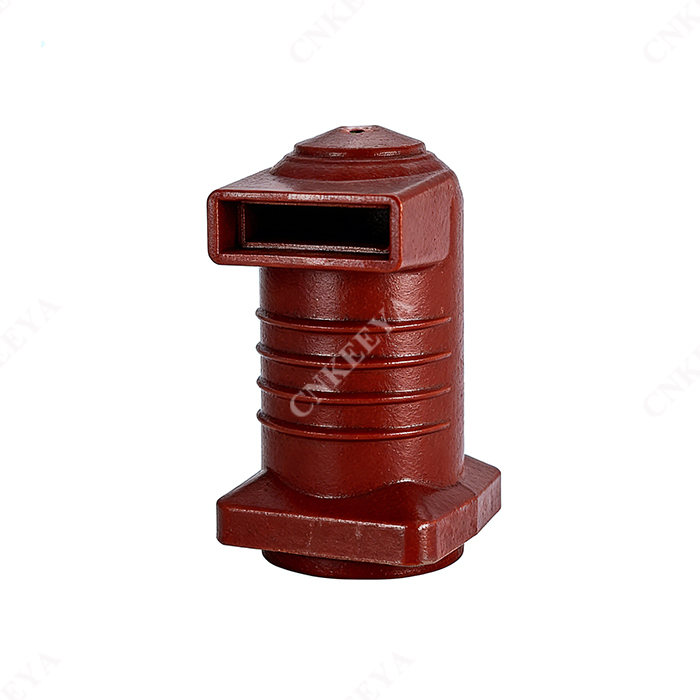

CH3-10Q/150 630 ~ 1250A Caixa de contato do gabinete de manobra montado no meio

CNKEEYA, CH3-10Q/150 630 ~ 1250A Caixa de contato de gabinete de manobra montado no meio, uma fábrica respeitável e fornecedor confiável, tem orgulho em apresentar o CH3-10Q/150 - uma caixa de contato de nível premium projetada exclusivamente para gabinetes de manobra montados no meio. Como um componente central criado pelas instalações de fabricação avançadas da CNKEEYA, esta caixa de contato (corrente nominal 630~1250A, tensão nominal 12kV) é meticulosamente produzida com composto de resina epóxi de alto desempenho e moldada com precisão por meio de processos de produção inteligentes de ponta, proporcionando proteção de isolamento incomparável e confiabilidade intransigente em sistemas de transmissão de energia. Projetado para cumprir as funções críticas de isolamento elétrico, conexão de contato estático-dinâmico e condução de corrente estável, o CH3-10Q/150 demonstra o compromisso da CNKEEYA com a excelência técnica - ostentando um nível de descarga parcial ≤3pC a 13,2kV, suportando tensão suportável de frequência de energia de 42kV (1min) e tensão de impulso de raio de 75kV, e alcançando o grau de proteção IP67 para resistir a umidade, poeira e agentes corrosivos.

Especificações técnicas

CH3-10Q/150  Série de caixa de contato de gabinete de conjunto intermediário

Descrição geral

1. A caixa de contato é formada por epóxi com técnicas APG, é usada para isolamento de isolamento e transição de conexão de vários gabinetes de distribuição.

2. Altitude:≤1000m

3. Temperatura ambiente:+40ºC~10ºC

4. A umidade relativa não deve ser superior a 95% a +20ºC de temperatura ambiente.

5. NENHUM gás, vapor ou poeira que possa afetar gravemente o isolamento da caixa de contato, nenhuma substância explosiva ou corrosiva.

6. O contato de cobre com a terra deve suportar tensão de teste de frequência de energia (valor efetivo) de 42kv por 5 minutos e vpltage de impulso de raio (valor de pico) de 75KV.

7. A temperatura do terminal de saída não deve ser superior a 65ºC se a caixa de contato for usada por um longo período em condições de corrente nominal.

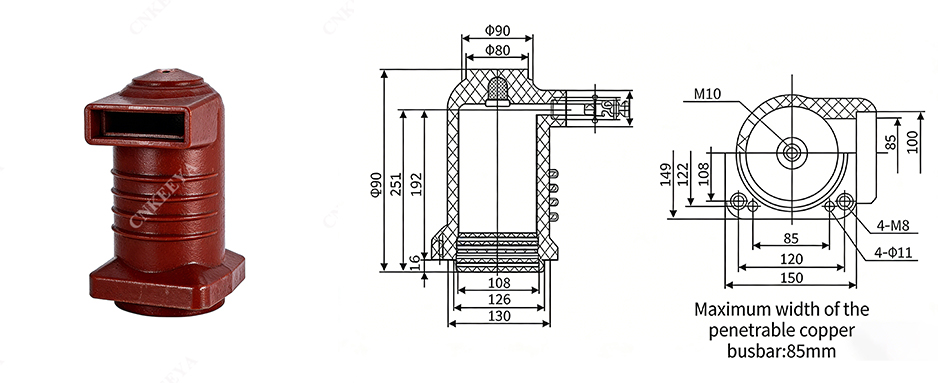

8. Veja a figura anexa para o contorno e dimensões de instalação da caixa de contato.

cenas a serem usadas

Sistema de transmissão e distribuição

A câmara de arco isolante da CNKEEYA é classificada para aplicações de 630A a 1250A, habilmente fabricada a partir de resina epóxi de alta qualidade por meio do avançado processo de moldagem APG para desempenho de isolamento superior e resistência mecânica excepcional. Projetado para integração perfeita com painéis revestidos de metal padrão, incluindo a série KYN28, ele oferece supressão de arco confiável e proteção de isolamento robusta para disjuntores a vácuo, garantindo operação estável e segura de sistemas de painéis elétricos.
