Explicação detalhada da unidade principal do anel de distribuição de 10kV

A unidade principal em anel de 10kV é um equipamento crucial no sistema de distribuição de energia. É o principal responsável pelo fornecimento constante de eletricidade de alta tensão de 10 kV ou 35 kV aos usuários, para que todos possam ter acesso à eletricidade. Além disso, ele também pode monitorar constantemente os transformadores do sistema de potência e controlá-los para garantir seu funcionamento normal. Por realizar essas importantes tarefas, a unidade principal em anel de 10kV possui as características de alto nível de tensão e grande capacidade. No entanto, seu tamanho e peso não são grandes, o que o torna muito prático de usar. A seguir, vamos levar todos para conhecer a unidade principal do anel de distribuição de 10kV e entender seus diversos aspectos.

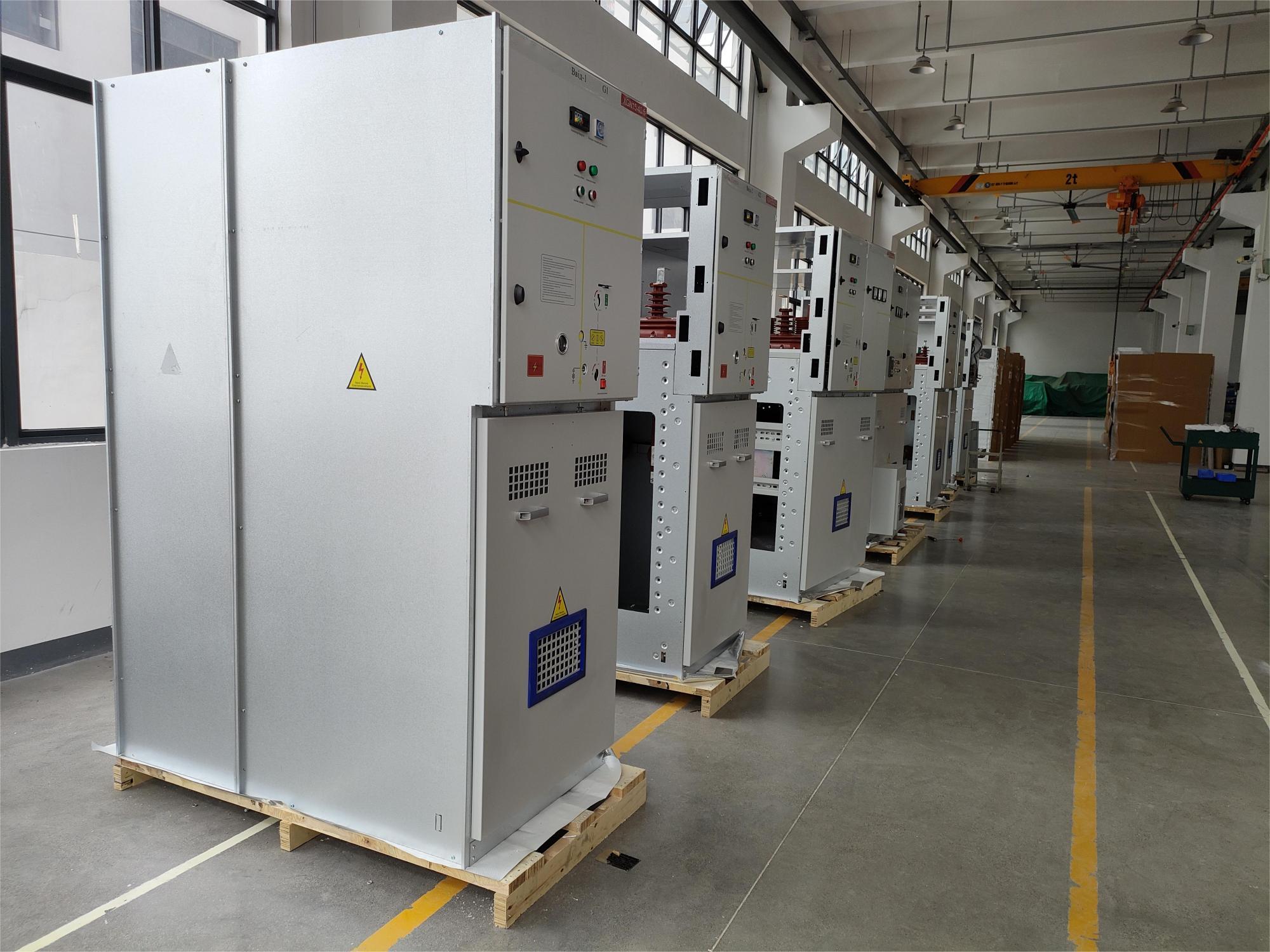

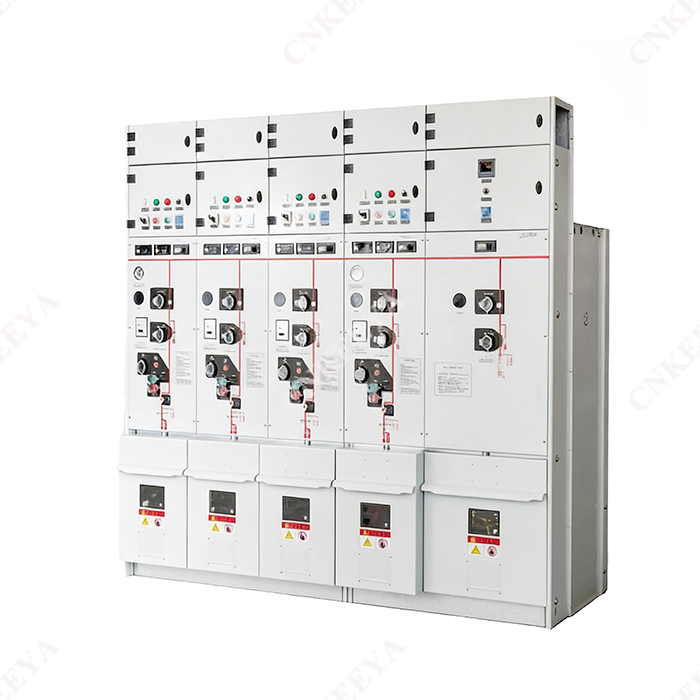

Uma unidade principal de anel é um equipamento elétrico que consiste em um conjunto de quadros de distribuição de alta tensão instalados dentro de um gabinete de chapa de aço ou montado em uma unidade de alimentação principal de anel do tipo intervalo. Sua parte principal usa interruptores de carga e fusíveis e tem as vantagens de estrutura simples, tamanho pequeno, preço baixo, parâmetros e desempenho de fonte de alimentação aprimorados e segurança da fonte de alimentação.

Na verdade, se o tipo de gabinete for classificado de acordo com o quadro, existem quadros de carga, gabinetes de disjuntores, GIS, etc., mas nenhuma unidade principal em anel. Unidade principal em anel é um termo comumente usado, originalmente referindo-se ao painel de distribuição de carga usado para fonte de alimentação de rede em anel. Hoje em dia, é frequentemente utilizado como sinônimo de quadro de carga, independentemente de ser utilizado para alimentação de rede em anel. Por exemplo, algumas linhas precisam ser operadas em circuito fechado (comumente conhecido como mão-na-mão), ou gabinetes de distribuição que podem realizar corte de carga (comutação de cargas de uma linha para outra) para alcançar essas funções são chamados de unidades principais de anel. Portanto, a unidade principal em anel é um tipo de comutador que pode obter fonte de alimentação em anel e é comumente usada em sistemas de fonte de alimentação em anel. Portanto, é comumente conhecida como unidade principal de anel, também conhecida como "unidade principal de anel tipo caixa externa" ou "dispositivo de distribuição".

Os gabinetes de distribuição de carga podem ser usados ​​para fonte de alimentação de rede em anel, despacho de sala limite de média tensão e fonte de alimentação de subestação terminal de média tensão. As especificações dos transformadores autorizados a usar chaves de carga com proteção por fusível variam entre os departamentos de fornecimento de energia em diferentes regiões. Por exemplo, em Pequim, a capacidade do transformador geralmente não deve ser superior a 1.000 KVA, enquanto em Shenzhen, pode ser de 1.600 KVA. O gabinete de distribuição de carga possui estrutura simples, baixo custo e tamanho reduzido. A maioria deles pode ser instalada contra a parede e geralmente possui apenas proteção por fusível sem proteção de relé.

A capacidade de transporte de corrente do barramento principal do gabinete de distribuição de carga é geralmente menor ou igual a 630A, e a corrente de interrupção nominal da chave de carga é geralmente menor ou igual a 630A (com alguns atingindo 1700A). A corrente nominal (fusível) do gabinete do transformador (gabinete de saída) geralmente não é superior a 125A, e a corrente de transferência da chave de carga de última geração pode chegar a 2.800A. Alguns gabinetes de distribuição de carga podem ser equipados com disjuntores a vácuo dedicados, disjuntores SF6 ou usar métodos de extinção de arco, como ar comprimido, e a capacidade de interrupção de curto-circuito está próxima ou atinge o nível do gabinete de distribuição. A unidade principal em anel é usada para dividir e combinar a corrente de carga, interromper a corrente de curto-circuito e a corrente sem carga do transformador, carregar a corrente de linhas aéreas e cabos a uma certa distância, desempenhando um papel de controle e proteção, e é um importante equipamento de comutação para fonte de alimentação de rede em anel e fonte de alimentação de terminal.
