Por que uma unidade principal de anel isolado sólido de 24kV está se tornando a escolha preferida para distribuição de energia moderna

À medida que as redes de distribuição de energia continuam a evoluir no sentido de uma maior segurança, menor manutenção e maior sustentabilidade ambiental, o24Unidade principal de anel isolado sólido kVtornou-se uma solução cada vez mais popular para serviços públicos, projetos de energia renovável, instalações industriais e edifícios comerciais. Neste artigo, explicamos como este painel inovador difere dos sistemas convencionais isolados a gás, exploramos seus princípios de funcionamento, vantagens técnicas, cenários de aplicação e considerações de compra, e demonstramos por queCNKEEYAfornece soluções confiáveis ​​de distribuição de média tensão para clientes em todo o mundo.

Conteúdo

• Introdução
• O que é uma unidade principal de anel isolado sólido de 24kV?
• Principais vantagens das RMUs com isolamento sólido
• Como funciona?
• Continuar lendo

Introdução

A procura por infra-estruturas eléctricas mais seguras e ecológicas acelerou a adopção daUnidade principal de anel isolado sólido de 24kVatravés de redes de distribuição modernas. Como fabricante experiente de equipamentos elétricos de média tensão,CNKEEYAoferece soluções avançadas de painéis com isolamento sólido projetadas para melhorar a confiabilidade operacional e, ao mesmo tempo, reduzir o impacto ambiental. Em comparação com os equipamentos tradicionais isolados a gás SF₆, a tecnologia de isolamento sólido oferece maior segurança, manutenção simplificada e excelente desempenho a longo prazo, tornando-a uma escolha ideal para serviços públicos, plantas industriais, estações de energia renovável, aeroportos, sistemas de trânsito ferroviário e projetos de cidades inteligentes.

Quer um projeto envolva a atualização de uma rede elétrica antiga ou a construção de um sistema de distribuição elétrica totalmente novo, a seleção da unidade principal de anel apropriada influencia diretamente a eficiência operacional, os custos de manutenção, a vida útil do equipamento e a confiabilidade da rede. A compreensão das características técnicas dos painéis com isolamento sólido permite que engenheiros e gerentes de compras tomem decisões de investimento informadas.

O que é uma unidade principal de anel isolado sólido de 24kV?

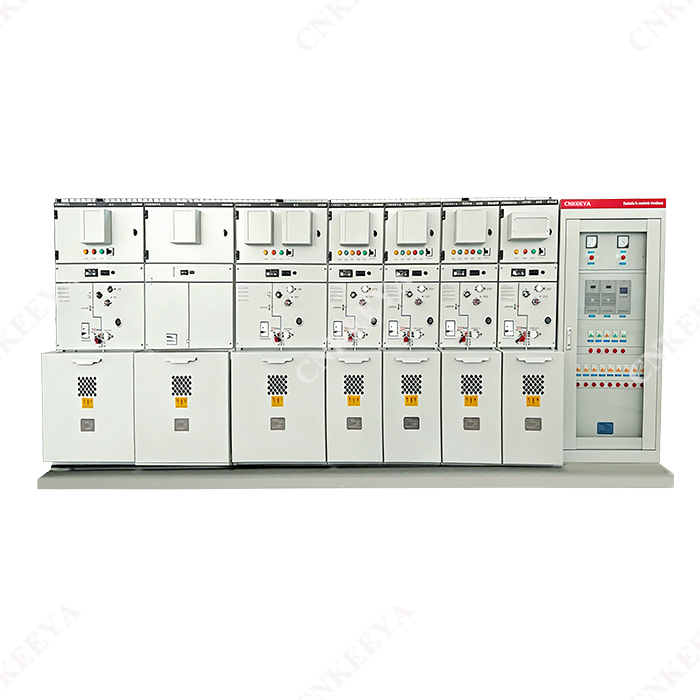

A Unidade principal de anel isolado sólido de 24kV(RMU) é um conjunto compacto de manobra de média tensão projetado para redes secundárias de distribuição de energia operando até 24 quilovolts. Em vez de depender do gás SF₆ como meio de isolamento primário, ele utiliza materiais dielétricos sólidos avançados para isolar componentes energizados com segurança.

A RMU integra múltiplas unidades funcionais em um gabinete compacto, incluindo:

• Chaves de interrupção de carga
• Disjuntores
• Interruptores a vácuo
• Chaves de aterramento
• Barramentos
• Relés de proteção
• Compartimentos de conexão de cabos

Como todos os condutores energizados são encapsulados em materiais de isolamento sólido de alto desempenho, o equipamento torna-se altamente resistente a poeira, umidade, condensação, poluição e influências ambientais externas. Esta construção melhora significativamente a estabilidade operacional mesmo sob condições de instalação exigentes.

Ao contrário dos painéis convencionais isolados a ar, as RMUs com isolamento sólido requerem muito menos espaço de instalação, ao mesmo tempo que oferecem maior segurança operacional. Em comparação com os sistemas isolados a gás SF₆, eliminam os riscos de fuga de gases com efeito de estufa e simplificam a conformidade ambiental ao longo de todo o ciclo de vida do equipamento.

Principais vantagens das RMUs com isolamento sólido

Um número crescente de empresas de serviços públicos e usuários industriais está substituindo os comutadores tradicionais por alternativas com isolamento sólido devido a diversas vantagens atraentes.

1. Design ecologicamente correto

Um dos benefícios mais significativos é a eliminação do hexafluoreto de enxofre (SF₆), um gás de efeito estufa com potencial de aquecimento global extremamente elevado. Ao substituir o isolamento de gás por materiais dielétricos sólidos, o equipamento apoia infraestruturas energéticas sustentáveis ​​e ajuda as organizações a cumprir regulamentações ambientais cada vez mais rigorosas.

2. Maior segurança operacional

O isolamento sólido encapsula totalmente os condutores energizados, minimizando a possibilidade de contato acidental, descarga elétrica ou falha de isolamento. Os operadores beneficiam de uma maior segurança pessoal durante as operações de comutação e manutenção.

3. Excelente resistência a ambientes adversos

RMUs com isolamento sólido mantêm excelente desempenho elétrico em locais expostos a:

• Alta umidade
• Spray de sal
• Poluição industrial pesada
• Acúmulo de poeira
• Alta altitude
• Flutuações frequentes de temperatura

Esta adaptabilidade ambiental reduz significativamente interrupções inesperadas causadas pela degradação do isolamento.

4. Pegada de instalação compacta

Subestações urbanas, salas de distribuição subterrâneas, edifícios comerciais e estações de energia renovável têm frequentemente espaço de instalação limitado. O projeto estrutural compacto permite que os engenheiros maximizem a área útil disponível, mantendo ao mesmo tempo espaços operacionais seguros.

5. Requisitos de manutenção reduzidos

Como não há monitoramento da pressão do gás, inspeção de vazamentos ou reabastecimento de gás, as atividades de manutenção tornam-se consideravelmente mais simples. Isto se traduz em menores custos do ciclo de vida e redução do tempo de inatividade durante toda a vida útil do equipamento.

Como funciona uma unidade principal de anel isolado sólido de 24kV?

Embora a tecnologia de isolamento seja diferente dos equipamentos convencionais isolados a gás, o princípio operacional permanece familiar aos engenheiros de média tensão.

A energia elétrica de entrada entra na RMU através dos alimentadores de entrada antes de chegar ao sistema de barramento interno. Dependendo das condições de operação da rede, os dispositivos de comutação direcionam a energia elétrica para os alimentadores de saída, enquanto os dispositivos de proteção monitoram continuamente as condições do circuito.

Se ocorrerem situações anormais, como sobrecargas, curtos-circuitos ou falhas à terra, os relés de proteção ativam imediatamente o disjuntor a vácuo, isolando a seção em falha e minimizando a interrupção do serviço em partes não afetadas da rede de distribuição.

O isolamento dielétrico sólido envolve permanentemente os condutores energizados, garantindo o isolamento elétrico sem depender de gás isolante pressurizado. O resultado é um desempenho dielétrico estável, excelente confiabilidade de isolamento e manutenção mínima durante toda a vida útil operacional do equipamento.

Além disso, as modernas RMUs inteligentes podem integrar sistemas de monitorização digital capazes de recolher dados operacionais em tempo real, permitindo estratégias de manutenção preditiva e apoiando o desenvolvimento de infraestruturas de redes inteligentes.

Comparação da estrutura técnica de RMU com isolamento sólido de 24kV versus sistemas tradicionais

Compreender as diferenças estruturais entre as tecnologias de isolamento ajuda os engenheiros a selecionar a solução certa para cenários de distribuição específicos. OUnidade principal de anel isolado sólido de 24kVoferece uma abordagem fundamentalmente diferente em comparação com sistemas isolados a ar e isolados a gás SF₆.

Componentes principais da RMU com isolamento sólido

Uma RMU de alto desempenho é construída a partir de vários módulos funcionais integrados, cada um projetado para oferecer confiabilidade e segurança operacional.

Unidade de disjuntor a vácuo

Responsável pela interrupção das correntes de falta, o interruptor a vácuo garante a extinção do arco em ambiente vedado, proporcionando desempenho de comutação estável e confiável mesmo em condições de alta carga.

Unidade de chave seccionadora de carga

Este componente permite a comutação segura de correntes normais de carga, permitindo aos operadores reconfigurar as redes de distribuição sem interromper a estabilidade do fornecimento.

Sistema de proteção do alimentador

Os relés de proteção avançados detectam condições elétricas anormais, como sobrecorrente, curtos-circuitos e falhas de aterramento, acionando o isolamento imediato dos circuitos afetados.

Montagem de barramento

O sistema de barramento interno distribui energia elétrica por vários alimentadores de saída, mantendo uma condutividade consistente e perda mínima de energia.

Benefícios de desempenho em aplicações do mundo real

Em cenários práticos de implantação, as RMUs com isolamento sólido demonstram vantagens significativas em termos de confiabilidade e eficiência de custos do ciclo de vida.

• Frequência reduzida de interrupções nas redes de distribuição urbana
• Operação estável em ambientes costeiros e de alta umidade
• Custos mais baixos de manutenção do ciclo de vida para serviços públicos
• Maior segurança para operadores em subestações confinadas
• Maior confiabilidade do sistema na integração de energia renovável

Por exemplo, em centrais de energia solar e eólica, onde a exposição ambiental é grave e o acesso para manutenção é limitado, a tecnologia de isolamento sólido proporciona uma solução de comutação estável e isenta de manutenção que garante um fluxo de energia ininterrupto para a rede.

Principais recursos de projeto de engenharia

RMUs modernas desenvolvidas por fabricantes comoCNKEEYAincorporam princípios avançados de engenharia para garantir desempenho superior e durabilidade a longo prazo.

• Estrutura de isolamento totalmente selada evitando contaminação externa
• Design modular para expansão flexível do sistema
• Sistemas integrados de proteção e automação
• Materiais compósitos de alta resistência dielétrica
• Construção resistente a arco para maior segurança do operador

Estas características garantem coletivamente uma operação estável em ambientes de distribuição complexos, tornando o equipamento adequado para aplicações urbanas e industriais.

Aplicações típicas da unidade principal de anel isolado sólido de 24kV

OUnidade principal de anel isolado sólido de 24kVé amplamente utilizado em vários setores devido ao seu design compacto, alto nível de segurança e forte adaptabilidade ambiental. Fabricantes comoCNKEEYAprojetar esses sistemas para atender às demandas das modernas redes inteligentes de distribuição de energia.

• Redes Urbanas de Distribuição de Energia:Garante o fornecimento confiável de eletricidade em cidades densamente povoadas onde o espaço é limitado.
• Instalações Industriais:Fornece distribuição de energia estável para fábricas, fábricas de produtos químicos e zonas de indústria pesada.
• Usinas de Energia Renovável:Ideal para parques solares e estações de energia eólica que requerem painéis de baixa manutenção.
• Infraestrutura de transporte:Usado em aeroportos, sistemas de metrô, ferrovias e túneis para controle de energia seguro e estável.
• Edifícios Comerciais:Suporta shopping centers, hospitais, data centers e prédios altos com demanda contínua de energia.
• Projetos de redes inteligentes:Integra-se com sistemas de monitoramento digital para gerenciamento inteligente de energia.

Melhores práticas de instalação e operação

Para garantir a confiabilidade a longo prazo e a operação segura de um sistema RMU com isolamento sólido, devem ser seguidos procedimentos adequados de instalação e operação.

1. Preparação adequada do local

O ambiente de instalação deve estar limpo, seco e livre de gases corrosivos. Embora o isolamento sólido seja altamente resistente à contaminação, as condições adequadas de instalação melhoram o desempenho a longo prazo.

2. Terminação correta do cabo

Acessórios de cabos de alta qualidade devem ser usados ​​para garantir conexões elétricas estáveis ​​e minimizar riscos de descarga parcial.

3. Estratégia de Inspeção de Rotina

Embora os requisitos de manutenção sejam mínimos, recomenda-se a inspeção periódica da operação mecânica, dos sistemas de proteção e dos invólucros externos.

4. Testes elétricos antes do comissionamento

Antes de energizar o sistema, devem ser concluídos testes de resistência de isolamento, testes de comutação funcional e verificação de proteção do relé.

5. Monitoramento Ambiental

Em instalações críticas, como data centers ou plantas industriais, o monitoramento de temperatura e umidade ajuda a manter condições operacionais ideais.

Guia de seleção para compradores e engenheiros

Escolhendo o certoUnidade principal de anel isolado sólido de 24kVrequer uma avaliação cuidadosa dos requisitos do sistema e das condições ambientais.

• Tensão nominal e requisitos de corrente
• Capacidade de interrupção de curto-circuito
• Número de alimentadores de saída
• Condições ambientais (umidade, nível de poluição, altitude)
• Disponibilidade de espaço para instalação
• Integração com redes inteligentes ou sistemas de automação

Trabalhar com um fabricante confiável comoCNKEEYAgarante que a solução selecionada atenda às especificações técnicas e às expectativas operacionais de longo prazo.

Por que a tecnologia de isolamento sólido é o futuro

O sector energético global está a transitar rapidamente para infra-estruturas mais seguras, mais verdes e mais inteligentes. A tecnologia de painéis com isolamento sólido alinha-se perfeitamente com esta transformação.

Ao contrário dos sistemas baseados em SF₆, elimina preocupações com gases de efeito estufa, ao mesmo tempo que melhora a segurança do operador e reduz os custos de manutenção do ciclo de vida. À medida que o desenvolvimento da rede inteligente acelera, a procura por quadros de distribuição compactos e digitalmente compatíveis continua a aumentar.

Isto posiciona oUnidade principal de anel isolado sólido de 24kVcomo uma solução pronta para o futuro para redes modernas de distribuição elétrica em todo o mundo.

Perguntas frequentes (FAQ)

Para que é usada uma unidade principal de anel isolado sólido de 24kV?

É usado em sistemas de distribuição de energia de média tensão para controlar, proteger e isolar circuitos elétricos em redes urbanas, plantas industriais e projetos de energia renovável.

Qual a diferença entre o isolamento sólido e o isolamento a gás SF₆?

O isolamento sólido utiliza materiais epóxi ou compostos para isolar os condutores, enquanto os sistemas SF₆ dependem de gás pressurizado. O isolamento sólido elimina as emissões de gases com efeito de estufa e reduz os requisitos de manutenção.

Uma RMU com isolamento sólido é segura para instalação urbana?

Sim. Seu design totalmente fechado evita o contato acidental com peças energizadas e funciona de maneira confiável mesmo em subestações compactas subterrâneas ou internas.

Qual é a vida útil de uma unidade principal de anel isolado sólido de 24kV?

Normalmente, ele pode operar de forma confiável por 20 a 30 anos, dependendo das condições ambientais e dos perfis de carga.

Requer manutenção frequente?

Não. Uma de suas principais vantagens é a baixa manutenção, pois não há necessidade de monitoramento ou reposição de gás.

Pode ser integrado em sistemas de redes inteligentes?

Sim. Projetos modernos suportam monitoramento digital, controle remoto e detecção inteligente de falhas para aplicações de redes inteligentes.

Conclusão

OUnidade principal de anel isolado sólido de 24kVrepresenta um grande avanço na tecnologia de distribuição de média tensão. Com o seu design ecológico, estrutura compacta, elevado nível de segurança e longa vida útil, está rapidamente a tornar-se a solução preferida para redes de energia modernas.

Ao eliminar o gás SF₆ e adotar o isolamento dielétrico sólido, esta tecnologia não só aumenta a segurança operacional, mas também apoia as metas globais de sustentabilidade. Da infraestrutura urbana aos sistemas de energia renovável, a sua versatilidade torna-o num componente chave na distribuição elétrica da próxima geração.
