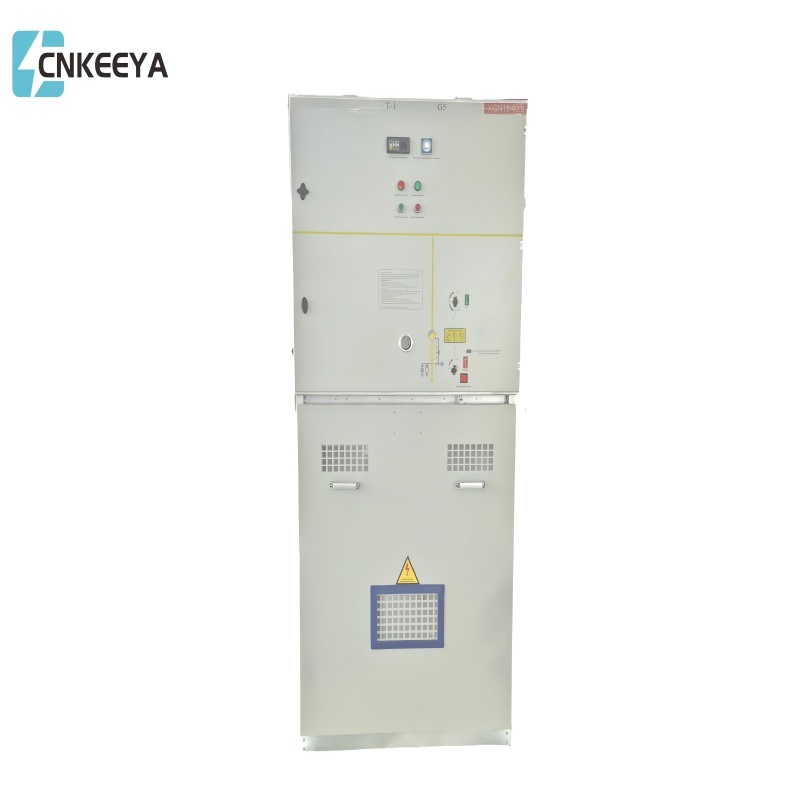

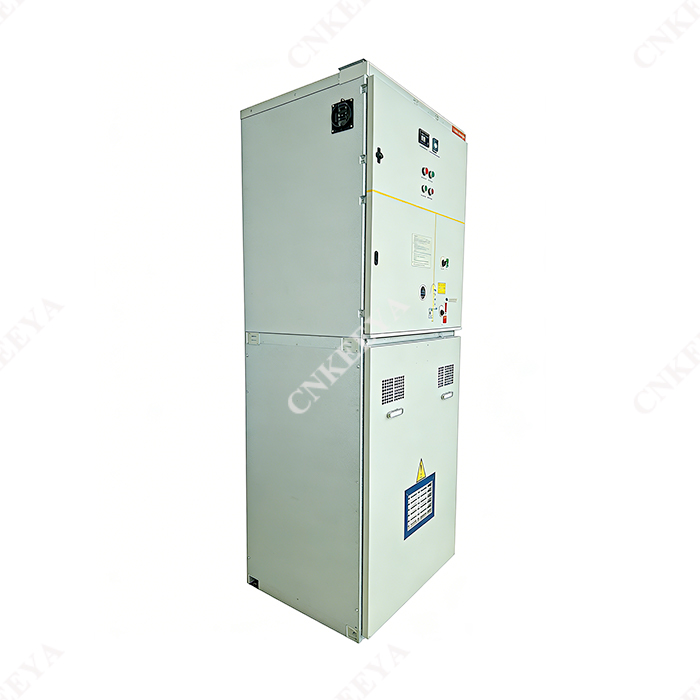

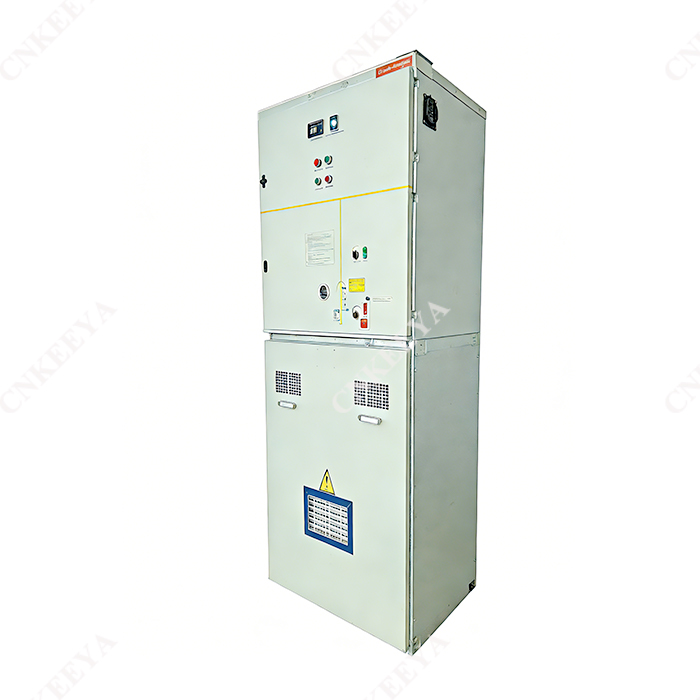

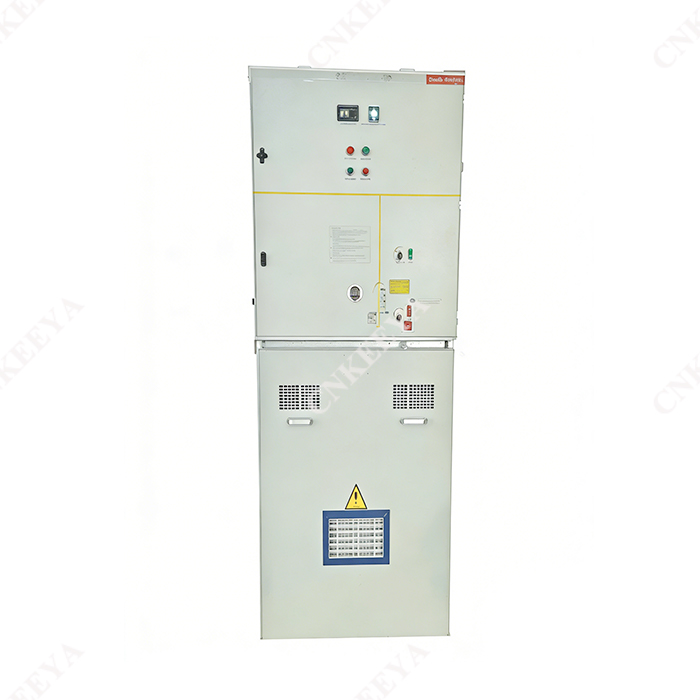

Unidade principal de anel RMU totalmente fechado em metal XGN□-35

CNKEEYA, XGN□-35 Unidade principal de anel RMU totalmente metálico, um fabricante líder, apresenta com orgulho a unidade principal de anel fechado totalmente metálico, combinando tecnologia de ponta com o compromisso com a economia. Nossa dedicação em fornecer produtos de alta qualidade é acompanhada por nosso foco em oferecer preços competitivos. CNKEEYA se destaca como uma fonte confiável de soluções econômicas no domínio de unidades principais de anel totalmente metálico. Faça parceria conosco para acessar produtos de primeira linha que priorizam qualidade e preço acessível.

Aumentar a capacidade do transformador principal e melhorar a capacidade de fornecimento de energia da subestação.

Melhorar a capacidade de transmissão de energia das linhas de distribuição e reduzir o número de linhas de distribuição.

Aumentar o raio de alimentação das linhas de média tensão.

Melhorar a qualidade do fornecimento de energia da rede elétrica de média tensão.

Reduza a perda de energia da rede elétrica de média tensão.

Economize metais não ferrosos e recursos terrestres.

Modelo e significado

Condição de serviço

● Altitude: ≤1000m

Temperatura ambiente: temperatura ambiente máxima +40℃, temperatura ambiente mínima -35℃, diferença máxima de temperatura diária 25℃;

● Umidade relativa: umidade relativa média diária ≤95%, umidade relativa média mensal ≤90%;

● Intensidade sísmica: 8 graus;

Frequência nominal do sistema: 50HZ;

Taxa anual de vazamento de SF6: ≤0,1%;

Grau de proteção do gabinete: IP3X;

● Nota: ao encomendar este produto além das condições acima, consulte nossa empresa.

Padrão executivo

● Tensões padrão GB/T156

● GB 311.1 Coordenação de isolamento - Parte 1: Definições, princípios e regras;

● GB 38043,6kV~40,5kV Chaves de corrente alternada de alta tensão para tensão nominal acima de 3,6kV e inferior a 40,5kV GB 3906 Equipamento de manobra e controle em invólucro metálico de corrente alternada para tensões nominais acima de 3,6 kV e até 40,5 kV inclusive;

● GB/T 11022 Especificações comuns para padrões de equipamentos de manobra e controle de alta tensão;

● GB/T 12.022 Hexafluoreto de enxofre para uso industrial;

● GB16926 Combinações de interruptor-fusível de corrente alternada de alta tensão;

● Painel de distribuição de alta tensão CA interno DL/T 404 Unidade principal de anel fechado totalmente em metal

Parâmetro técnico

Nota: A corrente nominal da combinação chave-fusível é usada para o aparelho combinado completo da chave de carga e do fusível selecionado. Os dados fora dos colchetes referem-se ao sistema de aterramento do ponto neutro através de baixa resistência, e os dados dentro dos colchetes referem-se ao aterramento do ponto neutro ou sistema não aterrado através da bobina de supressão de arco.

Unidade principal de anel fechado totalmente metálico

Tamanho do contorno

Diagrama de esboço do gabinete de linha de entrada (saída)

Observação:

1. A profundidade nominal do armário de distribuição inclui todas as bordas externas do painel da porta (excluindo os elementos convexos, travas, pinos e as partes convexas do painel da porta)

2. A altura nominal do gabinete de distribuição, incluindo todas as bordas externas da cabeça (excluindo anéis convexos)
