Um transformador de tensão é um transformador de instrumento que é conectado em paralelo. Seu objetivo de design é fornecer cargas desprezíveis para a oferta que está sendo medida e ter taxas de tensão precisas e relações de fase para obter uma medição precisa de conexão secundária.
Um transformador de tensão é um transformador de instrumento que é conectado em paralelo. Seu objetivo de design é fornecer cargas desprezíveis para a oferta que está sendo medida e ter taxas de tensão precisas e relações de fase para obter uma medição precisa de conexão secundária.
1. Padrão do produto: GB1207-2006 Transformadores de tensão eletromagnética
2. Nível de isolamento nominal: 7.2/32/60kV
3. Frequência nominal: 50Hz ou 60Hz
4. Distância da fluência da superfície do produto: atende ao nível de poluição da Classe II;
5. Fator de carga de carga: cos∮ = 08 (lag)
O modelo de transformador de tensão consiste nas seguintes peças, com letras e símbolos representando o conteúdo:
Primeira letra: J - Transformador de tensão;
Segunda letra: D - monofásico; S - trifásico;
A terceira letra: J - imersão em petróleo; Z - derramamento;
A quarta letra: Número - Nível de tensão (KV).

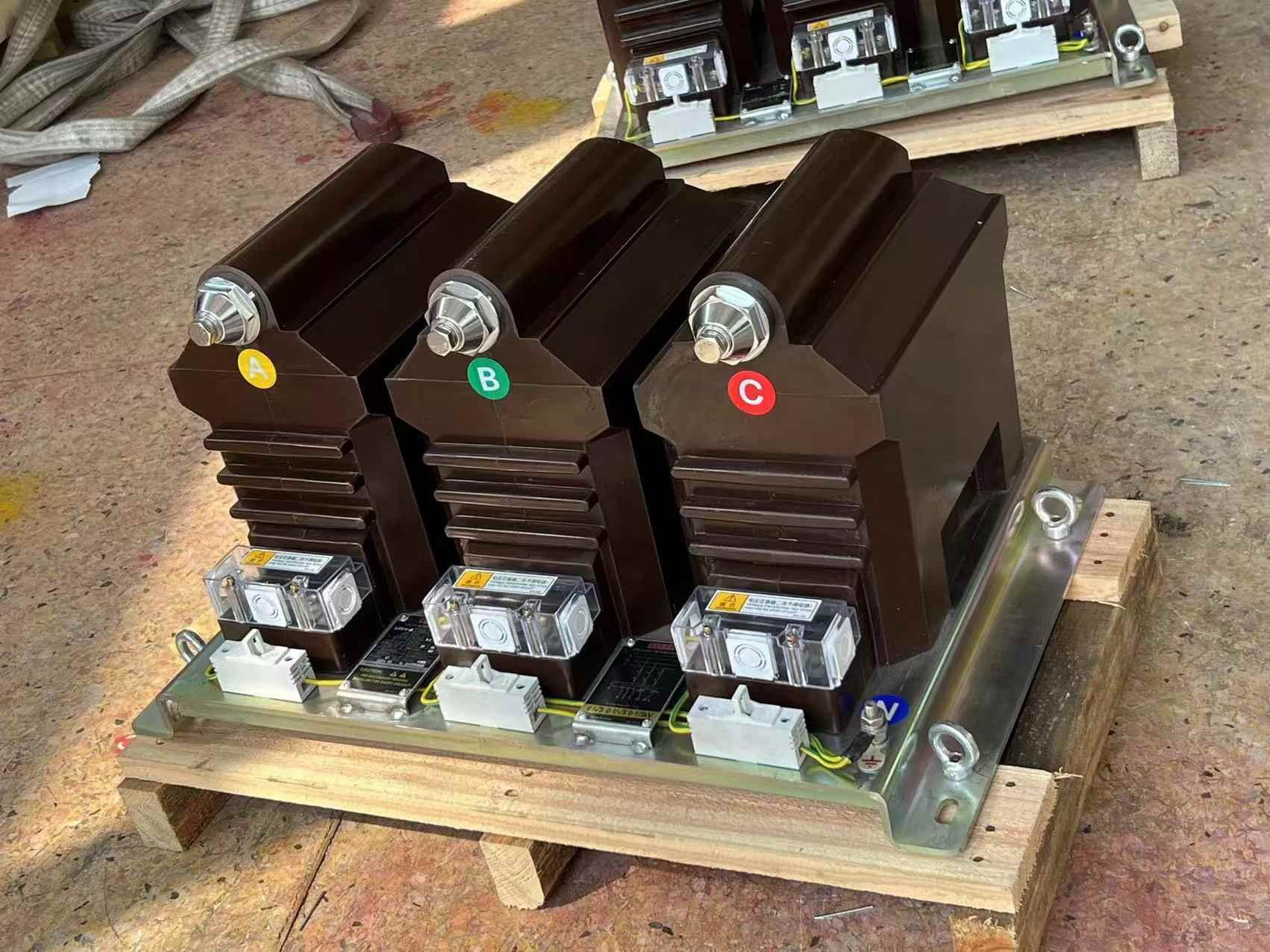

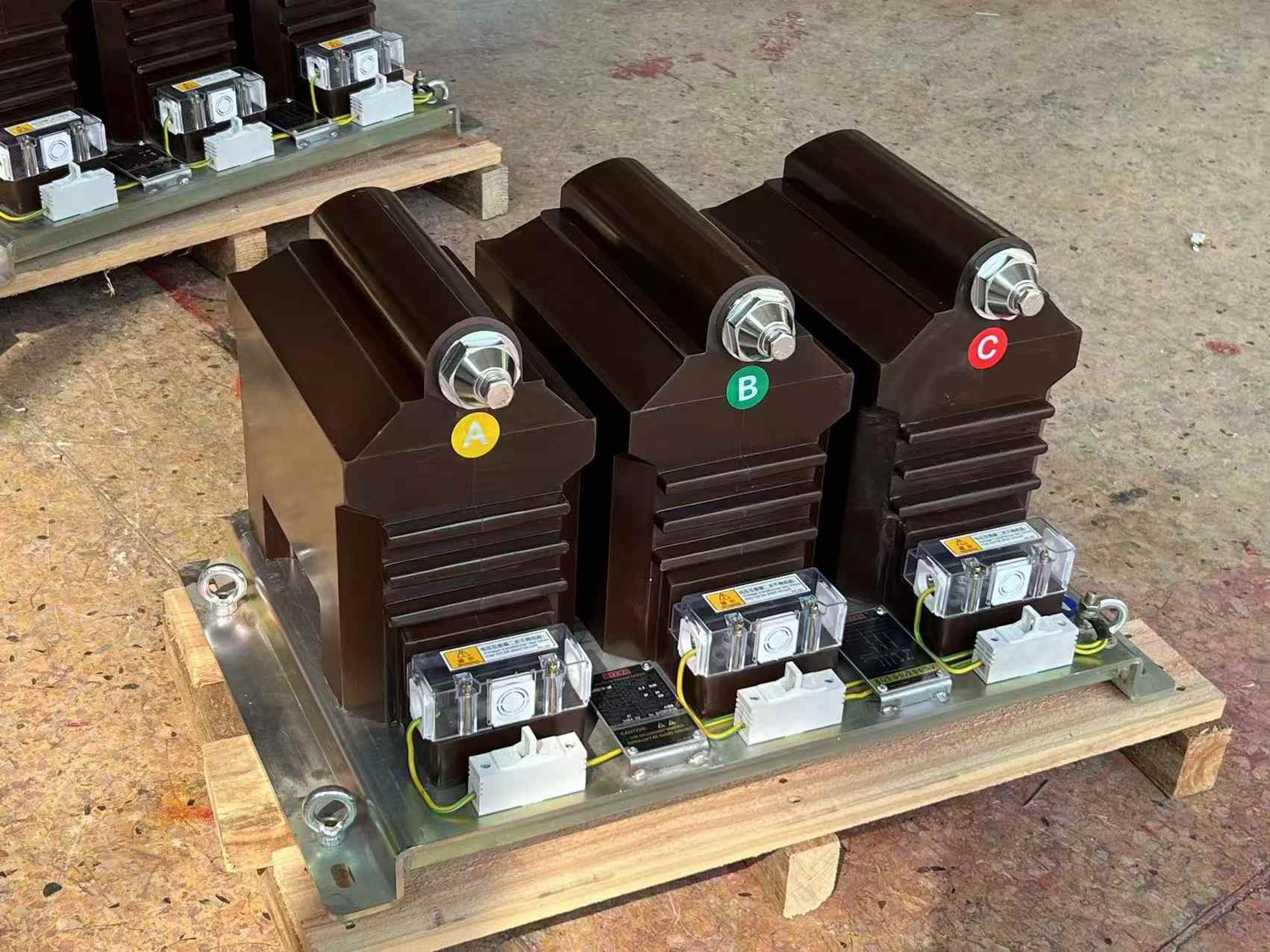

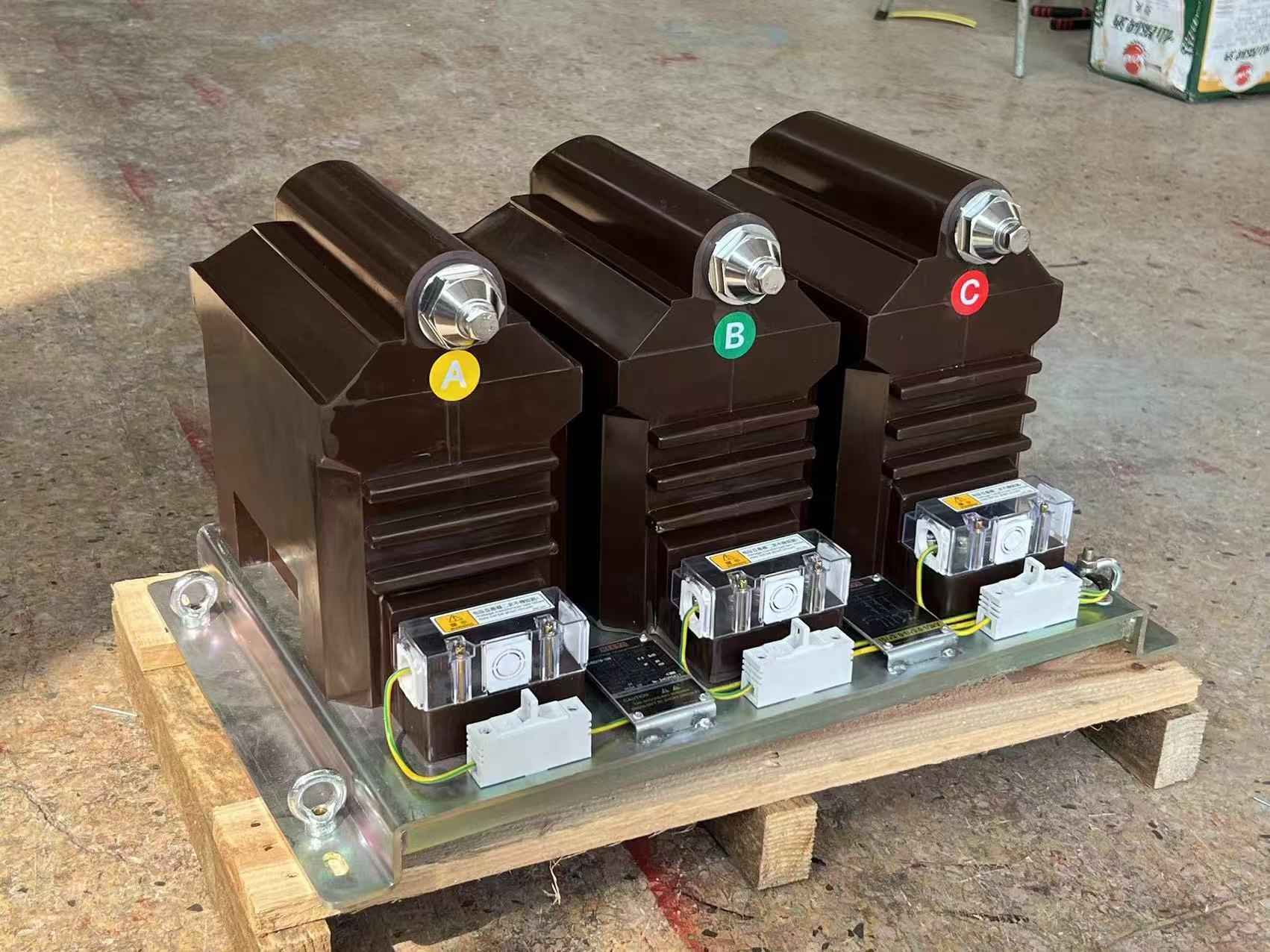

Por exemplo, o JDZX18-10R1 representa um transformador de tensão fundido monofásico com uma tensão nominal de 10kV.
