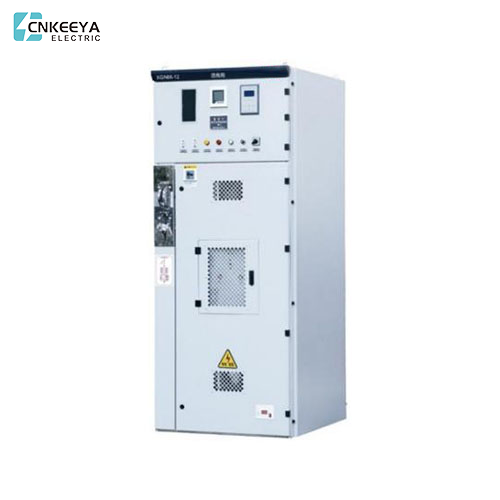

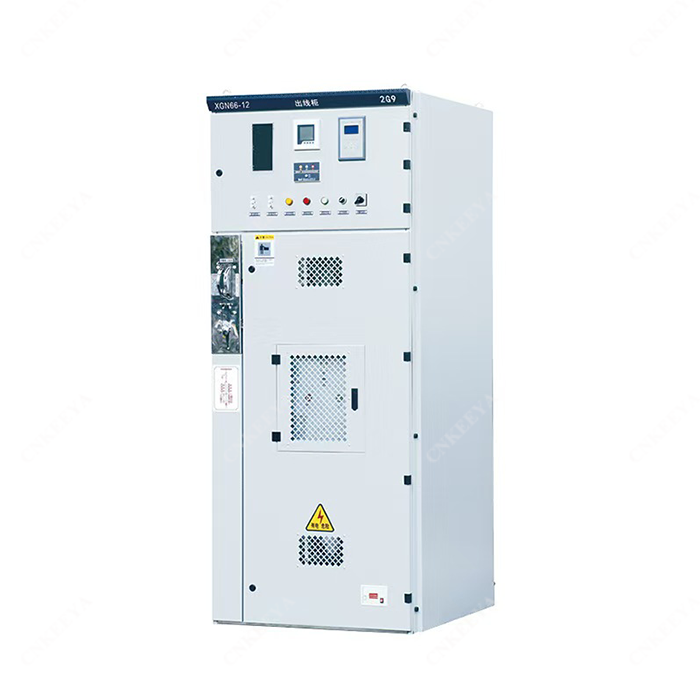

A imagem fechada fixa do tipo de caixa de caixa XGN66-12 (a seguir referida a uma porta-chave S) é adequada para 3,6 ~ 12kV do sistema CA 50Hz de três fases como o dispositivo para receber e distribuir energia elétrica, é usada para locais de operação frequentes e para reconstrução do painel de comutação equipado com interruptor de óleo. O sistema de barramento consiste no sistema de barramento único e no sistema de seção de barramento único.
● Temperatura ambiente: máximo + 40 ° 100, mínimo -15 ° 100;
● Altitude: não mais que 1000m;
● Altitude: não mais que 1000m;
● umidade relativa: média diária não superior a 95%, média mensal não superior a 90%;
● Magnitude do terremoto: 8 ou menos;
● No lugar de nenhum risco pré ou explosão, sem poluição grave, sem corrosão química e vibração violenta.
|
Não. |
Item |
Unidade |
PRAMETRO TÉCNICO |
|
1 |
Tensão nominal |
kv |
3.6,7.2,12 |
|
2 |
Corrente classificada |
A |
630.1250 |
|
3 |
Corrente de quebra de curto -circuito nominal |
o |
20,25,31.5 |
|
4 |
Corrente de fechamento de curto -circuito nominal |
o |
50,63,80, |
|
5 |
Corrente de tempo de tempo classificado (valor efetivo 4S) (valor efetivo) |
o |
20,25,31,5, |
|
6 |
) Corrente de sussurro de pico nominal (pico) |
o |
50,63,80, |
|
7 |
1min Frequência de potência suporta tensão |
kv |
42 |
|
8 |
Impulso de raios sugere tensão |
kv |
75 |
|
9 |
1min Frequência de potência suporta a tensão do circuito auxiliar |
kv |
2 |
|
10 |
Nível de proteção |
|
P3x |
|
11 |
Tamanho do contorno (saída de cabo w × dxh) |
mm |
900 × 1000 × 2200 |
● Diagrama esquemático para a área de comutação (Figura 1)
● O painel de chave é uma estrutura fixa do tipo caixa e o corpo do painel é soldado por placas finas e ferro ângulo. A parte superior da parte traseira do painel é o compartimento principal do barramento e a parte superior do compartimento está equipada com um dispositivo de liberação de pressão; A parte superior da frente é um compartimento de relé e o pequeno barramento pode ser conectado a partir da parte inferior do compartimento com um cabo. As partes médias e inferiores da área de comutação estão conectadas. O compartimento do barramento é conectado eletricamente à parte média e inferior através do interruptor de isolamento rotativo do GN30; A parte do meio é instalada com um disjuntor de vácuo e a parte inferior é instalada com um interruptor de aterramento ou um interruptor de isolamento do lado da tomada; A parte traseira é instalada com um transformador de corrente, um transformador de tensão e um raio de raio. O cabo primário sai da parte inferior da parte traseira do painel; Um barramento de aterramento é organizado na parte inferior do painel de chave, que percorre toda a linha do painel; O interruptor de isolamento e o interruptor de aterramento são operados na frente esquerda do painel.
● O painel de comutador adota o dispositivo de travamento mecânico correspondente, a estrutura de travamento é simples, a operação é conveniente e as prevenções de PVE são confiáveis.
● Somente depois que o disjuntor estiver realmente desconectado, a alça pode ser puxada da posição "funcionando" e virada à direita para a posição de travamento "desconexão" para abrir e fechar o interruptor de isolamento, o que impede que a abertura e o fechamento da chave de isolamento seja carregada.
● Quando o disjuntor e o isolamento superior e inferior estão no estado fechado e a alça está na "posição de funcionamento", a porta do painel frontal não pode ser aberta para evitar a entrada acidental no compartimento vivo.
● Quando o disjuntor e os interruptores de isolamento superior e inferior estão no estado fechado, a alça não pode ser girada para a posição de "manutenção" ou "bloqueio" para evitar a abertura acidental do disjuntor. Quando a alça está na posição de "bloqueio de quebra", com apenas a parte superior e a isolação superior, no entanto, o disjuntor não pode ser fechado, evitando o fechamento de engano.
● Quando o isolamento superior e inferior não é aberto, o interruptor de aterramento não pode ser fechado e a alça não pode ser girada da posição de "desconexão e bloqueio" para a posição de "inspeção", que pode impedir que o fio ativo seja fisgado. NOTA: De acordo com a solução diferente, algumas soluções não têm o isolamento mais baixo, ou o isolamento inferior é substituído por um interruptor de aterramento, e o bloqueio e o pré -prevenção podem atender aos requisitos.
● Consulte a Figura (2) Para a fundação de instalação, o aço do canal de fundação se projeta de 1 a 3 mm do solo, a irregularidade por metro não deve exceder 1,5 mm e o comprimento total não deve exceder 5 mm.
● Coloque o painel de chave na fundação em ordem e ajuste a posição de instalação. Então, em PX com parafusos M12 ou soldagem à vista e aperte o painel de chave com parafusos M8.
● Depois de desmontar a placa de cobertura para instalar o barramento principal e os cabos primários, a superfície de contato dos terminais deve ser limpa e revestida com vaselina neutra de petróleo. Após a instalação, bloqueie o orifício principal do cabo.
● Conecte a barra de barramento de solo indireta do painel de chave para transformá -lo em um corpo ao longo da direção do arranjo do painel. Verifique se o aterramento está faltando, se o loop de aterramento é contínuo e a resistência ao aterramento não deve ser maior que 10.
● Instale o cabo secundário. O cabo é introduzido a partir da parte inferior da frente do painel, entra na sala de relé ao longo da parede lateral e é tocada no bloco de terminal; após a instalação, o orifício do cabo deve ser bloqueado.
● Limpe a poeira e os detritos dentro do painel de chave.
O fabricante deve fornecer os seguintes documentos e anexos ao fornecer:
● Lista de frete;
● Certificado de qualidade do produto e relatório de teste de fábrica;
● Manual do usuário;
● Desenhos elétricos relevantes;
● Manual dos componentes principais;
● Chave da porta do gabinete, alça de operação e peças de reposição especificadas no contrato.
● Diagrama da solução de fiação primária e diagrama de arranjo da solução de fiação primária.
● Diagrama esquemático do circuito secundário, diagrama de fiação, diagrama de fiação terminal.
● Lista de equipamentos primários e secundários.
● Alterne o layout do gabinete e o local do barramento e da bandeja de cabos.
● Negocie com nossa empresa para qualquer condição de serviço especial de peça e equipamento sobressalente.
