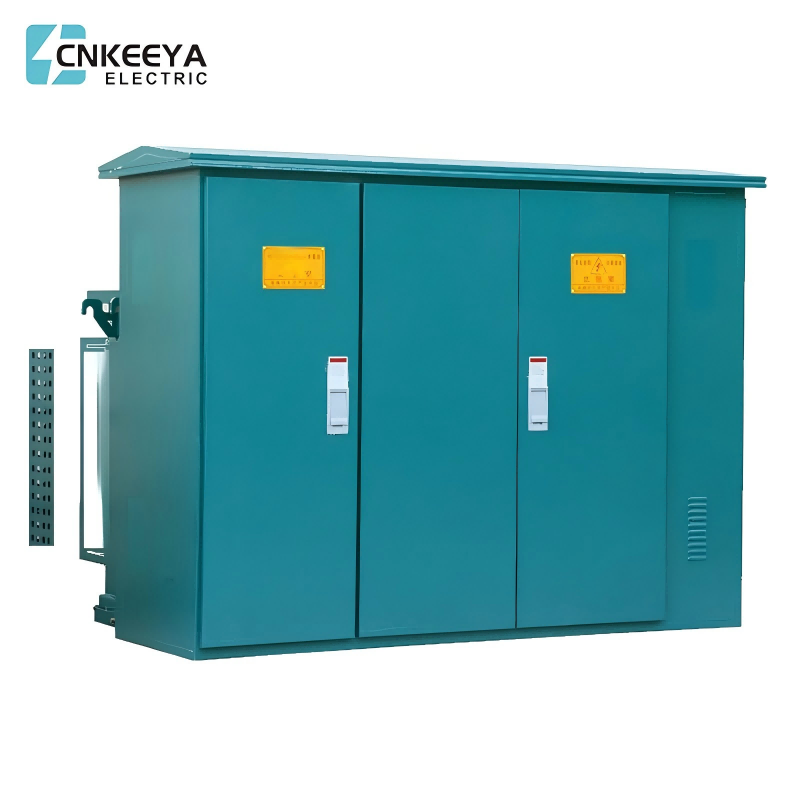

Subestação de pré-fabricação tipo americano

Keeya, uma fábrica renomada e fornecedor confiável, é especializada na produção de subestações de pré-fabricação do tipo americano de última geração. Com um compromisso com a inovação e a engenharia de precisão, nossa fábrica se destaca na elaboração dessas subestações avançadas projetadas para atender às crescentes necessidades do setor de infraestrutura elétrica.

Enviar consulta

Descrição do produto

Como fornecedores dedicados, a Keeya prioriza a qualidade e a adesão aos padrões da indústria, oferecendo soluções de última geração para aprimorar os sistemas de distribuição de energia. Com nossa nova linha de subestações de pré-fabricação do tipo americano, a Keeya continua a estabelecer referência em confiabilidade, eficiência e tecnologia moderna. Escolha a Keeya como seu fornecedor do que há de mais moderno em subestações elétricas e experimente o futuro da distribuição de energia eficiente e avançada.

Subestação de pré-fabricação tipo americano série ZGS11-12 (tipo americano) Com pequeno volume, fácil instalação e manutenção, baixo ruído, baixa perda, anti-roubo, capacidade de sobrecarga, proteção total e outras características. É adequado para novas áreas residenciais, cinturões verdes, parques, estações, hotéis, canteiros de obras, aeroportos e outros locais.

A subestação de pré-fabricação do tipo americano da série ZGS11-12 (tipo americano), adequada para fonte de alimentação de rede em anel de 10kV, fonte de alimentação dupla ou sistemas de fonte de alimentação terminal, é usada como subestação, medição, controle de compensação e dispositivo de proteção. Este produto está em conformidade com os seguintes padrões: GB/T17467-2020 "Subestações pré-fabricadas de alta tensão/baixa tensão" e DL/T537-2018 "Condições técnicas para pedidos de subestações de caixa de 6-35kV".

Condição de serviço

● Altitude: não superior a 1000m;

● Temperatura ambiente: -35℃~+40℃;

● Umidade relativa: média diária não superior a 95%, média mensal não superior a 90%;

● Local de instalação: sem risco de incêndio, explosão ou gás químico corrosivo e bem ventilado, o ângulo de inclinação do solo não é superior a 3°.

Parâmetro técnico

Tabela de parâmetros técnicos de subestações pré-fabricadas

Não.	Item	Unidade	Parâmetro técnico
1	Tensão nominal	kV	12/0,4 (AT/BT)
2	Tensão máxima de operação	kV	12(HV slde)
3	Frequência nominal	hertz	50
4	Capacidade nominal	kVA	50-1600
5	Tensão suportável de frequência de energia de 1 min	kV	35
6	Tensão de impulso relâmpago	kV	75
7	Código de resfriamento		Auto-resfriado imerso em óleo
8	Alto fusível de reserva de tensão quebrando corrente	ka	50
9	Corrente de interrupção do fusível plug-in	ka	2.5
10	Temperatura ambiente	℃	-35~+40
11	Temperatura admissível da bobina	℃	65
12	Regulação de tensão sem carga		±5% ou ±2×2,5%
13	Nível de ruído	banco de dados	50
14	Nível de proteção		P43

Subsação pré-fabricada ZGS11-12 (tipo americano)

Desenho de construção de entrada e saída de cabos de subestação

Requerimentos técnicos:

1. Consulte o tamanho real da combinação:

2. A superfície da plataforma de concreto deve estar plana e a subestação combinada deve ser fixada na plataforma pressionando a fixação da placa;

3. A forma da barra de aterramento e do suporte de fixação do cabo pode ser determinada de acordo com a situação real;

4. A estrutura de fixação do cabo e a barra de aterramento devem ser embutidas;

5. A localização do furo do cabo de entrada e saída é determinada de acordo com a situação específica;

6. Deve haver uma folga não inferior a 1,5 m na parte frontal do switch após a instalação para facilitar a operação.

7. A grade de aterramento pode ser feita de aço redondo galvanizado 12 ou cobre ßat galvanizado 40 × 4, a resistência de aterramento deve atender aos requisitos do departamento de energia.
