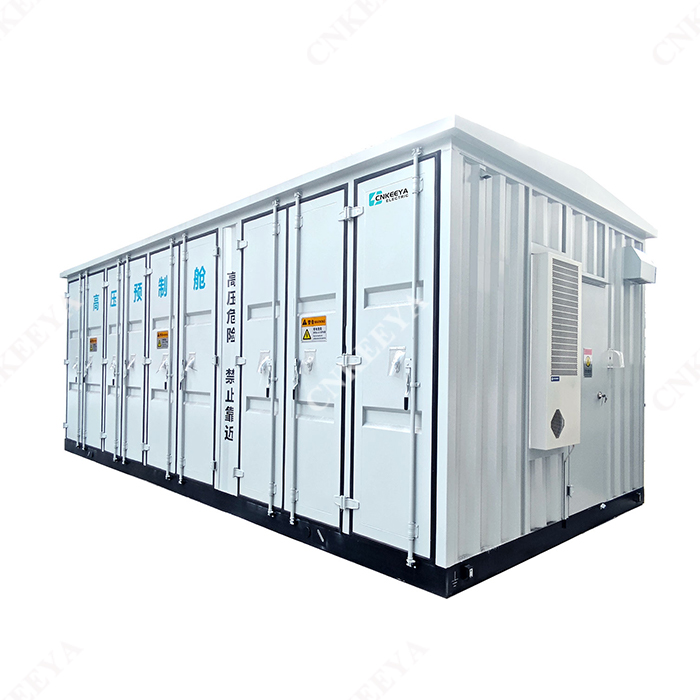

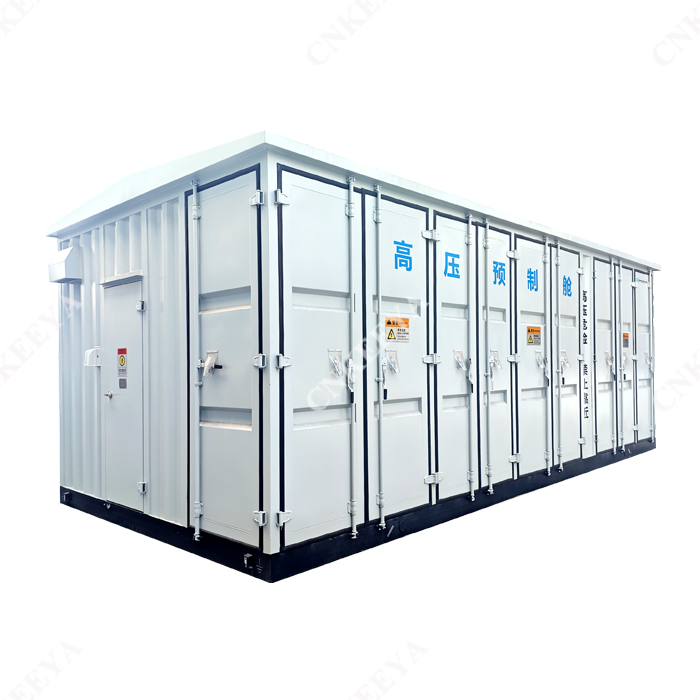

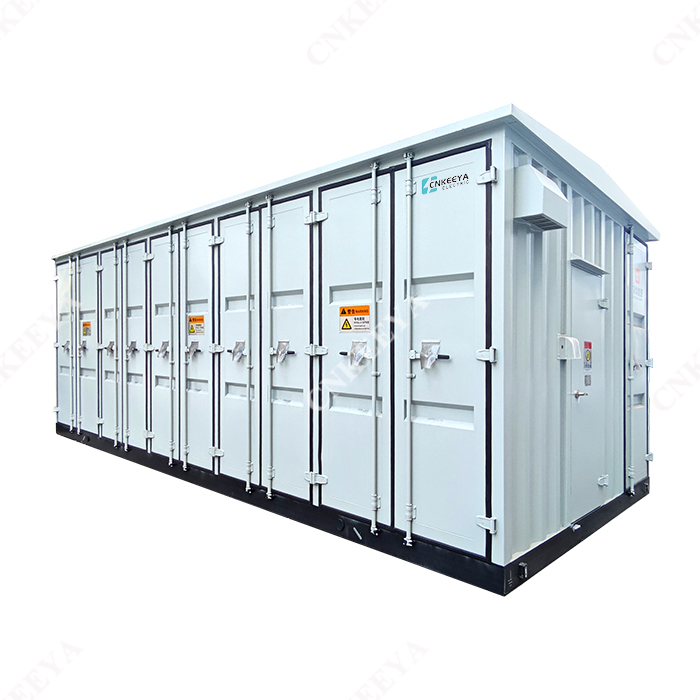

Subestações pré-fabricadas inteligentes modulares de 40,5KV e inferiores

CNKEEYA é um fornecedor líder de subestações pré-fabricadas inteligentes modulares, especializada em soluções para subestações pré-fabricadas inteligentes modulares de 220KV e abaixo.

O gabinete pré-fabricado é uma subestação inteligente externa baseada no conceito central de "distribuição padrão". A adoção de estrutura de gabinete pré-fabricado tornou-se uma medida importante para a construção de transportadores de equipamentos primários de subestações inteligentes. Em comparação com a aceleração da construção da rede inteligente, a velocidade de construção da subestação ficou relativamente atrasada. A fim de acelerar o ciclo de construção da subestação inteligente, a State Grid Corporation da China propôs o modo de construção da subestação de distribuição padrão. A solução de "projeto padronizado, processamento de fábrica e construção de montagem" realiza a rápida promoção e aplicação de subestação inteligente (gabinete pré-fabricado).

O gabinete pré-fabricado é uma importante concretização das novas tecnologias, novos materiais e novos equipamentos aplicados em subestações inteligentes. É composto por gabinete pré-fabricado, painel de equipamento secundário (ou rack), instalações auxiliares do gabinete, etc. Conclui a fabricação, montagem, fiação, comissionamento e outras tarefas na fábrica, e é transportado para o local do projeto como um todo, que está localizado na fundação de instalação.

O gabinete pré-fabricado e seu equipamento secundário interno realizam a integração de todo o conjunto de equipamentos secundários do fabricante, realizam o processamento de fábrica, reduzem a fiação secundária no local, reduzem o projeto, a construção, o comissionamento e a carga de trabalho, simplificam a manutenção, encurtam o período de construção e apoiam efetivamente a construção rápida da rede elétrica. O gabinete pré-fabricado possui características técnicas de padronização, modularização e pré-fabricação. O fabricante pode customizar dimensões específicas de acordo com as reais necessidades do gabinete do equipamento para se adaptar ao funcionamento normal do equipamento.

Padronização significa que o tamanho do gabinete pré-fabricado deve se referir ao tamanho do contêiner padrão e ser devidamente melhorado, de modo a torná-lo perfeito e estar em conformidade com o padrão do equipamento, e fazê-lo atingir a padronização correspondente, a fim de facilitar o funcionamento normal do equipamento de forma mais eficaz;

Modularização significa que o gabinete pré-fabricado é classificado em gabinete pré-fabricado de equipamento público, gabinete pré-fabricado de equipamento de intervalo, gabinete pré-fabricado de energia AC/DC, gabinete pré-fabricado de bateria e outros módulos de acordo com as diferentes funções do equipamento interno. De acordo com diferentes níveis de tensão, diferentes gabinetes modulares pré-fabricados podem ser divididos em vários submódulos;

Pré-fabricação significa que a estrutura do gabinete, a instalação do equipamento interno, a fiação entre os equipamentos internos, os cabos e os cabos ópticos entre os equipamentos internos do gabinete pré-fabricado são todos processados ​​​​pela pré-fabricação de fábrica. E a instalação, fiação e comissionamento de todos os equipamentos são concluídos na fábrica. O gabinete pré-fabricado e seus equipamentos internos são transportados para o local da subestação como um todo, e o posicionamento e a ligação são concluídos para melhorar a eficiência da construção no local e atingir o objetivo de reduzir o ciclo de construção da subestação inteligente!

Recursos de subestações pré-fabricadas inteligentes modulares de 220KV e inferiores

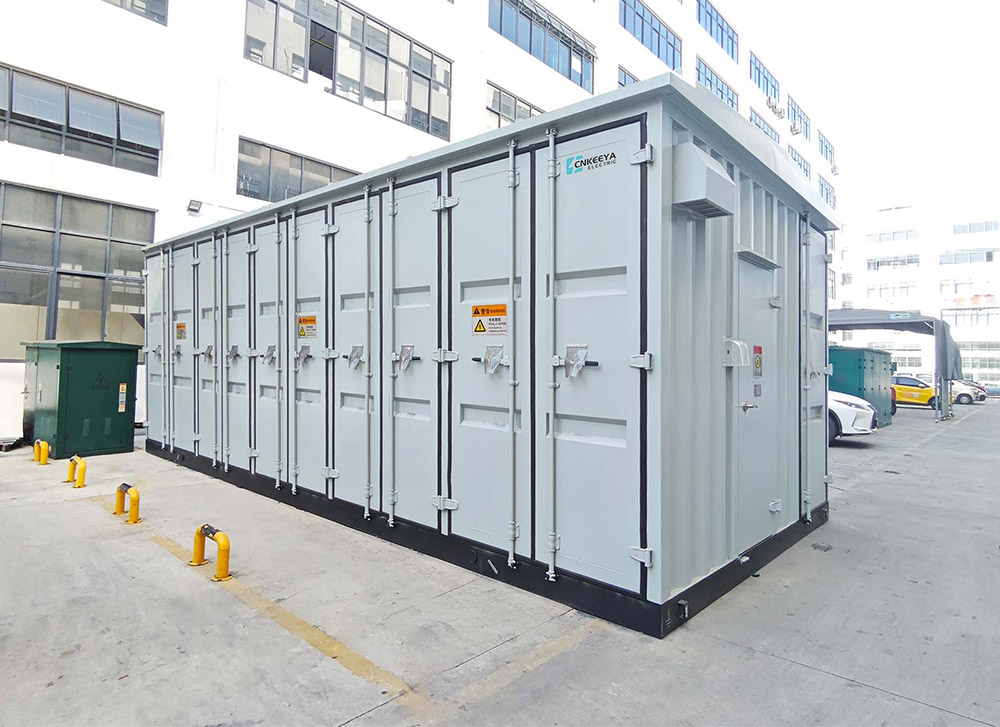

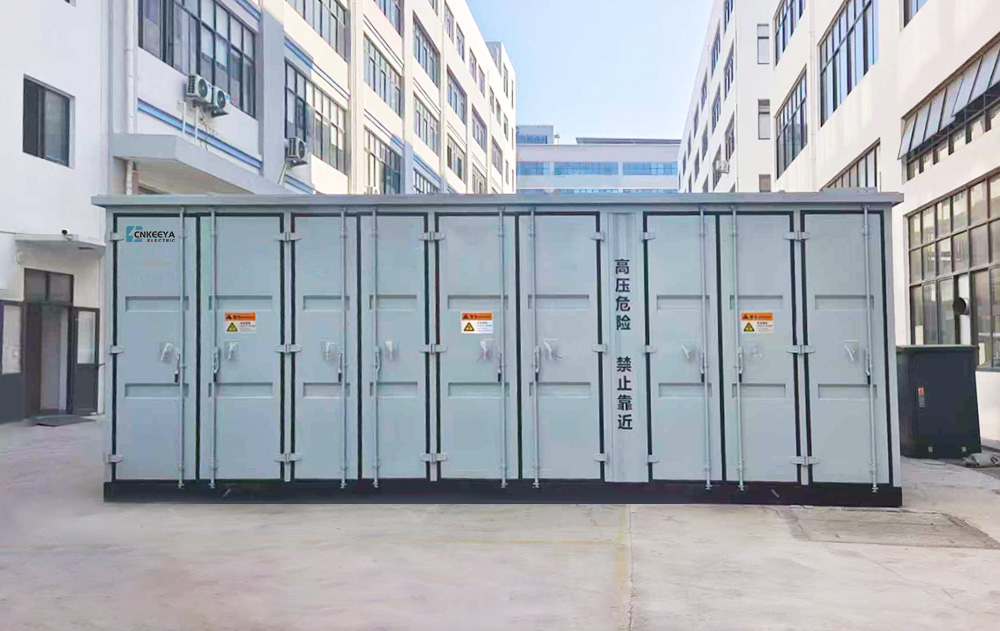

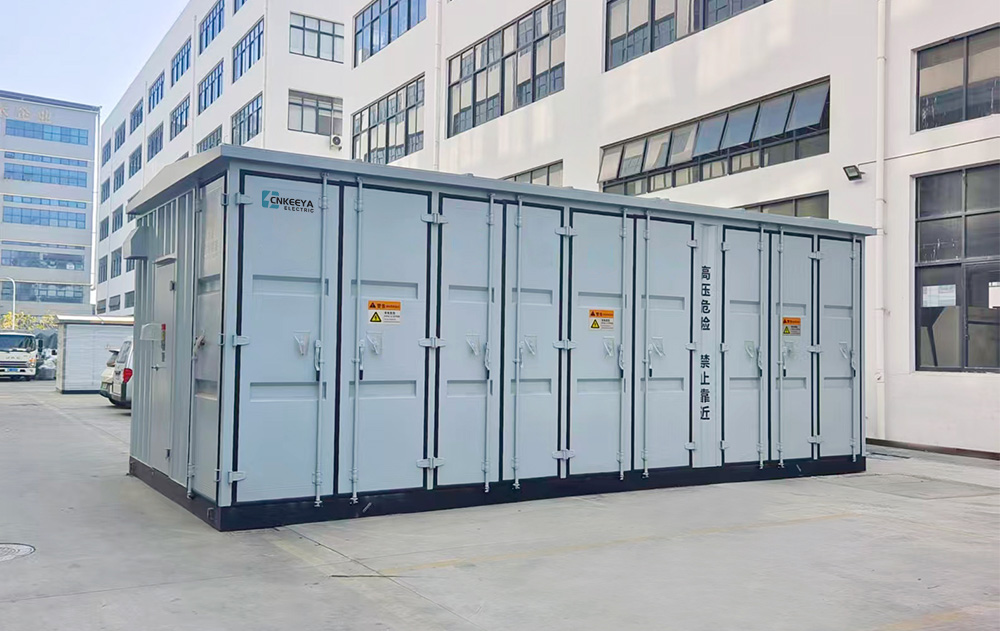

Subestações pré-fabricadas inteligentes modulares de 220kV e inferiores

A subestação tipo gabinete pré-fabricado inteligente modular de 220kV e inferior é uma nova geração de subestação inteligente promovida pela State Grid, que tem as vantagens de segurança e confiabilidade, pequena área Boor, curto período de construção, aparência pequena e bonita, longa vida útil, sem radiação, baixo ruído, layout Bexible, etc.

O transformador principal adota produtos de alta qualidade seguros, confiáveis, de baixo ruído, sem vazamentos e sem núcleo; toda a estação está livre de condutores expostos e equipamentos elétricos expostos. Com uma boa proteção do invólucro, o risco de choque elétrico acidental é eliminado; o layout compacto de toda a subestação reduz a área útil e a altura em mais de 30% em comparação com a subestação civil, reduzindo a taxa de ocupação do espaço urbano; A carga de trabalho de engenharia civil no local é reduzida em mais de 70% em comparação com a subestação civil convencional, e a carga de trabalho de instalação de equipamentos é reduzida em mais de 80%; não há necessidade de dosar a estrada para mobilização de equipamentos e não há poeira e poluição sonora durante a construção; tecnologia de blindagem, pode reduzir o ruído da subestação para menos de 40 decibéis, atender aos requisitos de avaliação ambiental urbana e eliminar a poluição sonora das áreas residenciais vizinhas; devido à modularização da subestação, pode ser disposta de forma flexível de acordo com o terreno do local da subestação, resolvendo plenamente os problemas de aquisição de terrenos, construção e pouso de subestações em centros urbanos, que é uma nova modalidade de construção de subestações.

Rápido - 3 meses de ciclo de produção em fábrica, 1 mês de ciclo de construção no local.

Pequeno - área pequena, 30%-70%menor que a construção de subestação convencional

Preciso - a carcaça adota seis processos anticorrosivos internacionalmente avançados, livre de ferrugem por 30 anos e com vida útil de 60 anos. Os principais equipamentos elétricos adotam equipamentos livres de manutenção, que são seguros e confiáveis, com excelente tecnologia de processamento e design de aparência requintado.

Economia - projeto padronizado, processamento de fábrica e construção de tipo de montagem economizam de 5% a 10% do investimento abrangente de toda a subestação. O layout compacto da subestação adota tecnologia avançada de integração de sistemas completos, economizando de 30% a 70% dos recursos terrestres.

Flexível - a estrutura modular de blocos de construção pode ser adotada de acordo com as diferentes localizações geográficas da subestação, ou pode ser construída em etapas de acordo com o planejamento atual e futuro do período atual;

Faixa de aplicação

Os produtos não só podem ser utilizados em áreas centrais urbanas para resolver o problema de difícil aterragem de subestações convencionais, mas também podem ser amplamente utilizados nas indústrias do carvão, petróleo e outras indústrias de energia tradicionais, bem como nas indústrias fotovoltaica, eólica e outras novas indústrias energéticas. Ao mesmo tempo, com seu modo de design, produção e montagem de transporte "bloco de construção modular", é particularmente adequado para áreas montanhosas suburbanas e remotas e outros locais onde o transporte rodoviário é inconveniente.

Condições do ambiente operacional

Todos os equipamentos do gabinete devem ser à prova de umidade, e o gabinete pré-fabricado deve ter função de desumidificação.

Altitude: <1000m

Temperatura média anual: 23℃

Temperatura máxima extrema: 39. 9 ℃

Temperatura mínima extrema: -8. 6℃

Precipitação média anual: 1300

Evaporação média anual: /

Espessura máxima anual da neve: /

Umidade relativa média anual (%): ≤75

Profundidade máxima anual do solo congelado: ≤0. 5m

Horas anuais de sol: /

Média anual de dias de trovoada (d): 37,6

Média anual de dias de vendaval (d): /

Nível de poluição: IV

Velocidade máxima do vento: 25,3 m/s

Intensidade sísmica básica: VI

Posição de instalação: ao ar livre

A estrutura da câmara pré-fabricada

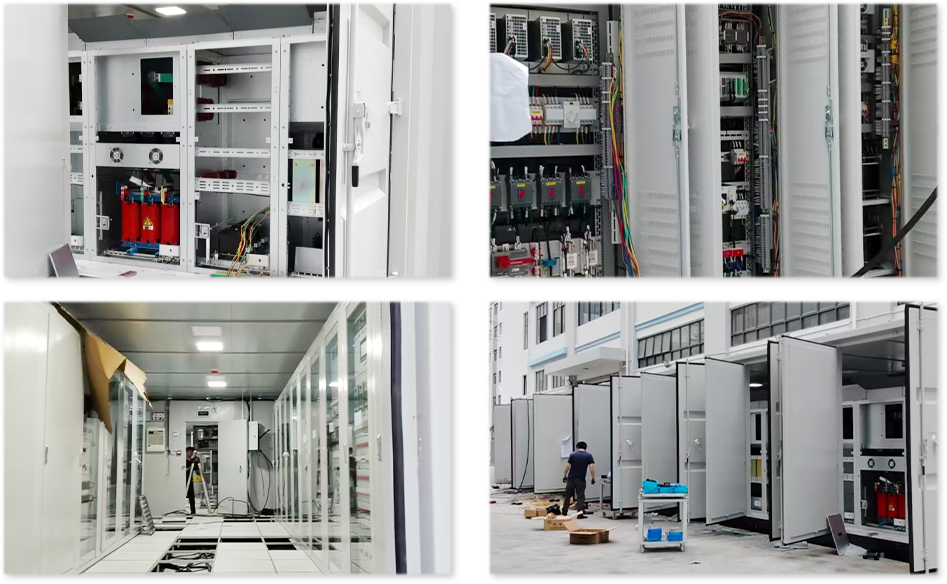

1. O espaço interior e a estrutura do armário pré-fabricado são compostos por equipamentos secundários, ar condicionado, iluminação, pré-combate, segurança, imagem e outros equipamentos. Ao mesmo tempo, também é necessário atender aos requisitos de trabalho do pessoal de operação e manutenção de equipamentos. O interior do gabinete precisa ser reformado. Os materiais de decoração são materiais resistentes ao fogo e à água. Materiais de isolamento térmico podem ser adicionados entre os materiais de decoração e anteparas para bloquear a luz solar e garantir a função de isolamento térmico da caixa, a iluminação e o ar condicionado do gabinete podem ser realizados de diferentes maneiras de acordo com as necessidades. Para economizar de forma eficaz, o ar condicionado industrial e o sistema de exaustão são instalados no gabinete, o que pode ajustar o ambiente operacional no gabinete em tempo real; como o modo autônomo é adotado atualmente, os sistemas de segurança, imagem, monitoramento de imagem e alarme de incêndio devem ser instalados no gabinete;

2. Aparelho composto GIS tipo gabinete pré-fabricado e subestação tipo gabinete pré-fabricado. Aparelhos compostos GIS de gabinete pré-fabricados incluem caixas pré-fabricadas, intervalos de linha de entrada e saída e intervalos de medição e proteção seccionados, e intervalos de linha de entrada e saída incluem intervalos de linha de entrada e intervalos de transformador principal; intervalo de linha de entrada inclui terminal de cabo de linha de entrada, seccionador I, seccionador.

3. Transformador I e disjuntor l: o intervalo do transformador principal inclui o terminal do cabo de saída e o seccionador lll; o intervalo seccional de medição e proteção inclui um intervalo seccional do acoplador de barramento e dois intervalos de medição e proteção. O intervalo seccionado do par de barramento inclui o disjuntor ll, o transformador ll e dois seccionadores IV, e o intervalo de medição e proteção inclui o transformador lll e o seccionador V conectados entre si; os intervalos de medição e proteção seccionados são definidos entre dois grupos adjacentes de intervalos de linha de entrada e saída. Os intervalos de linha de entrada e saída, intervalos de medição e proteção seccionados e barramentos formam uma estrutura linear. Os intervalos de linha de entrada e saída, intervalos de medição e proteção seccionados e barramentos estão localizados na caixa pré-fabricada. O gabinete pré-fabricado de equipamentos secundários combinados é composto por corpo do gabinete, equipamentos secundários, ar condicionado, iluminação, combate a incêndio, segurança, imagem e outros equipamentos. Todos os equipamentos do gabinete são conectados e depurados na fábrica e transportados para o local como um todo ou 2 a 3 unidades.
