Painel de distribuição CA removível blindado em metal
  • Painel de distribuição CA removível blindado em metalPainel de distribuição CA removível blindado em metal

Painel de distribuição CA removível blindado em metal

Como fabricante líder com sede na China, a Keeya orgulhosamente apresenta o Painel de distribuição blindado removível CA em metal - uma solução personalizável que combina tecnologia de ponta com preço acessível. Na Keeya, entendemos a importância de soluções personalizadas e nosso compromisso com a customização é exemplificado no design deste painel.

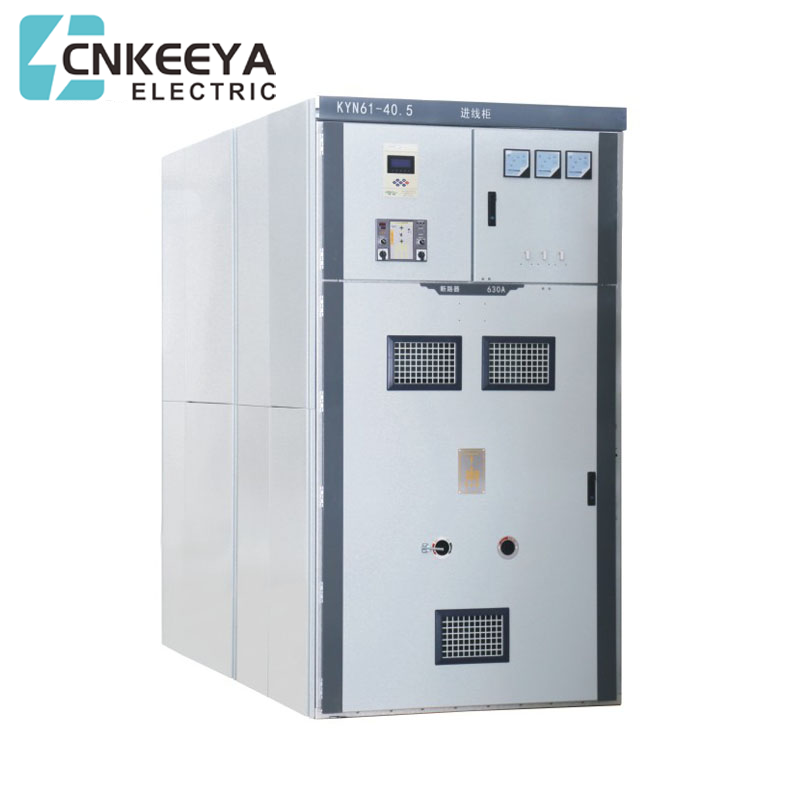

Modelo: KYN61-40.5KV Switchgear

Enviar consulta

Descrição do produto

Keeya, um fabricante renomado na China, apresenta com orgulho o painel de distribuição CA blindado removível em metal - uma solução versátil e personalizável projetada para distribuição robusta de energia. Como fabricantes, a Keeya dá forte ênfase à personalização para atender às necessidades exclusivas de nossos clientes. Nosso compromisso em fornecer soluções personalizadas é acompanhado por nossa dedicação à acessibilidade. O painel de distribuição blindado removível CA em metal reflete a promessa da Keeya de fornecer produtos de alta qualidade a um preço baixo. Isso faz da Keeya uma escolha confiável para quem busca flexibilidade e economia em suas soluções de painéis de manobra, garantindo desempenho confiável em diversas aplicações.


O painel de distribuição CA removível blindado em metal fechado KYN61-40.5 (Z) (doravante denominado painel de distribuição) é um conjunto completo de equipamentos de distribuição de energia interna de CA 50 Hz trifásico com tensão nominal de 40,5 KV. empresas industriais e de mineração para receber e distribuir energia elétrica de modo a controlar, proteger e monitorar o circuito, e também pode ser usado para locais de operação freqüentes. O quadro atende aos padrões de GB3906-2006, GB/T11022-2011 e DL/T404 -2018


Característica principal

● A estrutura do gabinete adota o tipo montado e o disjuntor adota a estrutura do tipo carrinho de mão Boor;

● Equipa-se com um novo tipo de disjuntor a vácuo isolado composto, e com as características de boa intercambialidade e fácil substituição;

● Um mecanismo de empurrar porca de parafuso é instalado na estrutura do carrinho de mão, o que pode facilmente mover o carrinho de mão e evitar que uma operação incorreta danifique a estrutura de propulsão;

● Todas as operações podem ser realizadas com a porta do armário fechada;

● O intertravamento entre a chave principal, o carrinho de mão e a porta do armário de distribuição adota o método de travamento mecânico obrigatório para atender à função de "prevenção de Pve";

● A sala de cabos possui amplo espaço e pode conectar vários cabos;

● A chave de aterramento rápido é utilizada para aterramento e fechamento de curto-circuito;

●O nível de proteção da caixa é IP3X, e o nível de proteção é IP2X quando a porta da sala do carrinho de mão está aberta;

● O produto está em conformidade com GB3906-2006, DL/T404-2018 e refere-se ao padrão internacional IEC298.


Condição de serviço

● Temperatura ambiente: limite superior+40°C, e o valor médio medido dentro de 24 horas não excede 35°C, limite inferior-10°C;

● Altitude: não superior a 1000m acima do nível do mar;

● Umidade relativa: média diária não superior a 95%, média mensal não superior a 90%;

● Intensidade do terremoto: não superior a 8 graus;

● Pressão de vapor de água: média diária não superior a 2,2kPa e média mensal não superior a 1,8kPa;

● Ambiente circundante: sem risco de explosão ou pré-explosão, sem poluição grave, sem corrosão química ou vibração violenta.


Parâmetro técnico

Parâmetro técnico principal do gabinete de comutação a vácuo

Não. Item Unidade Valor
1 Tensão nominal kV 40.5
2 Corrente nominal A 1250 1600 2000
3 Frequência nominal hertz 50
4 Corrente suportável nominal de curto período ka 20 25 31,5
5 Corrente suportável de pico nominal ka 50 63 80
6 Tensão suportável de frequência de potência nominal kV 95/1 minuto
7 Tensão nominal suportável ao impulso atmosférico kV 185
8 Duração nominal de curto-circuito s 4
9 Nível de proteção ka IP3X


Parâmetro técnico principal do disjuntor a vácuo

Não. Item Unidade Valor
1 Tensão nominal kV 40.5
2 Frequência nominal hertz 50
3 Tensão suportável de frequência de potência nominal kV 95/1 minuto
4 Tensão nominal suportável ao impulso atmosférico kV 185
5 Corrente nominal A 1250 1600 2000
6 Corrente suportável nominal de curto período ka 20 25 31,5
7 Corrente nominal de interrupção de curto-circuito ka 20 25 31,5
8 Corrente suportável de pico nominal ka 50 63 80
9 Duração nominal de curto-circuito EM 4
10 Tempo de abertura EM 30≤t≤60
11 Horário de encerramento EM 50≤t≤60
12 Tempo nominal da corrente de interrupção de curto-circuito Tempo 20
13 Vida mecânica Tempo 10000


Instalação de armário de distribuição

● Altura da sala elétrica:≥4500mm;

● Distância entre a parte traseira do gabinete e a parede:≥1500mm;

● Planicidade da estrutura de fundação:≤ 1mm/m²;

● O canal de aço embutido da fundação não deverá exceder 3mm acima do solo;

● Pode ser fixada na fundação por meio de parafusamento ou soldagem; O painel pesa cerca de 1.800 kg;

● Largura do corredor de operação do painel (coluna única):≥3000mm, coluna dupla (face a face)≥4000mm.


Instrução de pedido

Especifique ao fazer o pedido:

● Número da solução do circuito principal, finalidade, diagrama do sistema unifilar, diagrama de arranjo e diagrama de layout da sala de distribuição;

● Diagrama esquemático da fiação do circuito auxiliar, diagrama de disposição dos terminais;

● Tipo, especificação e quantidade de componentes elétricos do quadro;

● Requisitos para funções de controle, medição e proteção de comutadores e outros dispositivos de travamento e automáticos;

● Se a conexão da bandeja de barramento for necessária entre o painel de distribuição ou o gabinete de linha de entrada, dados como capacidade de carga nominal da bandeja de barramento, extensão da bandeja de barramento e altura do solo deverão ser fornecidos;

● Quando forem necessários acessórios e peças de reposição, deverá ser indicado o modelo e a quantidade;

● Os painéis utilizados em condições ambientais especiais devem ser detalhados no momento do pedido.
