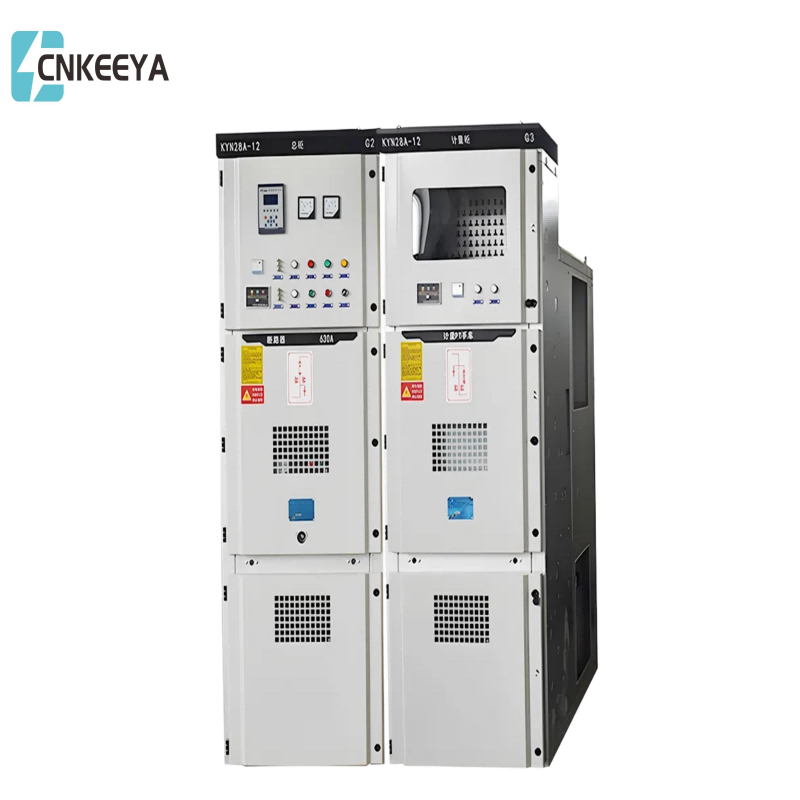

Painel de distribuição KYN28-24kV

Como fabricantes, a CNKEEYA prioriza o fornecimento de produtos de primeira linha a preços baixos, garantindo que nossos clientes se beneficiem de qualidade e preço acessível. O painel KYN28-24KV é uma prova de nossa dedicação em fornecer soluções econômicas sem comprometer o desempenho, tornando-o a escolha preferida para quem busca opções de painéis confiáveis ​​e econômicos em diversas aplicações.

Este produto atende aos seguintes padrões: GB3906-20063.6-40.5KV Equipamento de manobra e controle em invólucro metálico AC *, GB/T11022 Requisitos técnicos comuns para equipamento de manobra e controle de alta tensão', IEC62271200 Equipamento de manobra e controle em invólucro metálico AC com tensão nominal acima de 1kv e abaixo de 52', DL/T404 'Condições técnicas de pedido para ambientes internos Aparelhagem de alta tensão CA'.

KYN28-24

Painel de distribuição CA removível blindado em metal

Modelo e significado

Condição de serviço

Temperatura do ar ambiente: temperatura máxima 40°C, temperatura mínima -15°C;

● Umidade relativa: média diária não superior a 95%, pressão média diária de vapor não superior a 2,2kPa, média mensal não superior a 90%, pressão média mensal de vapor não superior a 1,8kPa;

● Altitude: 1000m e abaixo;

Intensidade do terremoto: não superior a 8 graus;

● O ar circundante deve estar livre de gases corrosivos ou inflamáveis, vapor de água e outras poluições óbvias;

● Não há vibração violenta frequente;

Para uso além das condições ambientais normais especificadas em GB3906, deverá ser negociado entre o usuário e o fabricante.

Parâmetro técnico

Nota: a capacidade de curto-circuito do TC deve ser considerada separadamente.

KYN28-24

Painel de distribuição CA removível blindado em metal

Característica estrutural do produto

Estrutura do quadro (ver Figura 1).

Estrutura montada, totalmente blindada em metal, ampla solução de combinação.

● O corpo do gabinete é feito de alumínio importado e chapa de aço fina revestida de zinco, processada pela máquina-ferramenta MINGE, adotando tecnologia avançada de dobramento de múltiplas arestas, conectada com porcas de rebite e parafusos de alta resistência, com alta precisão, leveza, alta resistência e forte versatilidade de peças.

● Pode ser equipado com disjuntor a vácuo da série VS1-24 ou importado da série VD4, com ampla aplicabilidade, alta confiabilidade e longos anos sem manutenção.

● O carrinho de mão está equipado com posições de trabalho e teste, e cada posição está equipada com dispositivos de posicionamento e exibição, o que é seguro e confiável.

● Todos os tipos de carrinhos de mão podem ser alterados de acordo com blocos de construção modulares, garantindo que carrinhos de mão com a mesma especificação possam ser livremente intercambiáveis ​​e carrinhos de mão com especificações diferentes nunca possam entrar.

● Modo de instalação do interruptor de aterramento

a.Instalado na parte central do gabinete (tipo montado frontal) para conveniência da manutenção frente e verso do gabinete.

b.Instalado na parte traseira do gabinete (tipo traseiro) para economizar espaço contra a parede.

● Método de instalação do transformador de corrente:

a.Instalado na frente da sala de cabos, na parte traseira do gabinete.

b.Içado na parte inferior da grande placa dobrável.

● Até 9 cabos unipolares podem ser instalados na sala de cabos.

● Cada sala de alta pressão possui um canal de alívio de pressão para garantir a segurança pessoal.

● Dispositivo de intertravamento altamente confiável atende totalmente aos requisitos de segurança de "cinco prevenção".

● O carrinho de mão é transportado em caminhão especial, leve e flexível na operação.

● As portas dianteiras e traseiras estão equipadas com janelas de observação, que podem facilmente observar o estado de funcionamento dos componentes internos.

KYN28-24

Painel de distribuição CA removível blindado em metal

Tamanho do contorno do gabinete de distribuição

KYN28-24

Instrução de pedido

● Número do desenho da solução do circuito principal, desenho do sistema de linha única e finalidade, tensão nominal, corrente nominal, corrente nominal de interrupção de curto-circuito, layout da sala de distribuição e arranjo do painel e desenho de configuração, etc.

● Requisitos de funções de controle, medição e proteção do equipamento de manobra e outros requisitos de dispositivos automáticos e de travamento.

● Modelo, especificação e quantidade dos principais componentes elétricos do quadro.

● Se a conexão da bandeja de barramento for necessária entre o painel de distribuição ou o gabinete de linha de entrada, requisitos específicos, como capacidade de carga nominal da bandeja de barramento, extensão da bandeja de barramento e altura do solo deverão ser fornecidos.

● Os painéis utilizados em condições ambientais especiais devem ser especificados no pedido.
