ANEL UNIDADE PRINCIPAL

Em uma rede de distribuição, as unidades principais do anel desempenham um papel vital no estabelecimento de conexões. Eles criam um loop vinculando alimentadores, supervisionando e identificando quaisquer falhas ou mau funcionamento nas extremidades do transformador de alimentador e distribuição. Isso garante uma fonte de alimentação perfeita e ininterrupta ao utilitário com queda mínima de tensão, garantindo uma fonte confiável de eletricidade.

Definição da unidade principal do anel (RMU)

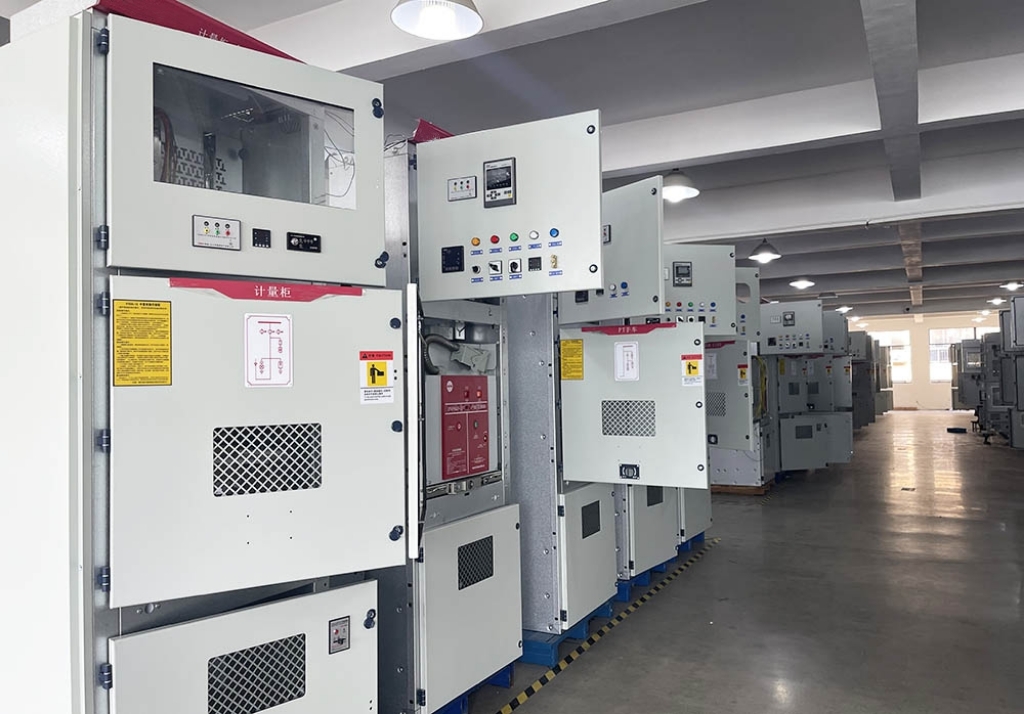

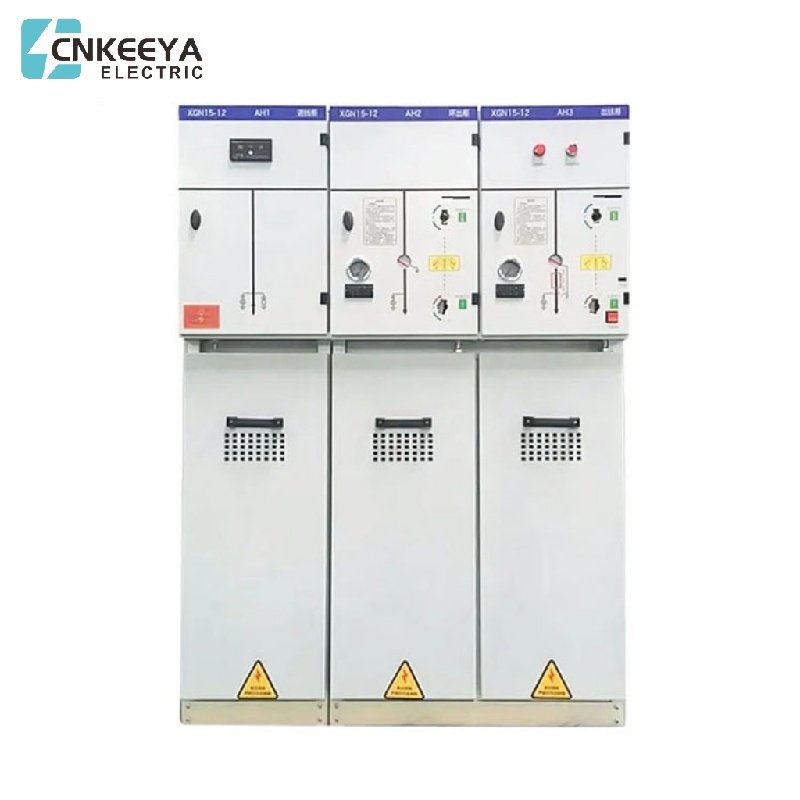

O gabinete RMU (unidade principal do anel), também conhecido como gabinete de média tensão, é um aparelho elétrico abrangente projetado para interconectar, medir e incorporar um disjuntor de tipo fixo com recursos de proteção ao transformador.

Esses armários são caracterizados por seu tamanho compacto, alta confiabilidade, recursos de segurança, facilidade de manutenção e opções de substituição e expansão direta. Dependendo de necessidades específicas, as RMUs são oferecidas em várias configurações de tensão, atendendo aos requisitos de instalação interna e externa.

Estrutura de uma unidade principal do anel (RMU)

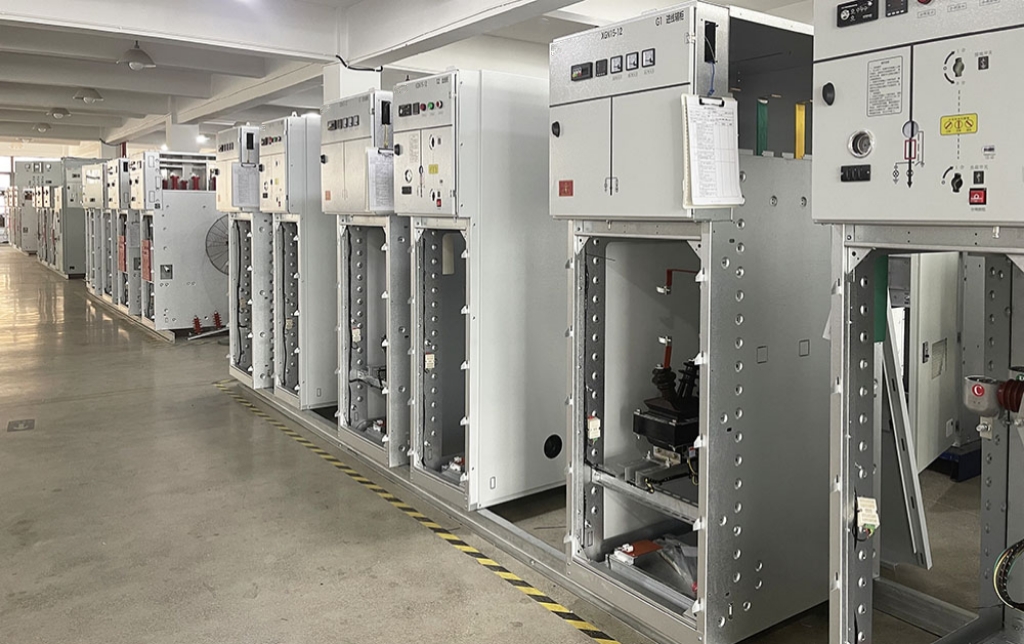

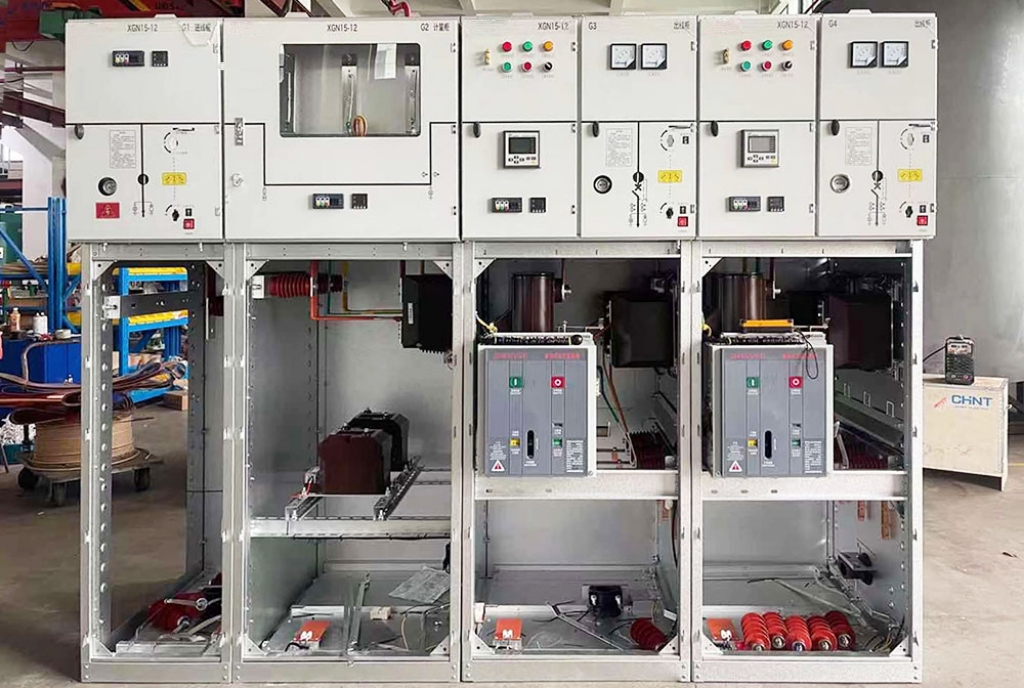

O gabinete RMU é estruturado com os compartimentos distintos de saída e cabos de entrada, que estão ligados isolando disjuntores e cabos que se estendem aos transformadores através do uso de disjuntores de carga e fusíveis de proteção.

Essencialmente, os componentes do comutador, que incluem disjuntores de carga, máquinas de corte, facas moídas, barramentos e terminais, estão alojados com segurança dentro de um tanque de gás SF6 construído a partir de um material altamente resistente a fatores ambientais como sujeira, óleo e graxa, garantindo a prevenção de corrosão.

Os armários da RMU são projetados com compartimentos separados que estão interconectados e divididos. Esses armários aderem aos padrões da RMU, disponíveis em configurações com dois, quatro ou seis compartimentos, dependendo dos requisitos específicos descritos pelo cliente.

Historicamente, a abordagem predominante para proteger os transformadores de média/baixa tensão nas grades de distribuição envolveu a combinação comum de fusíveis e facas cortadoras. Esse método era conhecido por sua simplicidade e custo-efetividade. Por outro lado, os disjuntores eram tipicamente reservados para estações de alta/média tensão (HV/MV), em vez de serem amplamente utilizadas em estações de tensão média/baixa (MV/LV).

Alguns recursos das engrenagens de troca RMU são as seguintes:

- Compacto e selado, possui uma pequena pegada com isolamento para maior segurança.

- Projetado para sistemas 11KV/33KV, normalmente classificados em 630 A com uma classificação de interrupção de 21ka.

- Equipado com três opções de isolamento: óleo, ar e isolamento de gás SF6 amplamente adotado.

- Normalmente configurado com duas linhas de entrada e uma de saída e vice -versa.

- Inclui dispositivos de proteção e medição distintos para funcionalidade adicional.

- Adequado para aplicações internas e externas, fornecendo versatilidade na instalação.

- Mitiga riscos relacionados ao fogo, priorizando a segurança em operação.
