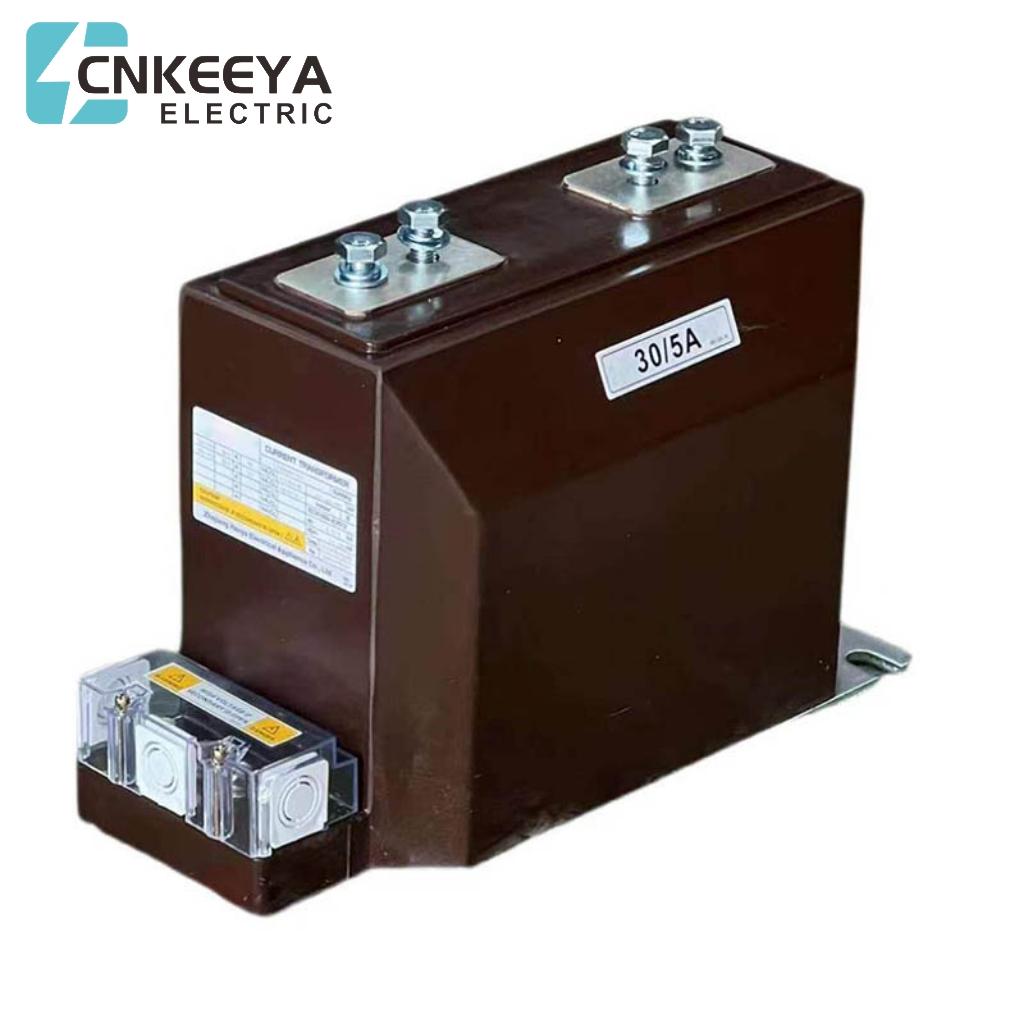

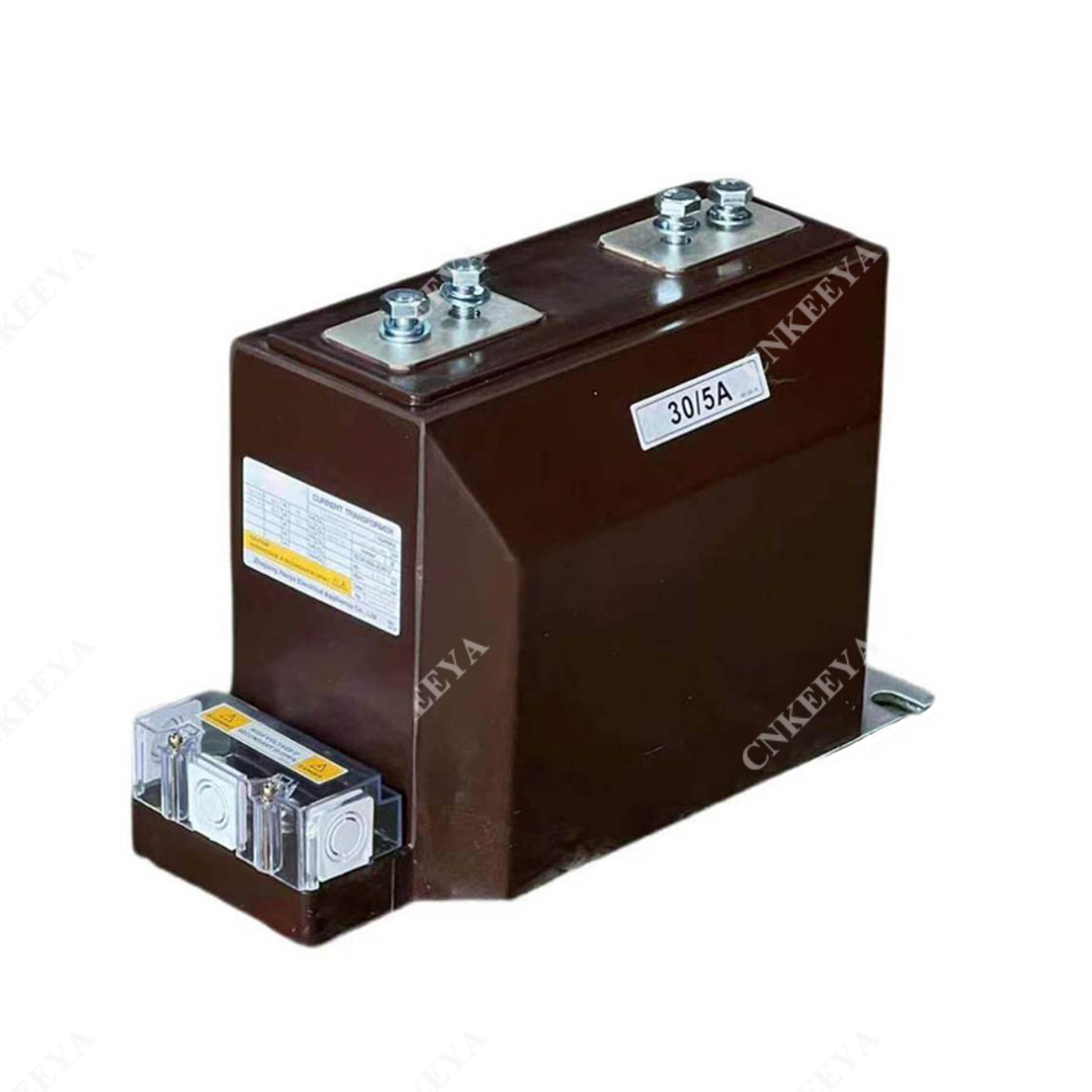

O transformador de corrente LZZBJ9-12 é um transformador de corrente tipo fundido de 10kV-12kV, pertencente ao transformador de corrente tipo pilar seco. É adequado para instalação interna e pode ser usado como transformador de corrente de medição e medição. Esta página da web apresenta principalmente a relação de transformação, diagrama de fiação, parâmetros, ampliação e significado do modelo do transformador de corrente LZZBJ9-12. A relação atual (taxa de transformação) é: 5-50/5, 1; 75-200/5, 1; 300-600/5, 1; 800-2500/5, 1; Nível de precisão: 0,2 (S), 0,5, 10P15; A tensão de trabalho é de 12kV;
O transformador de corrente LZZBJ9-12 é um produto de condição interna isolado em resina epóxi tipo pilar, adequado para medição de corrente e energia e proteção de relé em quadros de distribuição montados no meio ou outros tipos de quadros, em sistemas de energia com frequência nominal de 50 Hz e tensão nominal de 10 kV e abaixo. Este tipo de transformador de corrente é uma estrutura de pilar totalmente fechada, fundida com resina epóxi, resistente à poluição e à umidade. Aperte o parafuso uma vez durante a instalação para garantir um contato confiável.
Como qualquer transformador, um transformador de corrente possui enrolamento primário, núcleo e enrolamento secundário, embora alguns transformadores (incluindo transformadores de corrente) usem um núcleo de ar. Em princípio, a única diferença entre transformadores de corrente e transformadores de tensão (tipo regular) é que o primeiro é alimentado por uma corrente "constante", enquanto o último é alimentado por uma tensão "constante", onde "constante" tem significado teórico estrito do circuito .
O método de fiação do transformador de corrente é determinado de acordo com os requisitos operacionais da carga à qual está conectado. Os métodos de fiação mais comumente usados são estrela monofásica, trifásica e estrela incompleta.
Primeira letra: L - Transformador de Corrente
Segunda letra: A - Estilo Wall through; Tipo pilar Z; M - tipo barramento; D - Tipo de giro único; Estrutura em V invertido; Sequência J-Zero
Usado para detecção de aterramento; W - Antipoluição; Tipo exposto de enrolamento R
Terceira letra: Z - tipo de fundição em resina epóxi; C - Isolamento cerâmico; Q - Meio isolante de gás; W - Dedicado à proteção de microcomputadores
Quarta letra: B – com nível de proteção; C - Proteção diferencial; Nível DD; Tipo reforçado com Q; ZG reforçado com J
Quinto dígito: nível de tensão, número de série do produto
