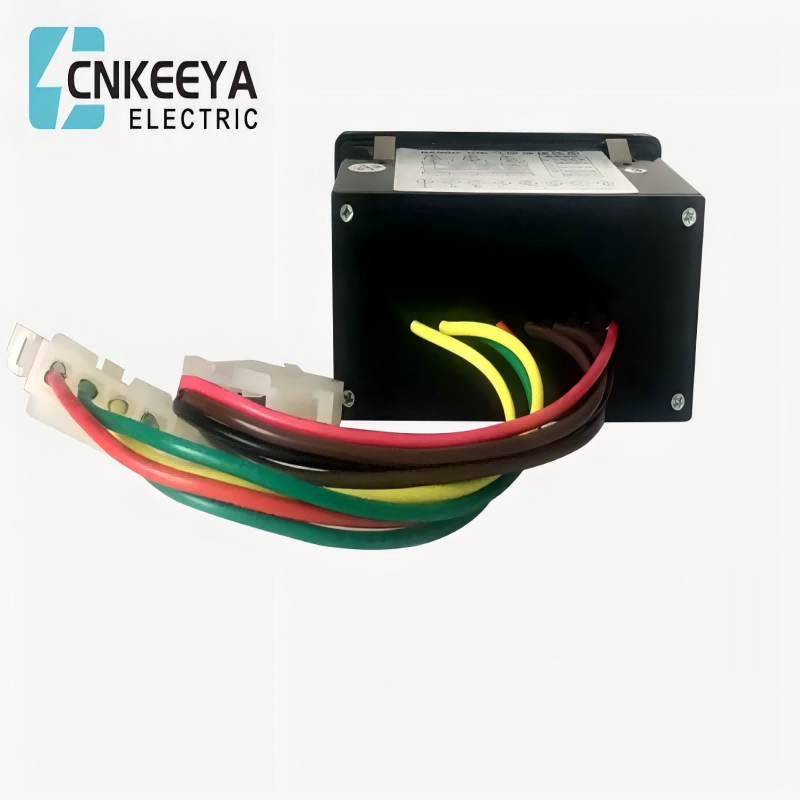

DXN8D-11/T4S

DXN8D-11/QT4S DC24V

Um display ao vivo é um tipo de dispositivo de segurança instalado diretamente em equipamentos elétricos internos para exibir visualmente se o equipamento elétrico tem tensão operacional. Quando o dispositivo está com tensão operacional, a janela do monitor pisca para avisar as pessoas que o equipamento de alta tensão está energizado e não há indicação quando não há energia.

Esta série de dispositivos é geralmente instalada em barramentos de entrada, disjuntores, transformadores principais, quadros de distribuição, aparelhos compostos GIS e outros locais onde é necessário exibir se estão energizados ou não, para evitar mau funcionamento elétrico. Esta série de dispositivos deve estar em conformidade com o padrão DL/T 538-2006 "Dispositivos de exibição ao vivo de alta tensão" na indústria de energia da República Popular da China. Capaz de confiabilidade, economia, adaptabilidade e funcionalidade abrangente.

Princípio de funcionamento

Este dispositivo utiliza o princípio de acoplamento de campo elétrico entre campos elétricos de alta tensão e sensores para realizar medições indutivas (sem contato) a uma distância segura. Seu princípio de funcionamento é mostrado na Figura 1. O dispositivo de travamento do display ao vivo de alta tensão consiste em duas partes: um sensor e um display. Existem quatro sensores, que estão alinhados com os corpos vivos trifásicos de "A, B, C, D" e o solo respectivamente. Eles não têm contato direto com o corpo energizado de alta tensão e mantêm uma certa distância segura. Ele recebe o sinal do campo elétrico do corpo vivo de alta tensão e o transmite ao display para comparação e julgamento;

Quando o dispositivo ou rede testado está energizado, as luzes indicadoras trifásicas "A, B, C" acendem, a luz indicadora "Operação" apaga e um sinal de travamento forçado é emitido.

Quando o dispositivo ou rede testado não estiver energizado, as luzes indicadoras trifásicas “A, B, C” se apagarão, a luz indicadora “Operação” acenderá e o sinal de bloqueio será liberado, permitindo a operação do dispositivo. O dispositivo adota controle de separação de fases e, quando qualquer fase é carregada, ele emite um alarme e emite um sinal de travamento forçado.

Quando o monitor perde a alimentação de controle, ele emite um sinal de bloqueio forçado para manter o estado de bloqueio. O monitor está equipado com uma função de "autoverificação", que pode detectar automaticamente vários módulos funcionais de sensores e displays. Em caso de mau funcionamento do dispositivo, a luz indicadora de “energia” permanecerá acesa, a luz indicadora de “operação” não acenderá e um sinal de travamento forçado sempre será emitido para manter o estado travado.

Um display ao vivo é um tipo de dispositivo de segurança instalado diretamente em equipamentos elétricos internos para exibir visualmente se o equipamento elétrico tem tensão operacional. Quando o dispositivo está com tensão operacional, a janela do monitor pisca para avisar as pessoas que o equipamento de alta tensão está energizado e não há indicação quando não há energia.

Uso de equipamento

Esta série de dispositivos é geralmente instalada em barramentos de entrada, disjuntores, transformadores principais, quadros de distribuição, aparelhos compostos GIS e outros locais onde é necessário exibir se estão energizados ou não, para evitar mau funcionamento elétrico. Esta série de dispositivos deve estar em conformidade com o padrão DL/T 538-2006 "Dispositivos de exibição ao vivo de alta tensão" na indústria de energia da República Popular da China.

Recursos do equipamento

Confiabilidade: Sensores indutivos (sem contato) podem detectar se o circuito está energizado além de uma distância segura, com direcionalidade óbvia, alta sensibilidade, segurança e confiabilidade.

Economia: O sensor não entra em contato direto com o corpo carregado e não há necessidade de testes de descarga parcial durante a instalação e manutenção. É simples, conveniente, tem baixos custos de manutenção e tem uma longa vida útil.

Totalmente funcional: possui funções como exibição de flash, autoverificação e ativação do circuito de travamento forçado, desempenhando verdadeiramente o papel de travamento forçado geral.

Adaptabilidade: Com diversas formas, pode ser amplamente utilizado em vários locais, como dispositivos combinados internos, externos, GIS e painéis de distribuição.
