Medição precisa de energia, medição de corrente e proteção de linhas de distribuição de energia, transformadores e equipamentos elétricos no sistema de energia

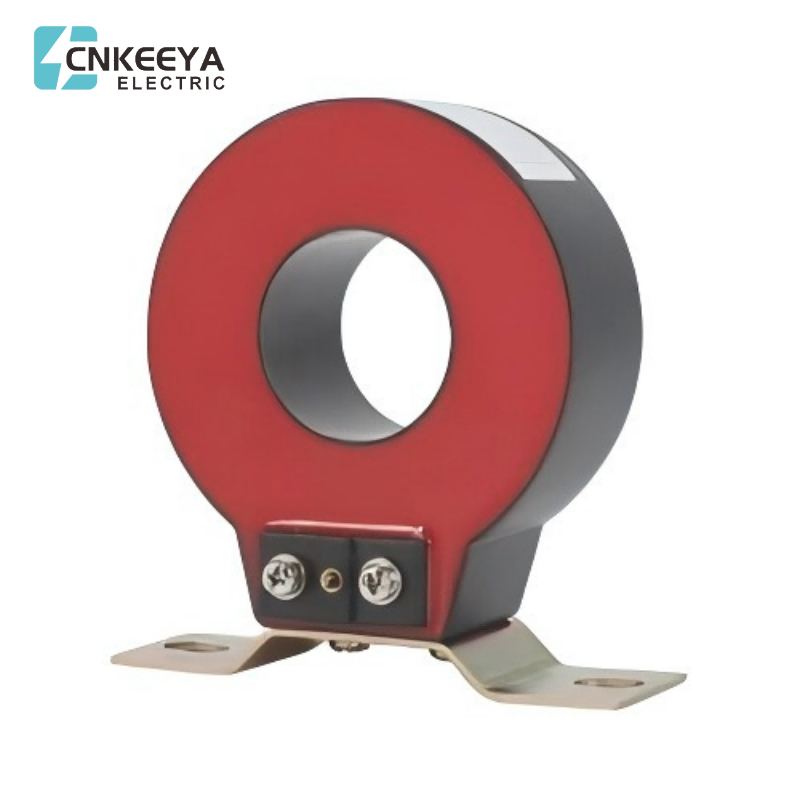

O transformador de corrente LMZC (1 、 2) -10 de alta precisão é adequado para sistemas de energia CA 35kV e 10kV abaixo da medição de corrente e energia e proteção de equipamentos de fonte de alimentação. O transformador de corrente tem as vantagens de tamanho pequeno, peso leve, fácil instalação, etc. O núcleo de medição desta série de transformadores de corrente é um compósito com alta permeabilidade e indução magnética de baixa saturação. Como material magnético, o núcleo de ferro dourado possui alta precisão de medição e fator de segurança do instrumento. A chapa de aço silício importada de alta qualidade foi avançada. Após o processamento, ela é usada como núcleo de ferro para proteger o enrolamento, garantindo o coeficiente limite preciso. Núcleo toróide e enrolamento secundário são adotados Resina epóxi de alta qualidade é fundida a vácuo em um invólucro de plástico retardador de chama, à prova de umidade, desempenho estável e livre de manutenção. Este tipo O transformador de corrente é pequeno em tamanho, leve e pequeno em espaço. Ele é fixado na sala de cabos do gabinete de distribuição do gabinete de rede em anel. Basta passar o cabo pelo furo interno, que é simples, rápido, harmonioso e bonito.
Condição de serviçoTemperatura ambiente:-35°C~+55°C, não excedendo +40°C.
A altura acima do nível do mar: 0 ~ 3000m.
Condições atmosféricas: Sem gases altamente poluídos, erosão, erosão, radioatividade. Parâmetros técnicos: Frequência nominal: 50 Hz ou 60 Hz
Corrente secundária nominal: 5A ou 1A
Tensão suportável de frequência de energia do enrolamento secundário: 3kV, 1min
Classificação do fator de segurança (FS) <5
padrão de aplicação:GB1208-2006;IEC 60044-1;NTC 2205
Classe de precisão: 0,5S ou 0,5, 1;
