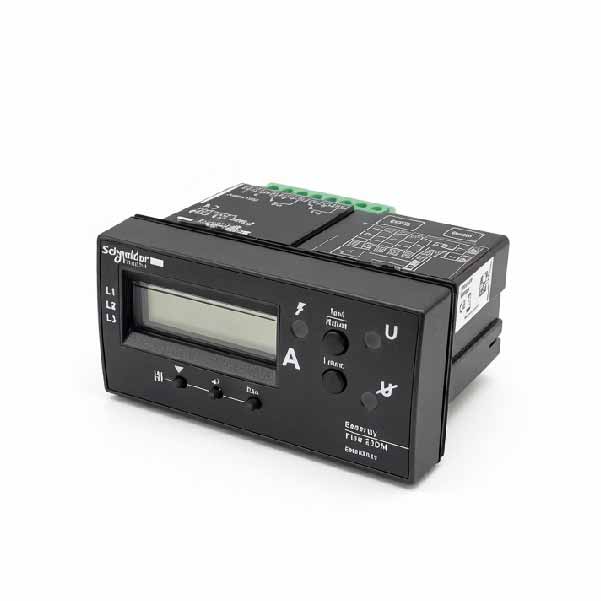

Relé de detecção de tensão FLAIR 23DM (peça nº EMS58355)

Relé de detecção de tensão FLAIR 23DM (código de peça EMS58355) Visão geral do produtoFLAIR 23DM é um dispositivo inteligente de monitoramento de tensão desenvolvido pela Schneider Electric para unidades principais de anel isolado a gás de média tensão (RMU, modelo SM6/RM6). Ele integra medição de tensão trifásica, alarme de falha na rede, detecção de linha ativa e comunicação Modbus remota. Ele pode ser combinado com indicadores de presença de tensão VPIS-V0 e cabos de conexão EMS58423 como um conjunto completo, amplamente utilizado em estações de comutação de distribuição e gabinetes RMU externos.

Monitoramento em tempo real da tensão trifásica L1/L2/L3, detectando com precisão o estado ativo, perda de tensão e falha de fase.

Indicação de canal de falha de rede de média tensão: captura automaticamente falhas de curto-circuito, falha de aterramento e perda de fase, exibe fase de falha e código de falha na tela LCD local.

Saída de relé para lógica de presença/ausência de tensão, para acionamento de indicadores luminosos locais ou alarmes remotos de equipamentos.

Porta de comunicação Modbus RTU integrada, compatível com conexão a sistemas SCADA e de automação de distribuição para upload remoto de dados e monitoramento autônomo.

Principais vantagens

Display LCD integrado para leitura de tensão local em tempo real e consulta de falhas, fácil comissionamento no local.

Projeto de montagem em trilho DIN, totalmente compatível com cubículos de manobra de média tensão Schneider.

Combinado com o indicador de tensão ativa VPIS-V0 original, todo o sistema está em conformidade com o padrão IEC 62271-206.

Hardware industrial para altas temperaturas, resistente a altas temperaturas, umidade e forte interferência eletromagnética dentro de gabinetes de distribuição.

Protocolo Modbus padrão compatível com a maioria das plataformas de monitoramento de distribuição, conveniente para atualização inteligente da rede elétrica.

Escopo de aplicação Unidades principais de anel de média tensão de 10kV ~ 36kV, painéis isolados a gás, gabinetes de distribuição externos, estações de distribuição de energia comerciais e residenciais.
