KEEYA, um player proeminente na indústria de equipamentos elétricos, é um fabricante distinto de interruptores de isolamento de alta tensão para ambientes internos. Com uma fábrica de última geração e compromisso com a excelência, a KEEYA se consolidou como fornecedora líder na China. Os produtos da KEEYA contam com a confiança de clientes em todo o mundo por sua tecnologia avançada e adesão a rigorosos padrões da indústria.
Interruptor de isolamento interno de alta tensão
Keeya, uma fábrica distinta e fornecedor confiável, é um participante importante na indústria de equipamentos elétricos, especializada na produção de interruptores avançados de isolamento de alta tensão para ambientes internos. Projetados com precisão em nossas instalações de última geração, esses interruptores de isolamento exemplificam tecnologia de ponta e confiabilidade superior em sistemas elétricos. Como fornecedores dedicados, priorizamos a colaboração com fornecedores de renome para garantir a integração de componentes de primeira linha, garantindo desempenho e segurança excepcionais. Com nossa nova linha de interruptores de isolamento de alta tensão internos, a Keeya continua a definir o padrão de durabilidade, eficiência e tecnologia moderna. Escolha Keeya como seu fornecedor para o que há de mais moderno em tecnologia de interruptores de isolamento e experimente o futuro do controle elétrico confiável e avançado.

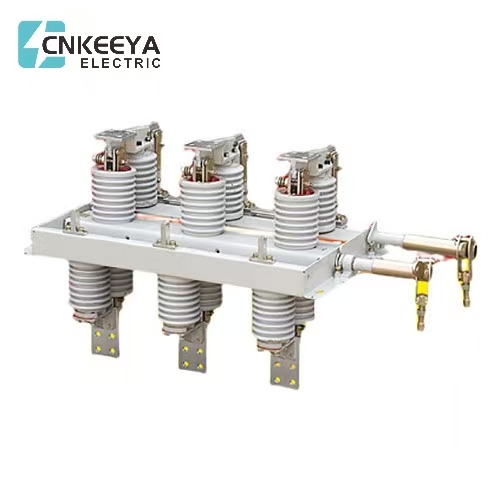

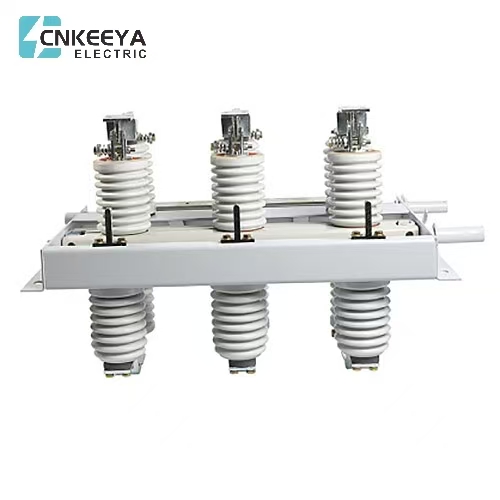

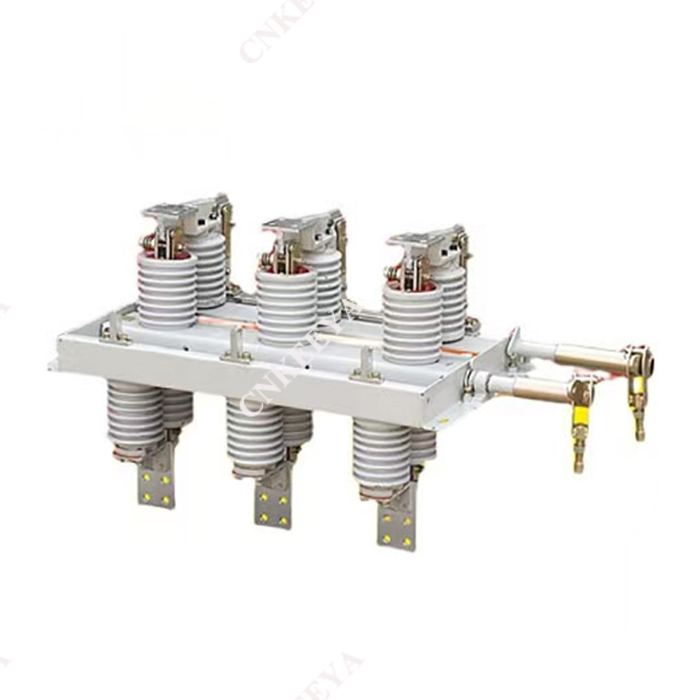

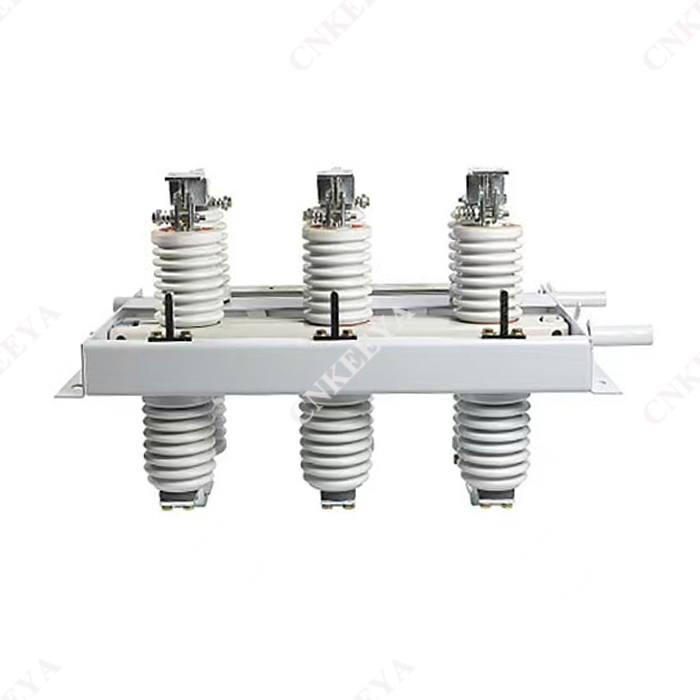

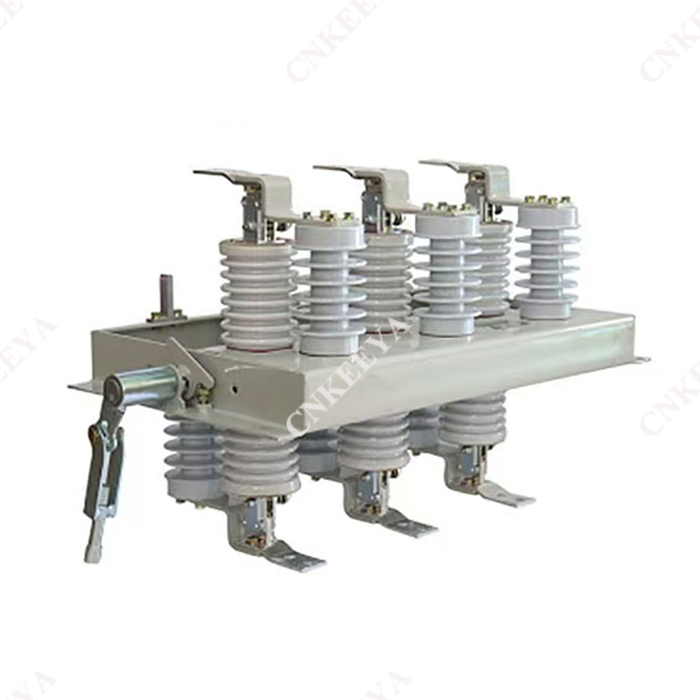

A chave seccionadora GN30-12(D) da KEEYA foi projetada para uso interno com uma tensão nominal de 12kV e opera em um sistema CA trifásico na frequência de 50/60Hz. Sua função principal é interromper e transferir corrente para aparelhos elétricos de alta tensão quando eles estão em estado de presença de tensão, mas sem carga. Esta chave é equipada com um contato móvel rotativo que pode ser facilmente instalado no quadro e também suporta instalação na parede. Está em conformidade com os padrões descritos em IEC62271-102.
1. Altitude: Até 1000 metros acima do nível do mar.
2. Temperatura ambiente: Entre -25°C e +40°C.
3. Umidade Relativa: Média diária não superior a 95%, e média mensal não superior a 90%.
4. Atividade Sísmica: Intensidade não superior a 8 graus.
5. As áreas designadas devem estar livres de quaisquer substâncias inflamáveis, explosivas, corrosivas e não devem estar sujeitas a vibrações fortes.
1. Incorpora um design bem pensado e uma estrutura pioneira.
2. Os pontos de contato são estrategicamente distribuídos em dois planos, resultando em força e pressão operacional mínimas, permitindo ajustes fáceis.
3. Componentes aprimorados para condução e condução.
4. Utiliza um contato móvel tipo coluna, reduzindo efetivamente a força operacional necessária e garantindo uma conexão de circuito confiável.
|
Item |
Modelo e especificação |
|||||
|
GN30-12/400-12,5 |
GN30-12/630-20 |
GN30-12/1000-31,5 |
GN30-12/1250-31,5 |
GN30-12/(1600-3150)-40 |
||
|
GN30-12D/400-12,5 |
GN30-12D/630-20 |
GN30-12D/1000-31,5 |
GN30-12D/1250-31,5 |
GN30-120/(1600-3150)-40 |
||
|
Tensão nominal (kV) |
12 |
|||||
|
Corrente nominal(A) |
400 |
630 |
1000 |
1250 |
1600-3150 |
|
|
Corrente suportável nominal de curta duração (kA) |
12.5 |
20 |
31.5 |
40 |
||
|
Duração(ões) nominal(is) de curto-circuito |
4 |
|||||
|
Corrente suportável de pico nominal (kA) |
31.5 |
50 |
80 |
100 |
||
|
Nível de isolamento nominal |
Avaliado em 1min. PF |
fase a fase/terra: 42, através de contatos abertos: 49 |
||||
|
tensão suportável (kV) |
||||||
|
Impulso relâmpago |
fase a fase/terra: 75, através de contatos abertos: 85 |
|||||
|
tensão suportável (kV) |
||||||
Aparência e dimensões de instalação do GN30-12/1250
O tipo "GW9-10G" de chave isolada de alta tensão externa é o equipamento de chave de alta tensão de CA monofásico 50Hz. O produto é adequado para sistemas de energia com tensão nominal de 10kV para estabelecer ou interromper o fornecimento de energia em circunstâncias de tensão e sem carga.
O isolador adota haste de gancho isolada para operar.
1.A altitude não excede 1000m;
2.A temperatura do ar ambiente:Máximo +40*C:;Mínimo:Área Geral -30°C.Paramos -40°C;
3. A pressão do vento não excede 700Pa. (ou correspondendo a 34 m/s de velocidade do vento):
4.A intensidade do terremoto não excede 8 graus,
5. A situação de trabalho é sem vibrações violentas frequentes;
8. O local de instalação do isolador de tipo comum deve ser mantido em forma de oscilação g9s, deposição química de fumaça, névoa salina. pó
e outros materiais explosivos e corrosivos que afetam seriamente o isolamento e a capacidade de condução do isolador.
7. O isolador do tipo à prova de poluição é aplicado a áreas de condução sujas severas, no entanto. não deve haver materiais explosivos e materiais que causem incêndio.
