Interruptor de carga de alta tensão interna

A CNKEEYA, um fabricante distinto com sede na China, é especializado na produção de interruptores de carga de alta tensão interna de ponta. Com uma fábrica de última geração, Keeya se estabeleceu como um participante líder na indústria de equipamentos elétricos. Sua experiência e comprometimento com a excelência garantem que seus interruptores de carga atendam aos mais altos padrões de qualidade e confiabilidade. Keeya colabora com fornecedores respeitáveis para obter componentes de primeira linha, garantindo o desempenho excepcional de seus produtos.

Enviar consulta

Descrição do produto

A CNKEEYA, uma fábrica líder e fornecedora de confiança, se destaca na indústria de equipamentos elétricos com sua experiência na produção de interruptores de carga de alta tensão interna de ponta. Projetado com precisão em nossa instalação de última geração, esses comutadores de carga mostram tecnologia avançada e confiabilidade incomparável no gerenciamento de cargas de alta tensão. Como fornecedores dedicados, priorizamos a colaboração com fornecedores respeitáveis, garantindo a incorporação de componentes de alto nível para garantir um desempenho e segurança excepcionais. Com nossa nova linha de interruptores de carga de alta tensão interna, a CNKEEYA continua a definir a referência para durabilidade, eficiência e tecnologia moderna. Escolha a CNKEEYA como seu fornecedor para obter a mais recente tecnologia de comutação de carga e experimente o futuro do controle elétrico confiável e avançado.

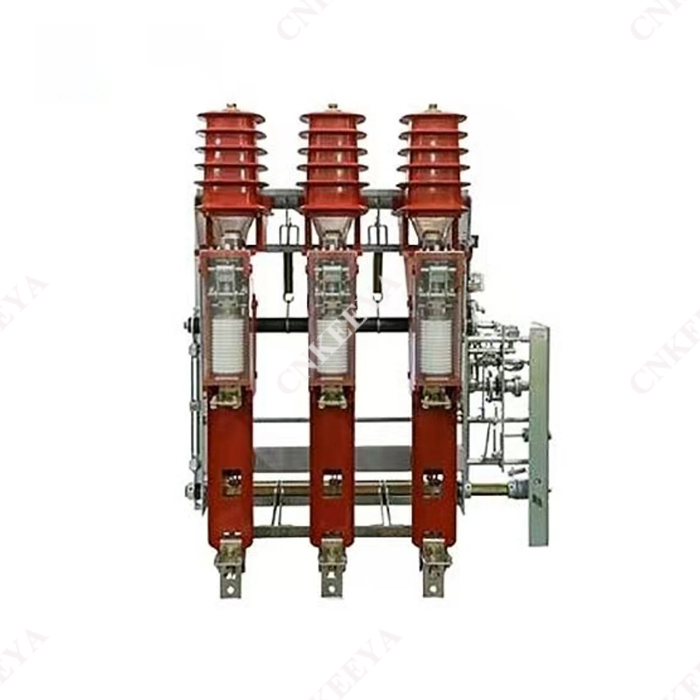

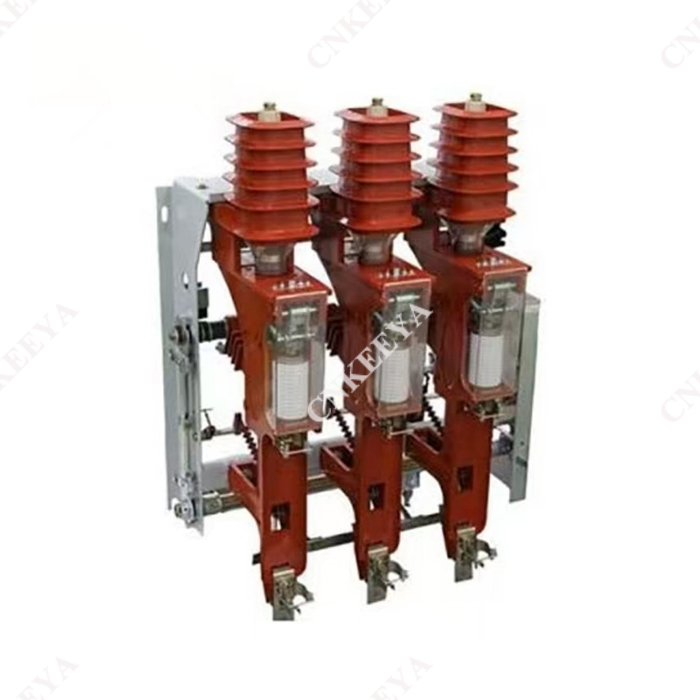

O interruptor de carga de alta tensão de alta tensão FZN25-12 opera em um sistema CA trifásico com uma frequência de 50Hz, projetada para instalações internas com uma tensão nominal de 12kV. Esses comutadores encontram aplicação crucial em uma variedade de configurações, incluindo empresas industriais e de mineração, clínicas, subestações e muito mais. Eles servem como dispositivos de proteção e controle elétricos vitais para gerenciar a corrente de divisão e carga, corrente de loop, operações de transformador sem carga e corrente de carregamento de cabos.

Na distribuição urbana e nas configurações de energia industrial, o interruptor de carga da série FZN25-12, em conjunto com o aparelho de combinação trifásico, é essencial. Garante controle de carga eficiente e proteção de curto-circuito em redes de anel trifásico ou configurações de fonte de alimentação terminais. A combinação com transformadores elétricos e outros equipamentos aprimora a confiabilidade do circuito e a relação custo-benefício, beneficiando particularmente as redes de anel, unidades de fonte de alimentação de radiação dupla e subestações do tipo caixa.

Parâmetros operacionais:

1. Elevação: até 1000 metros acima do nível do mar.

2. Temperatura do ar ambiente: mantida dentro da faixa de -25 ° C a +40 ° C.

3. Umidade relativa: média diária não superior a 95%e média mensal não superando 90%.

4. Atividade sísmica: intensidade não superior a 8 ° na escala Richter.

5. Ausência de riscos de incêndio, atmosferas explosivas, corrosivos químicos e vibrações excessivas.

6. Classe de poluição: II

Parâmetro técnico

Desempenho do produto

número de série	projeto		unidades	parâmetro
				FZN25-12D/T630-20	FZRN25-12D/T125-31.5
1	A tensão nominal		Kv	12
2	Frequência nominal		Hz	50
3	Corrente classificada		A	630	125
4	Nível de isolamento nominal	Frequência de potência de 1min de resistência à tensão	Kv	Fratura da câmara de extinção de arco 30; no solo, interfase 42; fratura de isolamento 48
		Choque de raios resistente à tensão	Kv	No solo, fase 75; fratura de isolamento 85
5	Corrente de estabilidade dinâmica nominal (pico)		O	50	-
6	4s Corrente estabilizada por calor		O	20	-
7	Corrente de quebra de carga ativa nominal		A	630	125
8	Corrente de quebra de circuito fechado nominal		A	630	125
9	Corrente de quebra de carregamento de cabo nominal		A	10	10
10	Desligue a capacidade do transformador sem carga		KVA	1250	1250
11	Corrente de quebra de curto -circuito nominal		O	-	31.5
12	Corrente de transferência nominal, corrente de transferência nominal		A	-	2000
13	Tipo de fusível			-	Sdlaj-12 sflaj-12
14	O impacto produz energia		J	-	2-5 （Medium)
15	Corrente de fechamento de curto -circuito nominal		O	50
16	Corrente dinâmica de comutação de solo		O	50
17	Corrente de estabilidade térmica 2S do interruptor do solo		O	20
18	Tensão nominal do circuito auxiliar		V	AC/CD: 220/110
19	Vida mecânica		próximo	10000

1. Apresentando os modos de operação manual e CA/CC, atende aos requisitos de um sistema de energia "três remoções".

2. O isolamento e a eliminação da placa de isolamento evitam efetivamente acidentes de curto-circuito internos causados por fraturas da placa de isolamento.

3. A válvula de freio especialmente estruturada, os pontos de interruptor de carga e o isolamento automático da fratura da porta dos fundos fornecem proteção robusta.

4. Os contatos de cobre nas linhas de saída e entrada têm uma espessura aumentada para melhorar a condutividade, mantendo seu objetivo original.
