Interrupção de falha em nível de milissegundos! Diagrama completo de desmontagem de equipamentos GIS

No intrincado e interconectado sistema de energia, componentes como barramentos, linhas de transmissão e transformadores formam uma rede complexa. Qualquer curto-circuito ou sobrecarga em qualquer ponto pode desencadear falhas em cascata, levando potencialmente ao colapso da rede. Nesta edição, nos aprofundamos diretamente no “núcleo” dos equipamentos GIS! Através de uma série de diagramas esquemáticos dinâmicos de "nível de princípio", combinados com uma análise estrutural precisa, ilustramos vividamente sua cadeia técnica central para garantir a segurança da rede sob condições totalmente vedadas - desde a poderosa extinção do arco do gás SF₆ e o isolamento claro das chaves seccionadoras, até o intertravamento lógico preciso dos mecanismos de cinco proteção e o travamento confiável da proteção de aterramento, até a garantia de isolamento fornecida pela vedação da câmara de gás.

Análise técnica e pesquisa de aplicação de painéis metálicos isolados a gás SF₆ (GIS)

Este artigo toma como exemplo o equipamento GIS-220kV/145kV da CNKEEYA ELECTRIC e o analisa a partir de quatro dimensões: princípios técnicos, composição estrutural, instalação e manutenção e cenários de aplicação, revelando as principais vantagens do painel de distribuição em invólucro metálico (GIS) isolado a gás na transmissão de energia de alta tensão. Através do isolamento de gás SF₆ e de uma estrutura metálica, o GIS alcança alta confiabilidade, design compacto e características de manutenção seguras, tornando-o adequado para nós de energia críticos, como hubs de rede e subestações. Fornece suporte técnico para a operação estável de sistemas de energia modernos.

1. Introdução

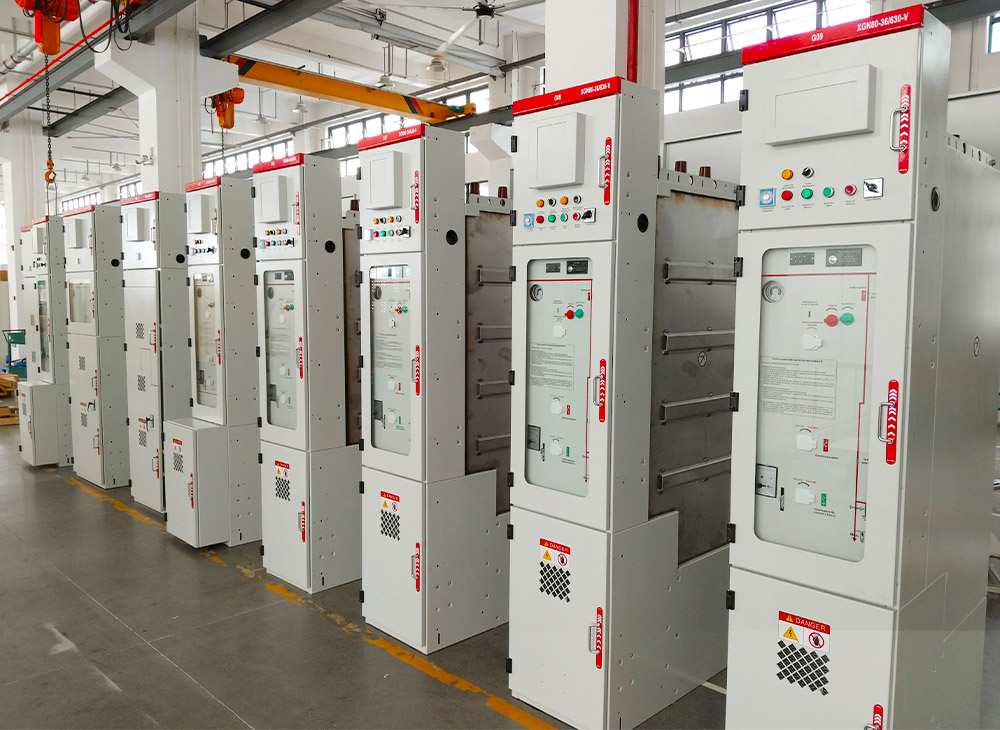

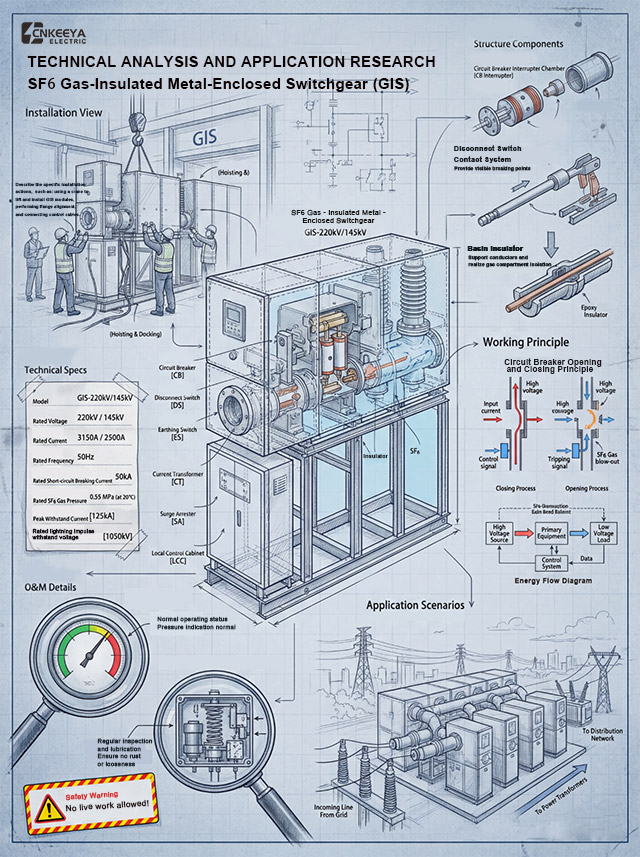

Com os níveis crescentes de tensão dos sistemas de energia e os requisitos mais rigorosos para a confiabilidade do fornecimento de energia, o painel de distribuição em invólucro metálico (GIS) isolado a gás tornou-se um componente central na transmissão de energia de alta tensão/ultra-alta tensão devido às suas vantagens, como alta resistência de isolamento, área ocupada pequena e fácil manutenção. Com base no diagrama técnico do equipamento GIS-220kV/145kV da CNKEEYA ELECTRIC, este artigo analisa sistematicamente seus princípios técnicos, projeto estrutural, instalação e manutenção e cenários de aplicação, fornecendo referências teóricas e práticas para a seleção, instalação e manutenção de GIS.

2. Princípios Técnicos e Recursos Básicosresolução

2.1 Princípio de Funcionamento: A Lógica “Abrir-Fechar” dos Disjuntoresolução

A unidade operacional central do GIS é o disjuntor (CB), cujo processo de "abertura-fechamento" depende das propriedades de isolamento e extinção de arco do gás SF₆:

Processo de fechamento: Após receber instruções do gabinete de controle (Sistema de Controle), os contatos do disjuntor fecham, permitindo que a corrente flua da fonte de alta tensão (Fonte de Alta Tensão) através do circuito principal até a carga de baixa tensão (Carga de Baixa Tensão), completando a transmissão de energia.

Processo de abertura: Quando o sistema detecta uma falha (por exemplo, um curto-circuito), um sinal de controle aciona a separação dos contatos do disjuntor. O gás SF₆ se decompõe sob a alta temperatura do arco, gerando meios extintores de arco para extinguir rapidamente o arco e cortar a corrente de falta, garantindo a segurança da rede.

Além disso, a chave seccionadora (DS) fornece pontos de interrupção visíveis, proporcionando isolamento elétrico durante a manutenção, enquanto a chave de aterramento (ES) aterra o circuito durante a manutenção do equipamento para evitar ferimentos causados ​​por eletricidade induzida.

2.2 Parâmetros Técnicos: Definindo Limites de Desempenho

Tomando o GIS-220kV/145kV como exemplo, os principais parâmetros técnicos são os seguintes:

Tensão nominal: 220kV / 145kV (adaptável a redes de diferentes níveis de tensão);

Corrente nominal: 3150A/2500A (atendendo aos requisitos de transmissão de alta potência);

Frequência nominal: 50Hz (correspondendo ao sistema de frequência de energia);

Corrente nominal de curto-circuito: 50kA (suportando impacto de alta corrente durante falhas de curto-circuito);

Pressão do gás SF₆: 0,35 MPa (20℃), garantindo desempenho de isolamento e extinção de arco;

Corrente suportável de pico: 125kA (valor máximo da corrente suportável de curto-circuito de curto prazo);

Tensão suportável de impulso atmosférico: 1050kV (suportando os danos causados ​​por sobretensão atmosférica ao equipamento).

Esses parâmetros definem coletivamente o nível de isolamento do GIS, a capacidade de transporte de corrente e os limites de tolerância a falhas, servindo como base fundamental para a seleção de equipamentos e compatibilidade da rede.

3. Composição Estrutural: Precisão do Projeto Modular

O GIS alcança alta integração através de “módulos funcionais + invólucro metálico + isolamento de gás SF₆”. Os principais componentes estruturais incluem:

Câmara do interruptor do disjuntor (Câmara do Interruptor CB): Desempenha as funções de extinção e interrupção do arco, com design preciso de contato interno para garantir a confiabilidade das operações de abertura e fechamento;

Sistema de contato da chave seccionadora (Sistema de contato da chave seccionadora): Fornece "pontos de ruptura visíveis" e obtém isolamento do circuito por meio de ligação mecânica;

Isolador de bacia (Isolador de bacia): Suporta condutores e fornece isolamento entre câmaras de gás, preenchidas com gás SF₆ para garantir estanqueidade ao ar e desempenho de isolamento;

Isolador epóxi (Isolador Epóxi): Fornece isolamento auxiliar e suporte mecânico, com forte resistência às intempéries para se adaptar a ambientes operacionais complexos;

Transformador de corrente (TC) e transformador de tensão (PT): Realize medição de potência e aquisição de sinal de proteção;

Pára-raios (SA): Limita a amplitude das sobretensões, protegendo os equipamentos contra danos causados ​​por raios ou sobretensões de manobra;

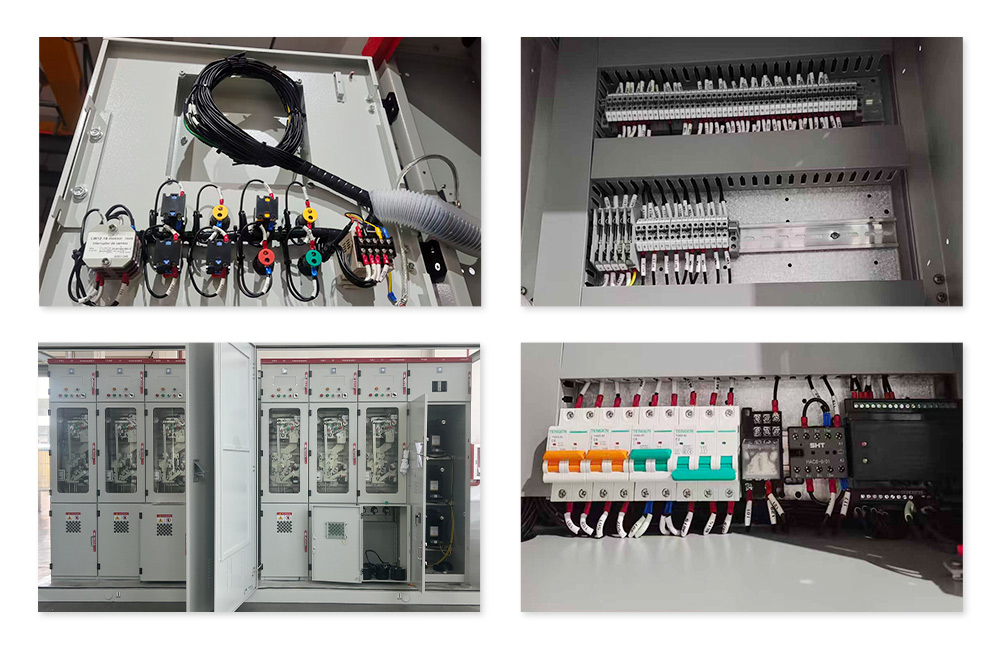

Gabinete de controle local (LCCC): Integra funções de controle, monitoramento e comunicação, permitindo operação localizada e feedback de status do equipamento.

4. Instalação e Manutenção: Equilibrando Segurança e Eficiência

4.1 Processo de instalação: operações de precisão garantem confiabilidade

A instalação do SIG deverá seguir o processo de “teste de içamento, ancoragem e estanqueidade”:

Içamento (Içamento): Içar com precisão os módulos GIS para a posição predeterminada usando equipamento de elevação para evitar colisões ou deformações;

Docking (Docking): Conecta módulos através de interfaces mecânicas precisas para garantir vedação da câmara de gás e conexões elétricas confiáveis;

Teste de estanqueidade: Após o enchimento com gás SF₆, monitore as mudanças de pressão nas câmaras de gás para confirmar que não há vazamento (devem ser tomadas medidas de proteção em caso de vazamento de gás SF₆, conforme avisos de segurança).

Durante a instalação, é essencial controlar rigorosamente o posicionamento espacial, a calibração de torque e os testes de vedação para garantir a operação estável a longo prazo do equipamento após o comissionamento.

4.2 Foco de Manutenção: Monitoramento de Condição e Manutenção Preventiva

A manutenção do GIS concentra-se no "status visível e pré-controle de defeitos":

Monitoramento de pressão: monitore a pressão do gás SF₆ em tempo real por meio de manômetros. Se for detectada pressão anormal (por exemplo, abaixo de 0,35 MPa), investigue e repare vazamentos e reabasteça o gás;

Inspeção visual: Inspecione regularmente os invólucros, contatos e isoladores do equipamento para garantir que não haja ferrugem, folga ou vestígios de descarga;

Teste funcional: Simule operações de abertura e fechamento através do gabinete de controle local (LCCC) para verificar a confiabilidade operacional de disjuntores e chaves seccionadoras.

O núcleo da manutenção é “a prevenção em primeiro lugar”, identificando antecipadamente potenciais defeitos através de inspeções regulares para evitar a escalada de falhas.

5. Cenários de Aplicação: Adaptabilidade a Nós Críticos da Grade

O GIS é adequado para cenários com requisitos rigorosos de "pequena área ocupada, alta confiabilidade e baixa interferência eletromagnética", como:

Subestações urbanas: o design compacto do GIS reduz significativamente a área ocupada pelas subestações, adaptando-se aos recursos terrestres limitados nas áreas centrais urbanas;

Subestações centrais: Altos níveis de tensão (220kV) e forte capacidade de resistência a curto-circuitos (50kA) garantem a transmissão de energia da rede regional e o isolamento de falhas;

Integração da rede de energia renovável: A baixa radiação eletromagnética e a alta confiabilidade atendem aos requisitos de “fraca integração da rede” das usinas eólicas e fotovoltaicas, melhorando a estabilidade da rede.

O painel de distribuição em invólucro metálico (GIS) isolado a gás SF₆ alcança miniaturização, inteligência e alta confiabilidade em sistemas de energia de alta tensão por meio de sua arquitetura inovadora de "isolamento a gás + invólucro metálico + design modular". Tecnologicamente, as propriedades de extinção de arco e isolamento do gás SF₆ apoiam a abertura e fechamento eficientes de disjuntores. Estruturalmente, o design modular melhora a capacidade de manutenção e a escalabilidade. Em aplicações práticas, a ampla adaptabilidade do GIS em redes urbanas, subestações centrais e outros cenários demonstra o seu valor central nos sistemas de energia modernos. No futuro, com o desenvolvimento de gases ecológicos (por exemplo, ar seco, nitrogénio fluorado) e os avanços nas tecnologias de manutenção digital, o GIS evoluirá ainda mais em direção ao desenvolvimento "inteligente e de baixo carbono", continuando a salvaguardar a segurança da rede.
