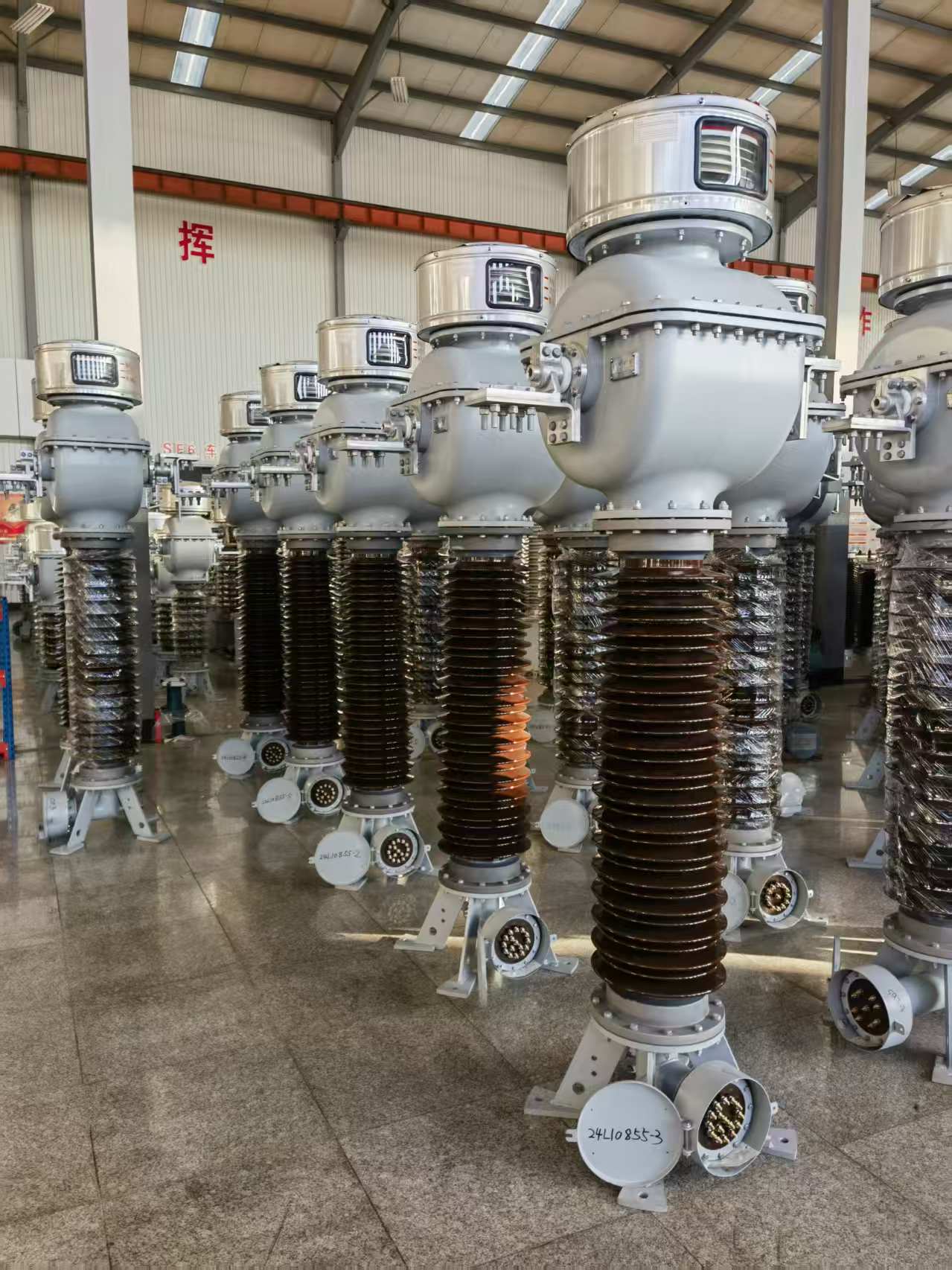

LW□-252 Disjuntor externo de hexafluoreto de enxofre CA de alta tensão (SF₆)

  O disjuntor externo de hexafluoreto de enxofre (SF₆) CA de alta tensão LW□-252 é um produto externo. É adequado para redes de energia CA 50 Hz com tensão máxima de 252 kV em áreas onde a altitude não excede 2.000 metros, a temperatura ambiente não é inferior a -30 ℃ e a classe de poluição não é superior à Classe IV. É utilizado para interromper corrente nominal e corrente de falha, ou comutar linhas de circuito, realizando o controle e proteção de sistemas de potência, podendo também ser utilizado como disjuntor de interconexão.

   Este produto usa gás SF₆ como meio isolante e extintor de arco, adota tecnologia importada de extinção de arco com autoenergia e está equipado com um novo mecanismo operacional de mola. Possui longa vida útil elétrica, baixo trabalho operacional, baixo ruído e alta confiabilidade, com estrutura simples, tamanho compacto e longo período livre de manutenção. Está bem adaptado à atual tendência de desenvolvimento de equipamentos elétricos isentos de óleo e de grande capacidade.

 Características estruturais

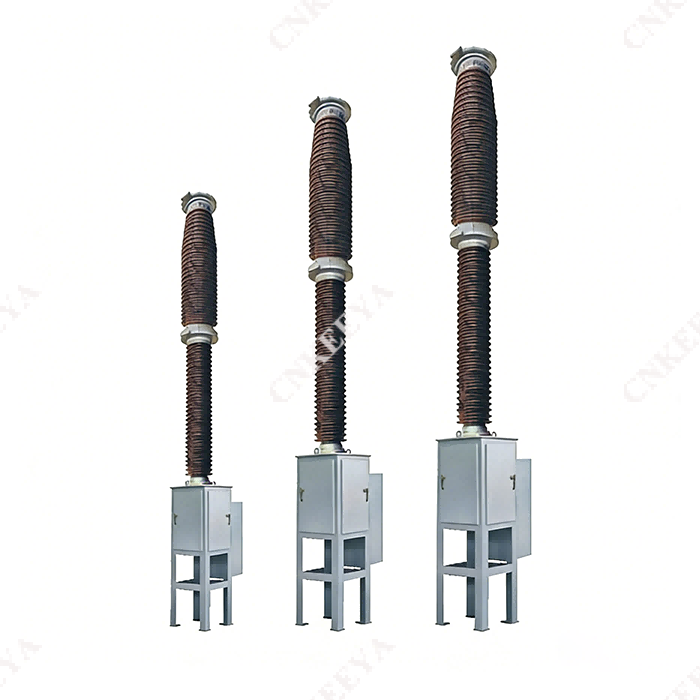

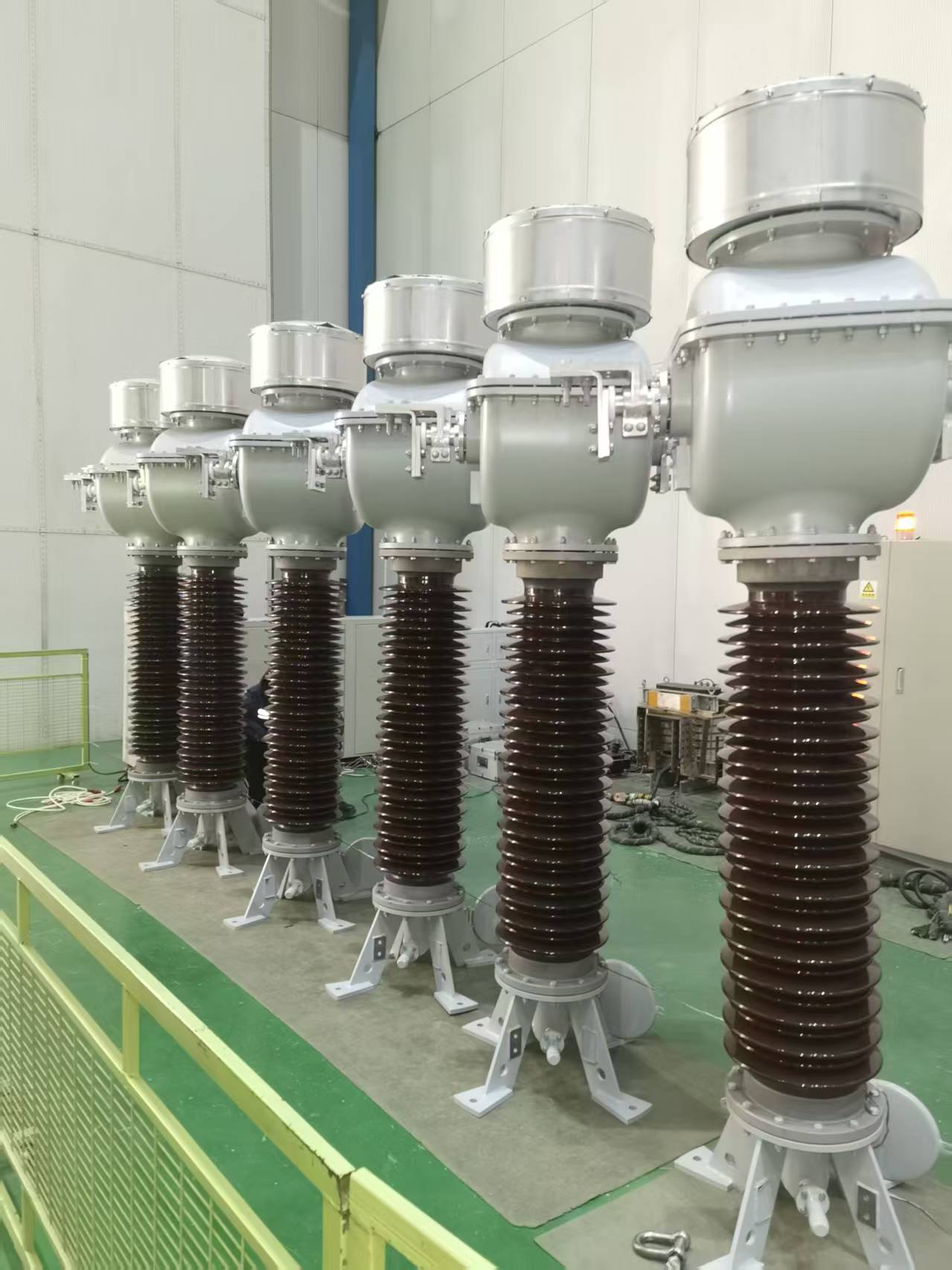

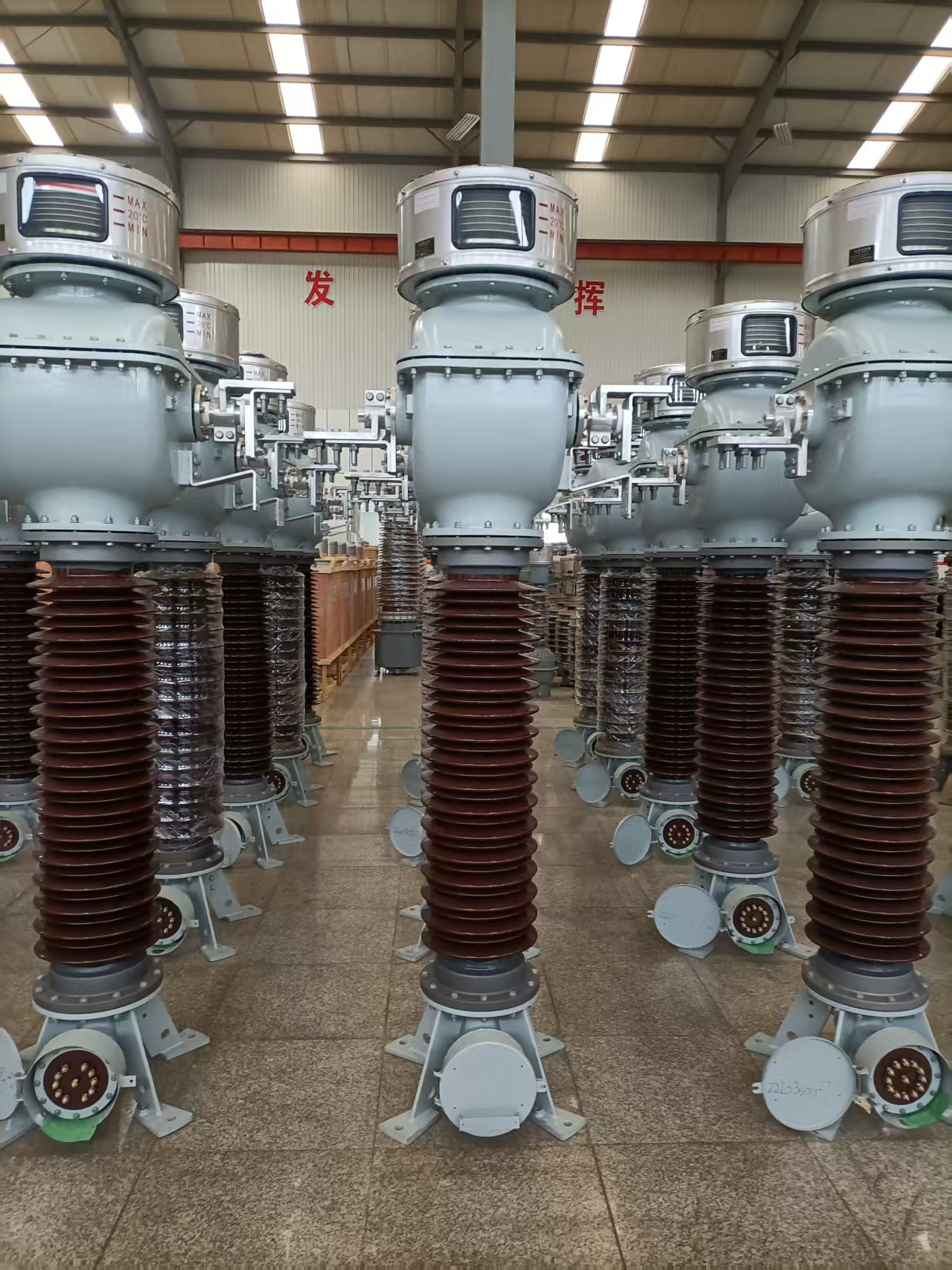

    O disjuntor adota uma estrutura de interrupção única de pilar de porcelana trifásica, com um mecanismo operado por mola para cada fase e ligação elétrica trifásica, de modo que a aparência é nova e requintada. O disjuntor usa gás SF6 como meio de isolamento e extinção de arco, e adota um relé de densidade do tipo ponteiro para monitorar seu progresso de pressão e densidade. Devido ao uso do princípio de extinção de arco autoalimentado e ao design otimizado no sistema de movimento do disjuntor, a eficiência mecânica foi efetivamente melhorada e a potência operacional foi reduzida;

    Excelente desempenho de frenagem e longa vida útil elétrica;

 Cada poste deste produto é instalado em uma caixa de mecanismo, montada centralmente na fundação. A caixa contém um mecanismo operado por mola e uma unidade de controle elétrico. A haste de saída do mecanismo está conectada ao braço da manivela. A superfície do suporte da caixa do mecanismo é galvanizada a quente e os fixadores são galvanizados a quente. O invólucro da caixa do mecanismo é feito de aço inoxidável, portanto o produto possui excelente resistência à corrosão. Alta confiabilidade mecânica, capaz de operação frequente;

    Devido à alta resistência de isolamento inerente ao gás hexafluoreto de enxofre e ao uso do movimento de contato nos disjuntores, não há reacendimento da corrente capacitiva durante a interrupção do disjuntor;

    O nível de isolamento externo é alto e o isolamento externo é projetado com uma grande distância de fuga, que apresenta excelente desempenho de resistência à poluição.

    Forte capacidade de transporte de corrente: Realize testes de aumento de temperatura 1,2 vezes a corrente nominal de 4000A, e ainda há uma grande margem para aumento de temperatura em cada ponto;

    A estrutura geral da aparência do produto é compacta, fácil de instalar e depurar no local e a carga de trabalho de manutenção é pequena.

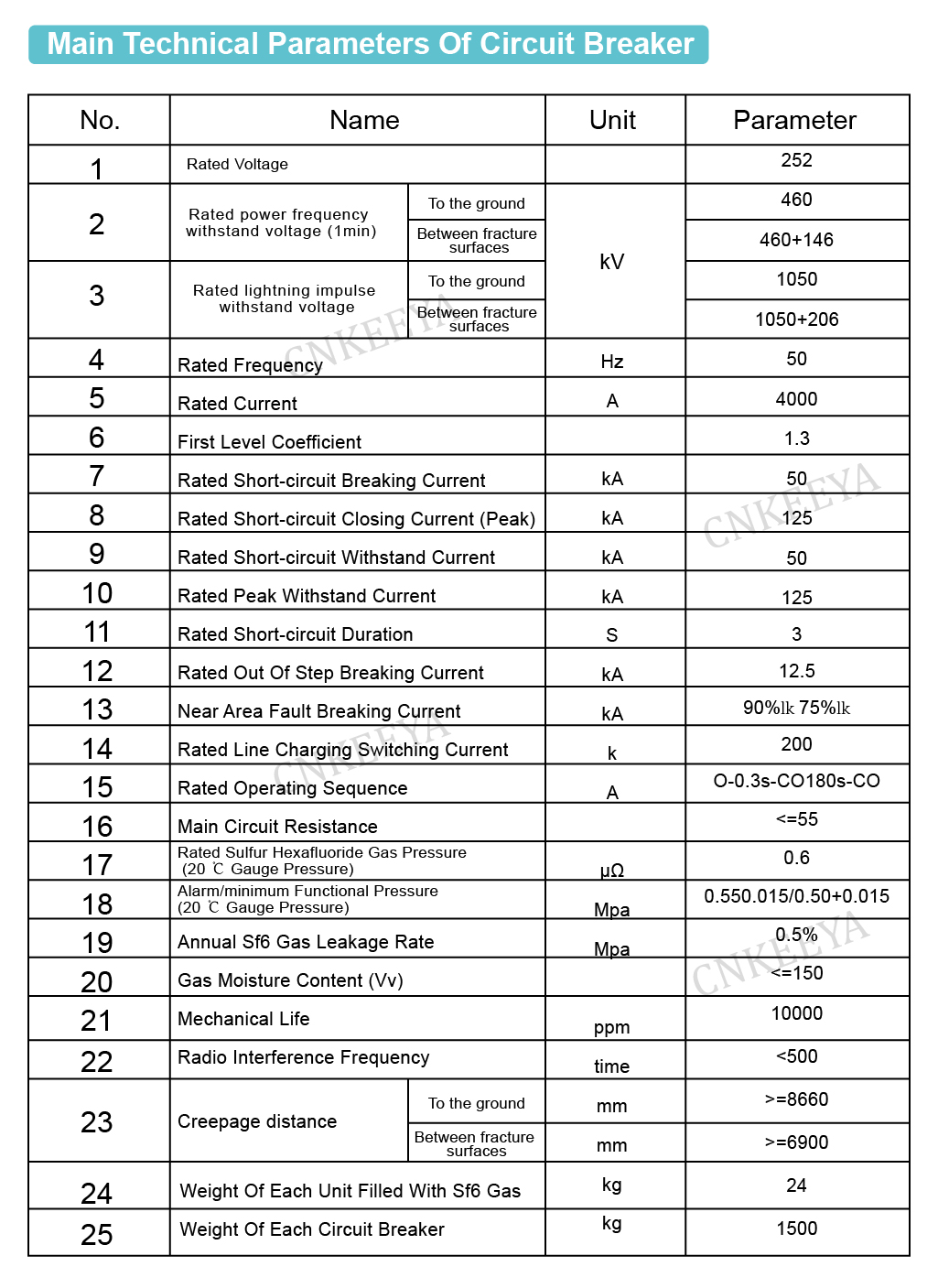

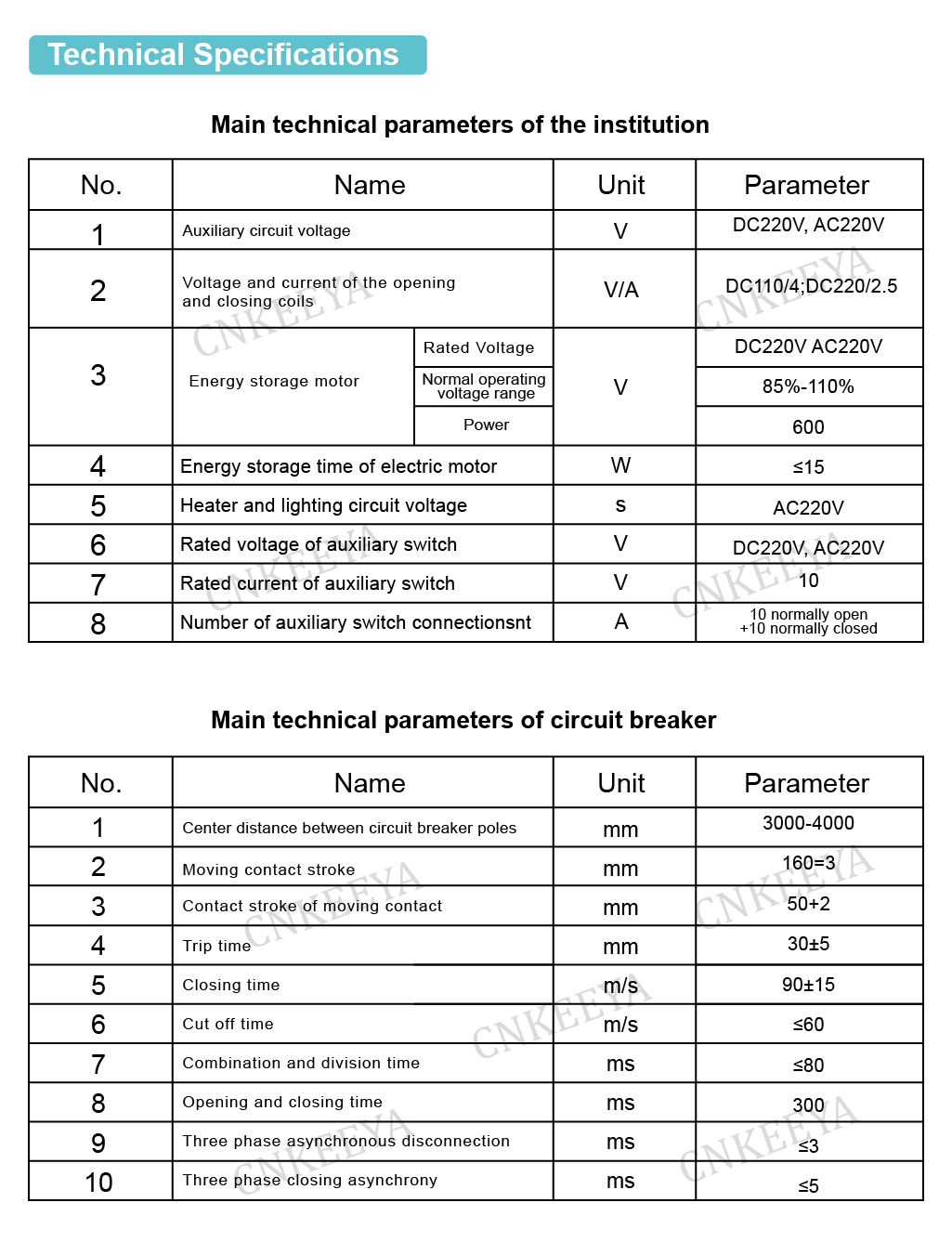

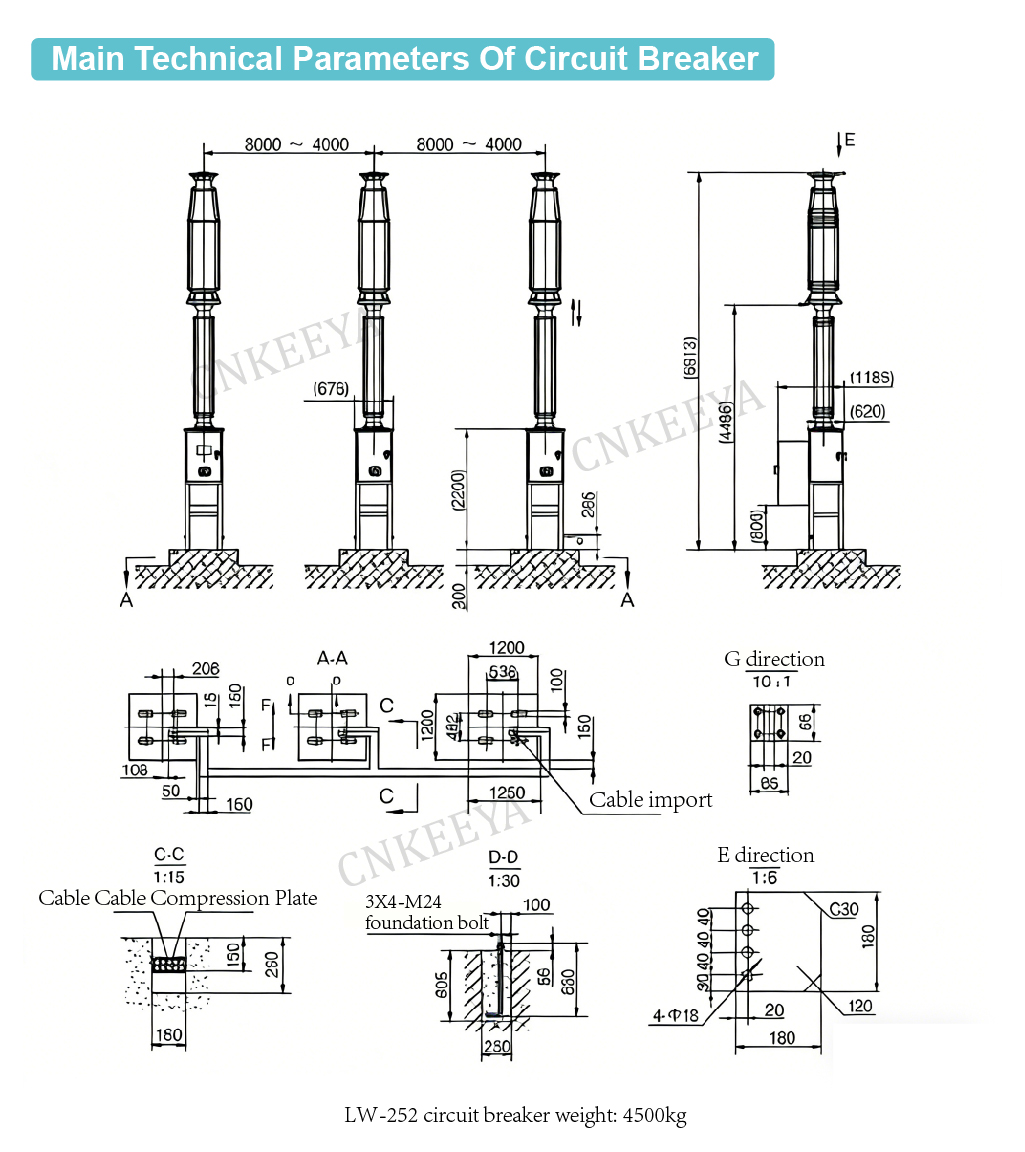

 1. Peso M: 4500kg (com gás); Peso total do gás: 24kg.

2. Carga básica: estática 4500kg (três pólos); 1500kg (por poste) direção horizontal dinâmica F: 2500kg; Direção vertical (para cima) 3500kg; Direção vertical (para baixo)6000kg

 3. O nivelamento da superfície do concreto não deve exceder 1,5 mm.

 4. O orifício de instalação para conectar o bloco terminal ao fio primário é perfurado pelo usuário no local de acordo com suas necessidades, e o material do bloco terminal é liga de alumínio 2A12-T4.

 Instruções para pedidos

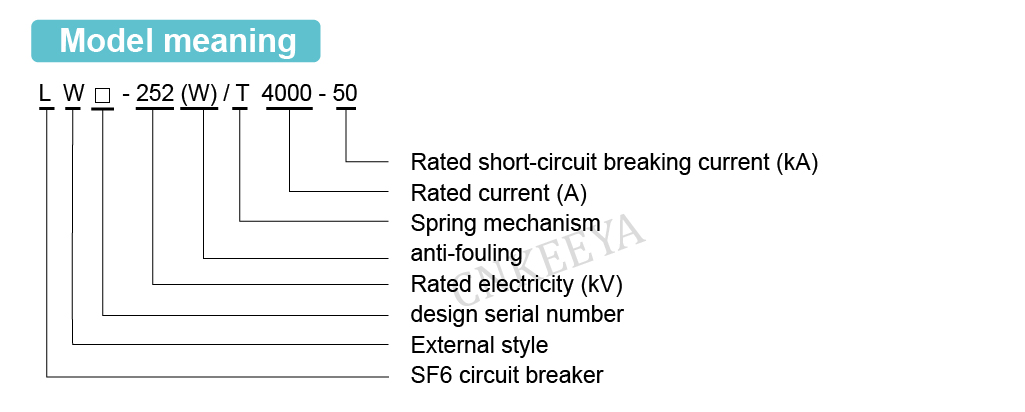

  Modelo e especificações do disjuntor;

  Parâmetros elétricos nominais (tensão, corrente, corrente de interrupção, etc.)

  Condições ambientais de uso (temperatura ambiente, altitude, nível de poluição ambiental)

  Parâmetros elétricos nominais do circuito de controle (tensão nominal do motor acumulador de energia, tensão nominal das bobinas de abertura e fechamento); Os nomes e quantidades de peças sobressalentes, equipamentos especializados e ferramentas necessárias (a serem encomendadas separadamente); A direção da fiação do terminal de uma só vez.
