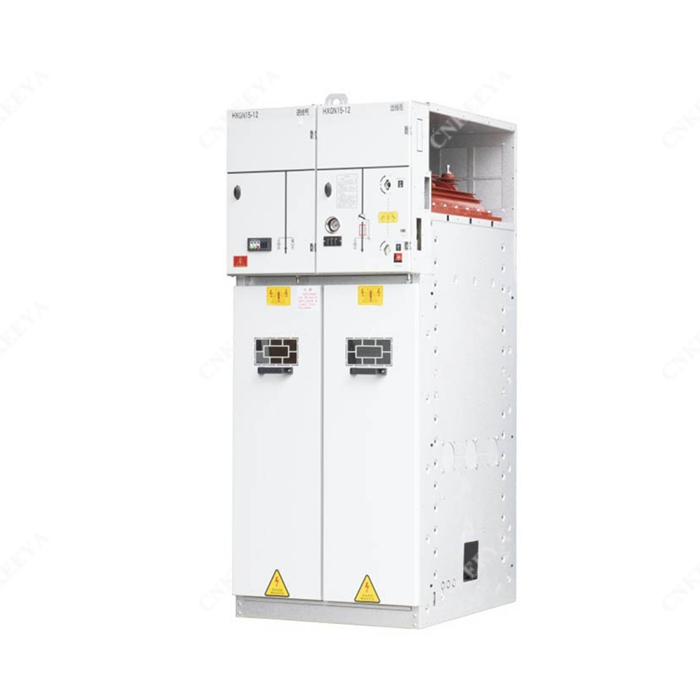

A unidade principal de anel fechado de metal Pxed tipo caixa HXGN15-12 (abreviadamente unidade principal) é adequada para sistema de energia de CA 50 Hz, 12 kV t's amplamente utilizado na indústria e rede de anel de cabo maligno e terminal de fonte de alimentação. Especialmente adequado para pequenas subestações secundárias, estações de comutação, distribuição residencial urbana, empresas industriais e de mineração, shopping centers, aeroportos, metrôs, geração de energia eólica, hospitais, estádios, ferrovias e outros locais.
● Altitude: ≤ 1000m (requisitos especiais podem ser observados no pedido, atualmente existem 6 grupos operando a uma altitude de 5200m).
● Temperatura ambiente: -35℃ ~+45℃, diferença máxima de temperatura média diária ≤ 25°C. A umidade relativa média diária não deve exceder 95%, e a umidade relativa média mensal não deve exceder 90%.
● Capacidade sísmica: 8 graus.
● Em local sem vibração e impacto severos e sem risco de corrosão química ou explosão.
● GB3906-2006 Conjunto de manobra e controle em invólucro metálico de corrente alternada para tensão nominal acima de 3,6kV e até 40,5kV inclusive
● Conjunto de manobra e controle em invólucro metálico IEC 60298 A.C. para tensões nominais acima de 1 kV e até 52 kV inclusive
● GB/T 11022-2011 Especificação comum para padrões de equipamentos de manobra e controle de alta tensão
Aparência bonita e compacta, o nível de proteção do invólucro é superior a IP3X após a montagem do gabinete.
● As unidades superior e inferior são modulares e fáceis de instalar e manter.
● O rack do gabinete adota uma estrutura rebitada para garantir a resistência do gabinete.
● Sala de baixa tensão integrada para montagem de componentes secundários e sala de medidores expansível para montagem de mais unidades de proteção secundárias. Estão disponíveis canais de alívio de pressão para instalação.
● Adota interruptor de carga livre de manutenção isolado a gás SF6, com boa eficiência econômica e confiabilidade. Fácil de operar.
● Com um dispositivo completo de intertravamento de pré-prevenção, alto desempenho de instalação.

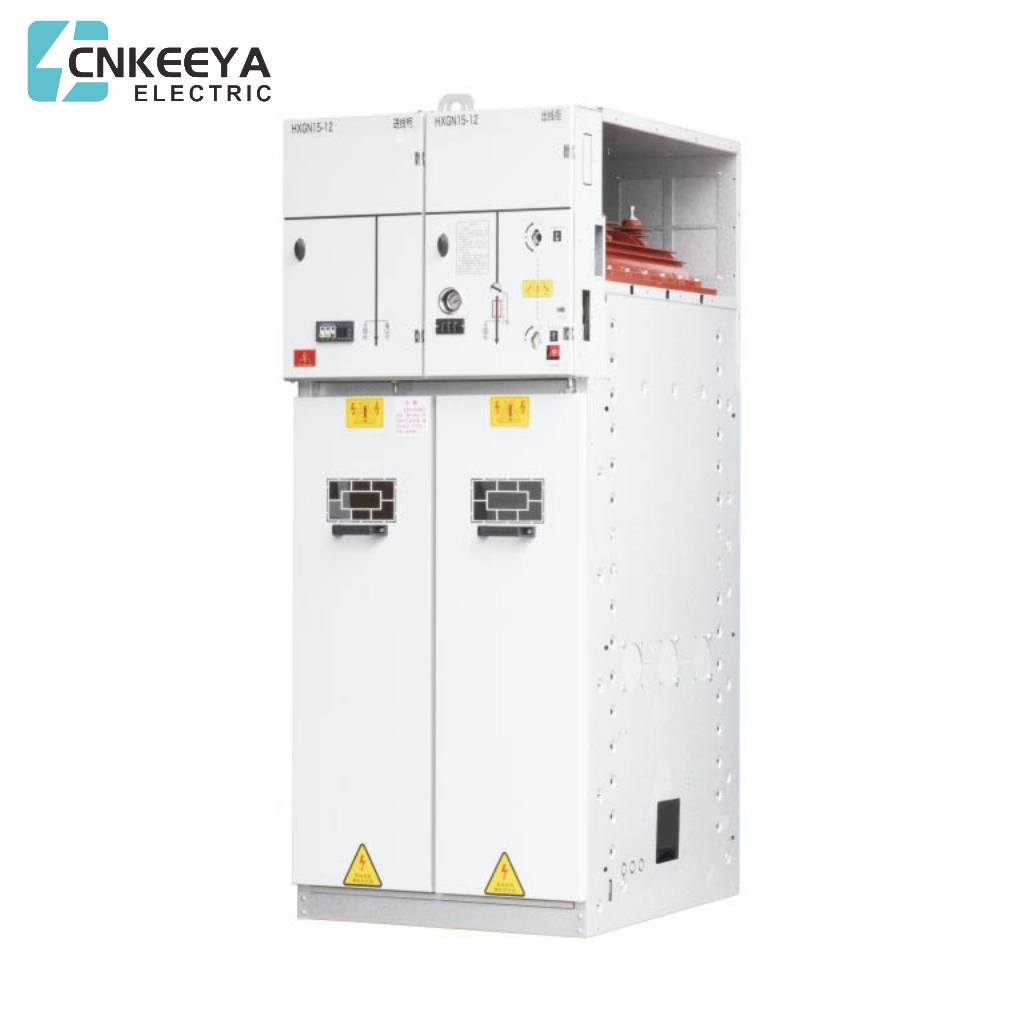

HXGN15-12
Quadro de distribuição fixo em metal tipo caixa
● A estrutura geral
● A unidade principal em anel é composta por sala de barramento, sala de chave de carga (ou sala de disjuntores), sala de cabos, máquinas operacionais, mecanismo de intertravamento e sala de controle de baixa tensão, bem como circuitos de medição ou medição. Cada compartimento é separado por placas de aço para evitar falhas na sala adjacente.
● Sala de ônibus
A sala de barramentos está disposta na parte superior do quadro, onde os barramentos principais são conectados entre si e percorrem toda a fileira do quadro. Os barramentos são dispostos horizontalmente e podem ser facilmente expandidos.
● Sala de comutação principal
a.Sala de interruptores de carga: Há um interruptor de carga na sala de interruptores. O invólucro do interruptor de carga é feito de resina epóxi, preenchido com gás SF6 como meio de extinção e isolamento de arco. são duas tampas plásticas transparentes moldadas por prensagem a quente, através das quais o estado do contato pode ser observado. Medidor de densidade de gás SF6 ou medidor de densidade de gás com contato de alarme pode ser instalado na sala de comutação de acordo com os requisitos do cliente
b.Sala de disjuntores: A sala de disjuntores está localizada no meio do quadro, que pode ser equipada com disjuntores a vácuo especiais ou disjuntores SF6 de acordo com a necessidade do cliente. interromper a corrente elétrica de curtos-circuitos, etc. em circunstâncias especiais. Os disjuntores a vácuo são particularmente adequados para sistemas de rede frequentes. O disjuntor está equipado com um mecanismo de operação por mola com função de religamento, ação confiável e longa vida útil.
● Sala de TV a cabo
O compartimento de cabos é usado principalmente para a conexão de cabos, de modo que cabos de núcleo único ou de três núcleos possam ser conectados com os mais simples registros de cabos não blindados. Ao mesmo tempo, há amplo espaço para acomodar pára-raios, transformadores de corrente e interruptores de aterramento inferiores. De acordo com o projeto padrão, a porta do quadro possui uma janela de observação e um dispositivo de intertravamento de segurança, e a placa inferior da sala de cabos é equipada com uma tampa de vedação e uma braçadeira de cabo com um suporte de tamanho adequado. A moldura da porta frontal da placa inferior da sala de cabos pode ser removida para facilitar a instalação dos cabos.
● Mecanismo operacional, mecanismo de intertravamento e sala de controle de baixa tensão A câmara de baixa tensão com intertravamento também funciona como painel de controle. A sala de baixa tensão está equipada com um mecanismo de operação por mola com um indicador de posição e um dispositivo de intertravamento mecânico. Também pode ser equipado com contatos auxiliares, bobinas de disparo, mecanismos de disparo de emergência, dispositivos capacitivos de exibição ao vivo, fechaduras com chave e dispositivos de operação elétrica. Ao mesmo tempo, a sala de baixa tensão O espaço também pode ser utilizado para instalação de circuitos de controle, instrumentos de registro e relés de proteção. O quadro de distribuição de 750 mm de largura está equipado com duas salas de baixa tensão idênticas, que podem ser equipadas com mais acessórios.
|
Não. |
Item |
unidade |
Valor |
|
1 |
Tensão nominal |
kV |
12 |
|
2 |
Frequência nominal |
hertz |
50 |
|
3 |
Corrente nominal do barramento principal/corrente nominal máxima desligada |
A |
630, 125 |
|
4 |
Corrente suportável nominal de curto período de tempo da rede principal circuito e circuito de terra |
kA/S |
20, 3 |
|
5 |
Corrente suportável de pico nominal do circuito principal e circuito de terra |
ka |
50 |
|
6 |
Corrente nominal de curto-circuito do circuito principal e do circuito de terra |
ka |
50 |
|
7 |
Interruptor de carga tempo de interrupção de capacidade total |
tempo |
100 |
|
8 |
Interrompendo o uso da corrente |
ka |
31,5, 40 |
|
9 |
Corrente nominal de interrupção de anel fechado |
A |
630 |
|
10 |
Corrente de transferência nominal |
A |
1600 |
|
11 |
Vida mecânica |
tempo |
2000 |
|
12 |
Tensão suportável de frequência de energia de 1min (pico) fase-fase, fase-terra/distância de isolamento |
kV |
42, 48 |
|
13 |
Tensão suportável de impulso de raio (pico)fase-fase fase-terra/distância de isolamento |
kV |
75, 85 |
|
14 |
Tensão suportável de frequência de energia de 1min do circuito secundário |
kV |
2 |
|
15 |
Nível de proteção |
|
IP3X |
|
Altura H(mm) |
Tamanho |
Aplicável faixa |
|
1400 |
Aplicável para cabo de núcleo único |
|
|
1600 |
Aplicável para cabo de núcleo único |
|
|
1800 |
Aplicável para cabo de três núcleos |
|
|
Largura L(mm) |
375 |
Entrada e saída |
|
500 |
|
|
|
750 |
|
|
|
Profundidade D(mm) |
918 |
|
1. Mecanismo operacional
2. Interruptor de carga
3. Corpo do gabinete
4. Sala de instrumentos
5. Voltímetro SF6
6. Indicação de alta tensão
7. Fusível
8. Interruptor de aterramento inferior
Especifique ao fazer o pedido:
● Os seguintes dados técnicos devem ser fornecidos no momento do pedido;
● Número da solução de fiação principal, desenho do sistema de linha única e finalidade, tensão nominal, corrente nominal, corrente nominal de interrupção de curto-circuito, desenho do layout da sala de distribuição e desenho do arranjo do armário de distribuição, etc.;
● Requisitos para as funções de controle, medição e proteção do quadro, bem como requisitos e esquemas para outros dispositivos de travamento e automáticos; Modelo, especificação e quantidade dos principais componentes elétricos do quadro;
● Quando o quadro for utilizado em condições ambientais especiais, deverá ser especificado no momento do pedido;
● Outros requisitos especiais devem ser explicados e negociados detalhadamente por escrito antes do pedido.
Aumentar a capacidade do transformador principal e melhorar a capacidade de fornecimento de energia da subestação.
Melhorar a capacidade de transmissão de energia das linhas de distribuição e reduzir o número de linhas de distribuição.
Aumentar o raio de alimentação das linhas de média tensão.
Melhorar a qualidade do fornecimento de energia da rede elétrica de média tensão.
Reduza a perda de energia da rede elétrica de média tensão.
Economize metais não ferrosos e recursos terrestres.
● Altitude: ≤1000m Temperatura ambiente: temperatura ambiente máxima +40 ℃, temperatura ambiente mínima -35 ℃, diferença máxima de temperatura diária 25 ℃;
● Umidade relativa: umidade relativa média diária ≤95%, umidade relativa média mensal ≤90%;
● Intensidade sísmica: 8 graus;
Frequência nominal do sistema: 50HZ;
Taxa anual de vazamento de SF6: ≤0,1%;
Grau de proteção do gabinete: IP3X;
● Nota: ao encomendar este produto além das condições acima, consulte nossa empresa.
● Tensões padrão GB/T156
● GB 311.1 Coordenação de isolamento - Parte 1: Definições, princípios e regras;
● GB 38043,6kV~40,5kV Chaves de corrente alternada de alta tensão para tensão nominal acima de 3,6kV e inferior a 40,5kV GB 3906 Conjunto de manobra e controle em invólucro metálico de corrente alternada para tensões nominais acima de 3,6 kV e até 40,5 kV inclusive;
● GB/T 11022 Especificações comuns para equipamentos de manobra e controle de alta tensão;
● GB/T 12.022 Hexafiuoreto de enxofre para uso industrial;
● GB16926 Combinações de interruptor-fusível de corrente alternada de alta tensão;
● Painel de distribuição de alta tensão CA interno DL/T 404 Unidade principal de anel fechado totalmente em metal
|
Não. |
Nome |
Unidade |
Armário de distribuição de carga |
Gabinete combinado de interruptor-fusível |
|
|
1 |
Tensão nominal |
kV |
24 |
||
|
2 |
Frequência nominal |
hertz |
50 |
||
|
3 |
Corrente nominal |
A |
630 |
125 |
|
|
4 |
Corrente de interrupção de carga nominal |
A |
630 |
125 |
|
|
5 |
(3s)Corrente suportável nominal de curta duração(efetiva)(3s) |
ka |
20 |
||
|
6 |
Corrente suportável de pico nominal |
ka |
50 |
||
|
7 |
Corrente de interrupção em malha fechada |
A |
630 |
||
|
8 |
Corrente máxima de transferência |
A |
|
31.5 |
|
|
9 |
Prospectivo interrupção de curto-circuito corrente do fusível (efetiva) |
ka |
|
1400 |
|
|
10 |
Corrente suportável de curto período de 2s do interruptor de aterramento |
ka |
20 |
||
|
11 |
Tempos de interrupção atuais nominais |
Tempo |
≥100 |
||
|
12 |
Vida mecânica |
Interruptor de carga |
≥2000 |
||
|
Interruptor de aterramento |
≥2000 |
||||
|
13 |
Taxa anual de vazamento de gás SF6 |
Taxa anual de vazamento de gás SF6 |
% |
≤0,1 |
|
|
14 |
Tensão suportável de frequência de energia nominal de curto prazo (efetiva) |
Através da distância de isolamento |
kV |
64(79) |
|
|
Distância de abertura do interruptor |
kV |
64(79) |
|||
|
Fase para fase, fase para terra |
kV |
50(65) |
|||
|
tensão suportável nominal do pulso de raio (pico) |
Através da distância de isolamento |
kV |
110(145) |
||
|
Distância de abertura do interruptor |
kV |
110(145) |
|||
|
Fase para fase, fase para terra |
kV |
95(125) |
|||
|
15 |
Limite de aumento de temperatura |
K |
De acordo com GB/T11022 |
||
|
16 |
Mecanismo operacional |
|
Manual ou elétrico mais manual |
||
|
17 |
Tensão operacional |
V |
recomendado DC110, opcional DC24 ou DC48 AC220 |
||
|
18 |
Distância de fuga das peças isolantes no gabinete |
mm/kV |
≥20(24kV)220(calculado conforme 24kV) |
||
|
19 |
Grau de proteção do gabinete |
|
IP3X |
||
|
20 |
Distância livre do ar do condutor desencapado (fase para terra e fase para fase) |
milímetros |
≥180 |
||
|
21 |
Corrente nominal de interrupção de carregamento do cabo |
A |
25 |
||
|
22 |
Corrente de indutância de comutação de transformador sem carga |
A |
0~15A |
||
|
23 |
Abrindo e fechando assincronia |
EM |
<5 |
||
|
24 |
Resistência do circuito principal (excluindo fusível) |
mΩ |
<140 |
||
Nota: A corrente nominal da combinação chave-fusível é usada para o aparelho combinado completo da chave de carga e do fusível selecionado. Os dados fora dos colchetes referem-se ao sistema de aterramento do ponto neutro através de baixa resistência, e os dados dentro dos colchetes referem-se ao ponto neutro de aterramento ou sistema não aterrado através de bobina supressora de arco.
Unidade principal de anel fechado totalmente em metal
|
Finalidade do armário de distribuição |
Largura do gabinete (mm) |
Profundidade do gabinete (mm) |
Altura do gabinete (mm) |
|
Entrada gabinete |
750 |
1020 |
1900 |
|
Armário de saída |
500 |
1020 |
1900 |
|
gabinete |
500 |
1020 |
1900 |
|
Gabinete Buscouple |
500 |
1020 |
1900 |
|
Armário de casal vice-ônibus |
500 |
1020 |
1900 |
|
Gabinete de transição de ônibus |
500 |
1020 |
1900 |
|
Medição gabinete |
1120 |
1020 |
1900 |
Observação:
1. A profundidade nominal do armário de distribuição inclui todas as bordas externas do painel da porta (excluindo os elementos convexos, travas, pinos e as partes convexas do painel da porta)
2. A altura nominal do gabinete de distribuição, incluindo todas as bordas externas da cabeça (excluindo anéis convexos)
