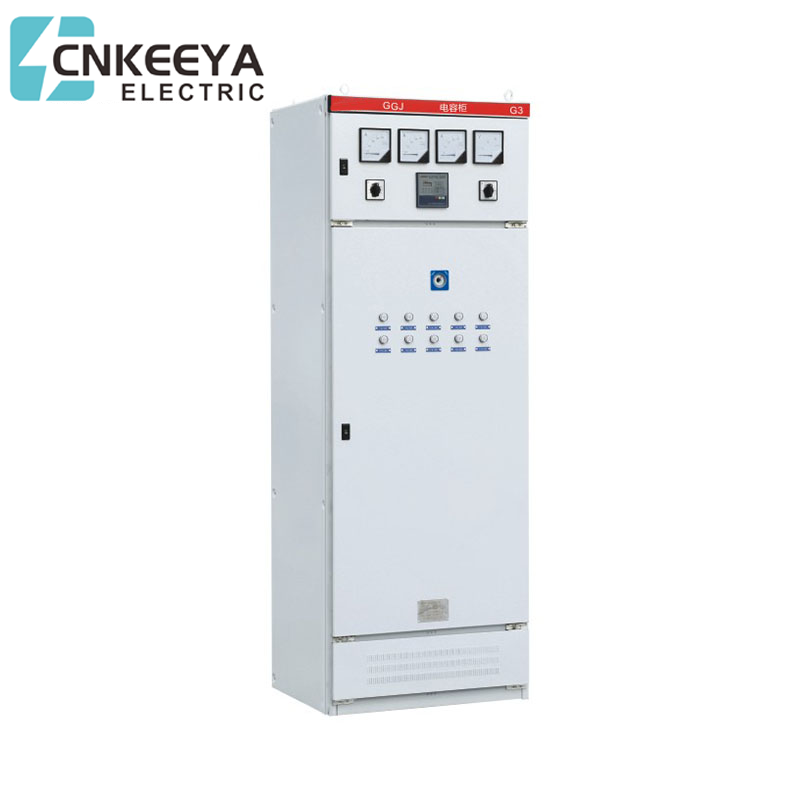

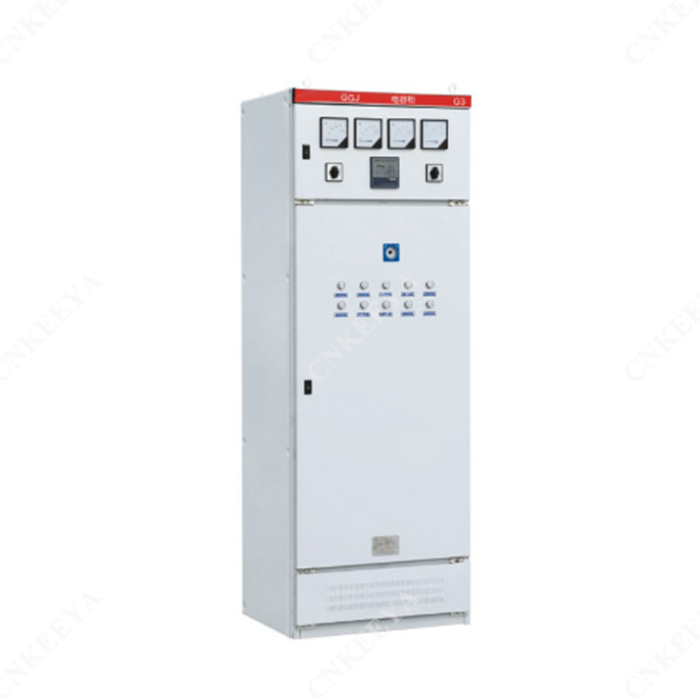

GGJ Gabinete de compensação de potência reativa de baixa tensão
Model: GGJ
Como um fornecedor de primeira linha com sede na China, a CNKEEYA se orgulha de oferecer soluções de alta qualidade, exemplificadas por seu gabinete de compensação de potência reativa de baixa tensão do GGJ. Projetado com precisão e confiabilidade em mente, esses armários mostram o compromisso da CNKEEYA com a excelência no gerenciamento de energia elétrica.
Como fábrica de confiança no setor, o gabinete de compensação de energia reativo de baixa tensão do GGJ da CNKEEYA fornece soluções eficientes e precisas para melhorar o fator de potência e otimizar a eficiência energética em diversas aplicações. A série GGJ se destaca como uma prova da tecnologia avançada e do artesanato superior que caracteriza os produtos da CNKeeya.
GGJ O gabinete de compensação de potência reativa de baixa tensão é projetado especialmente para a situação real da grade de energia. Ele adota a tecnologia de controle inteligente, resolvendo efetivamente o problema da comutação automática da compensação de energia reativa por capacitores paralelos em condições harmônicas. Por outro lado, pode filtrar os harmônicos de acordo com os requisitos reais do usuário, limpar o ambiente da rede elétrica, reduzir perdas e eliminar os riscos harmônicos; E fornecer energia reativa do capacitor ao sistema para melhorar o fator de potência. Pode ser usado em sistemas de distribuição de energia em indústrias como eletricidade, metalurgia, empresas petroquímicas, industriais e de mineração, construção, máquinas etc.
Condições ambientais
● Altitude: 2000m;
● Temperatura ambiente: -25 ~+40 ℃;
● Umidade relativa: não mais que 90%(20 ℃);
● O local da instalação deve estar livre de materiais inflamáveis e explosivos, gás corrosivo e poeira condutiva;
● Não deve haver vibração e turbulência violentas, e o gradiente de instalação não deve ser superior a 5 graus.
Introdução da estrutura
● Dispositivo de compensação de comutação de cruzamento zero de tensão, que não pode realizar a corrente e o impacto da entrada e o impacto, e pode alternar os capacitores;
● frequentemente e rápido;
● É adotado um dispositivo de comutação automática/manual do capacitor, que pode ser operado com frequência para melhorar a precisão da compensação;
● A parte superior do gabinete está equipada com um ventilador de resfriamento, que é controlado por um interruptor de controle de temperatura para ajustar a temperatura no gabinete no momento certo;
● Funções completas de proteção: curto -circuito, sobrecarga, excesso de tensão, tensão, proteção para perda de fase, conjunto fácil.
Parâmetro técnico
● Tensão nominal: 400V, 660V, 1000V;
● Frequência nominal: 50Hz;
● Capacidade nominal: 30-1000var;
● Faixa de tensão operacional: 0,8-1,1 un;
● Modo de fiação do capacitor: y ou △; Erro de medição: tensão: ± 0,5%, corrente ± 1%, potência reativa: ± 1%;
● Modo de comutação: comutação automática de acordo com a tensão harmônica ou fator de potência;
● Atraso de comutação: 0-999s ajustável
|
Local Cálculo de compensação do motor e determinação da capacitância necessária |
||||||||||||
|
|
Antes da compensação |
Número de kilovar de capacitores necessários por carga de quilowatt Para obter o Cosφ2 necessário |
||||||||||
|
Tan pl |
Cosp1 |
COSφ2 = 0,7 |
COSφ2 = 0,75 |
COSφ2 = 0,8 |
COSφ2 = 0,82 |
COSφ2 = 0,85 |
COSφ2 = 0,87 |
COSφ2 = 0,9 |
COSφ2 = 0,92 |
COSφ2 = 0,95 |
COSφ2 = 0,97 |
COSφ2 = 1,00 |
|
4.9 |
0.2 |
3.88 |
4.02 |
4.15 |
4.2 |
4.28 |
4.33 |
4.41 |
4.47 |
4.57 |
4.65 |
4.9 |
|
3.87 |
0.25 |
2.85 |
2.99 |
3.12 |
3.17 |
3.25 |
3.31 |
3.39 |
3.45 |
3.54 |
3.62 |
3.87 |
|
3.18 |
0.3 |
2.16 |
2.3 |
2.43 |
2.48 |
2.56 |
2.61 |
2.7 |
2.75 |
2.85 |
2.93 |
3.18 |
|
2.68 |
0.35 |
1.66 |
1.79 |
1.93 |
1.98 |
2.06 |
2.11 |
2.19 |
2.25 |
2.35 |
2.43 |
2.68 |
|
2.29 |
0.4 |
1.27 |
1.41 |
1.54 |
1.59 |
1.67 |
1.72 |
1.81 |
1.87 |
1.96 |
2.04 |
2.29 |
|
2.16 |
0.42 |
1.14 |
1.28 |
1.41 |
1.46 |
1.54 |
1.59 |
1.68 |
1.74 |
1.83 |
1.91 |
2.16 |
|
2.04 |
0.44 |
1.02 |
1.16 |
1.29 |
134 |
1.42 |
1.47 |
1.56 |
1.62 |
1.71 |
1.79 |
2.04 |
|
1.93 |
0.46 |
0.91 |
1.05 |
1.18 |
1.23 |
1.31 |
1.36 |
1.45 |
1.5 |
1.6 |
1.68 |
1.93 |
|
1.83 |
0.48 |
0.81 |
0.95 |
1.08 |
1.13 |
1.21 |
1.26 |
1.34 |
1.4 |
1.5 |
1.58 |
1.83 |
|
1.73 |
0.5 |
0.71 |
0.85 |
0.98 |
1.03 |
1.11 |
1.17 |
1.25 |
1.31 |
1.4 |
1.48 |
1.73 |
|
1.64 |
0.52 |
0.62 |
0.76 |
0.89 |
0.94 |
1.02 |
1.08 |
1.16 |
1.22 |
1.31 |
1.39 |
1.64 |
|
1.56 |
0.54 |
0.54 |
0.68 |
0.81 |
0.86 |
0.94 |
0.99 |
1.07 |
1.13 |
1.23 |
1.31 |
1.56 |
|
1.48 |
0.56 |
0.46 |
0.6 |
0.73 |
0.78 |
0.86 |
0.91 |
1 |
1.05 |
1.15 |
1.23 |
1.48 |
|
1.4 |
0.58 |
0.38 |
0.52 |
0.65 |
0.71 |
0.78 |
0.84 |
0.92 |
0.98 |
1.08 |
1.15 |
1.4 |
|
1.33 |
0.6 |
0.31 |
0.45 |
0.58 |
0.64 |
0.71 |
0.77 |
0.85 |
0.91 |
1 |
1.08 |
1.33 |
|
1.27 |
0.62 |
0.25 |
0.38 |
0.52 |
0.57 |
0.65 |
0.7 |
0.78 |
0.84 |
0.94 |
1.01 |
1.27 |
|
1.2 |
0.64 |
0.18 |
0.32 |
0.45 |
0.5 |
0.58 |
0.63 |
0.72 |
0.77 |
0.87 |
0.95 |
1.2 |
|
1.14 |
0.66 |
0.12 |
0.26 |
0.39 |
0.44 |
0.85 |
0.57 |
0.65 |
0.71 |
0.81 |
0.89 |
1.14 |
|
1.08 |
0.68 |
0.06 |
0.2 |
0.33 |
0.38 |
0.46 |
0.51 |
0.59 |
0.65 |
0.75 |
0.83 |
1.08 |
|
1.02 |
0.7 |
|
0.14 |
0.27 |
0.32 |
0.4 |
0.45 |
0.54 |
0.59 |
0.69 |
0.77 |
1.02 |
|
0.96 |
0.72 |
|
0.08 |
0.21 |
0.27 |
0.34 |
0.4 |
0.48 |
0.54 |
0.63 |
0.71 |
0.96 |
|
0.91 |
0.74 |
|
0.03 |
0.16 |
0.21 |
0.29 |
0.34 |
0.42 |
0.48 |
0.58 |
0.66 |
0.91 |
|
0.86 |
0.76 |
|
|
0.11 |
0.16 |
0.24 |
0.29 |
0.37 |
0.43 |
0.53 |
0.6 |
0.86 |
|
0.8 |
0.78 |
|
|
0.05 |
0.1 |
0.18 |
0.24 |
0.32 |
0.38 |
0.47 |
0.55 |
0.8 |
|
0.75 |
0.8 |
|
|
|
0.05 |
0.13 |
0.18 |
0.27 |
0.32 |
0.42 |
0.5 |
0.75 |
|
0.7 |
0.82 |
|
|
|
|
0.08 |
0.13 |
0.21 |
0.27 |
0.37 |
0.45 |
0.7 |
|
0.65 |
0.84 |
|
|
|
|
0.03 |
0.08 |
0.16 |
0.22 |
0.32 |
0.4 |
0.65 |
|
0.59 |
0.86 |
|
|
|
|
|
0.03 |
0.11 |
0.17 |
0.26 |
0.34 |
0.59 |
|
0.84 |
0.88 |
|
|
|
|
|
|
0.06 |
0.11 |
0.21 |
0.29 |
0.54 |
|
0.48 |
0.9 |
|
|
|
|
|
|
|
0.06 |
0.16 |
0.23 |
0.48 |
|
0.48 |
0.92 |
|
|
|
|
|
|
|
|
0.1 |
0.18 |
0.43 |
|
0.36 |
0.94 |
|
|
|
|
|
|
|
|
0.03 |
0.11 |
0.36 |
|
0.29 |
0.96 |
|
|
|
|
|
|
|
|
|
0.01 |
0.29 |
|
0.2 |
0.98 |
|
|
|
|
|
|
|
|
|
|
0.2 |
Tabela de configuração comum
Solução ⅰ: Opções de co-compensação
| Contator de capacitância | Interruptor de comutação de capacitância | Capacitor de derivação de autocura |
| CJ19-25 | Xxfk- △ -16kva | BSMJ0.4-1-3 |
| CJ19-25 | Xxfk- △ -16kva | BSMJ0.4-2-3 |
| CJ19-25 | Xxfk- △ -16kva | BSMJ0.4-3-3 |
| CJ19-25 | Xxfk- △ -16kva | BSMJ0.4-5-3 |
| CJ19-25 | Xxfk- △ -16kva | BSMJ0.4-6-3 |
| CJ19-25 | Xxfk- △ -16kva | BSMJ0.4-7.5-3 |
| CJ19-25 | Xxfk- △ -16kva | BSMJ0.4-8-3 |
| CJ19-25 | Xxfk- △ -16kva | BSMJ0.4-10-3 |
| CJ19-25 | Xxfk- △ -16kva | BSMJ0.4-12-3 |
| CJ19-32 | Xxfk- △ -16kva | BSMJ0.4-14-3 |
| CJ19-32 | Xxfk- △ -16kva | BSMJ0.4-15-3 |
| CJ19-32 | Xxfk- △ -16kva | BSMJ0.4-16-3 |
| CJ19-43 | Xxfk- △ -20kva | BSMJ0.4-18-3 |
| CJ19-43 | Xxfk- △ -20kva | BSMJ0.4-20-3 |
| CJ19-63 | Xxfk- △ -30kva | BSMJ0.4-25-3 |
| CJ19-63 | Xxfk- △ -30kva | BSMJ0.4-30-3 |
| CJ19-95 |
|
BSMJ0.4-40-3 |
| CJ19-95 |
|
BSMJ0.4-50-3 |
Solução ⅱ: Opções de co-compensação
| Contator de capacitância | Interruptor de comutação de capacitância | Capacitor de derivação de autocura |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-1-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-2-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-3-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-4-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-5-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-6-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-7-3Y |
| CJ19-25 | XXFK-Y-10KVAX3 | BSMJ0.25-8-3Y |
| CJ19-25 | XXFK-Y-10KVAX3 | BSMJ0.25-10-3Y |
| CJ19-25 | XXFK-Y-12KVAX3 | BSMJ0.25-12-3Y |
Solução de referência
