Visão geral

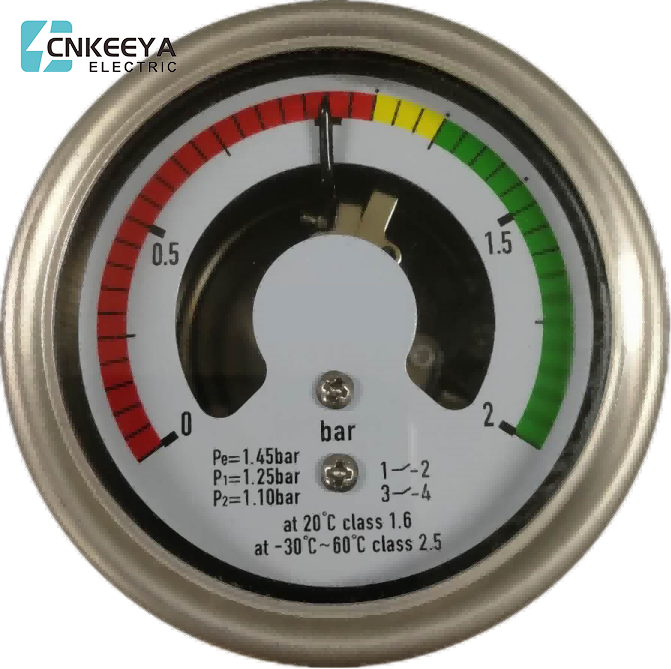

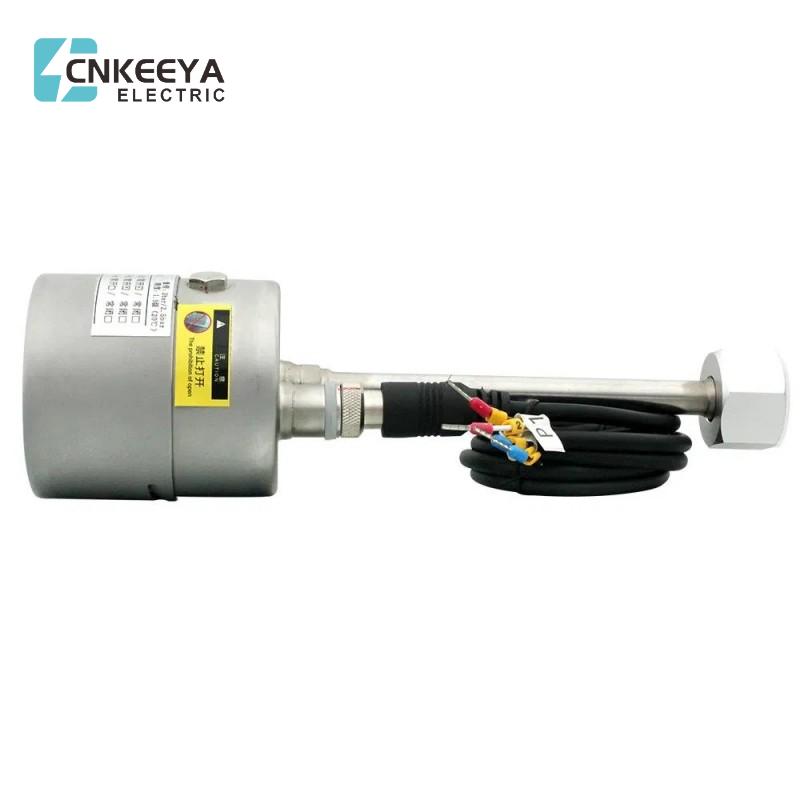

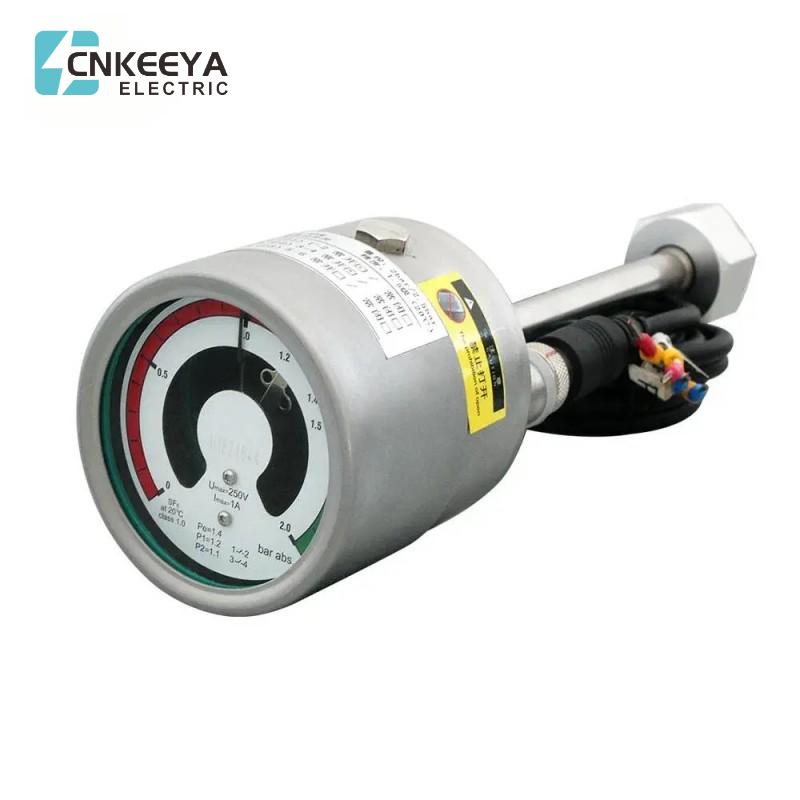

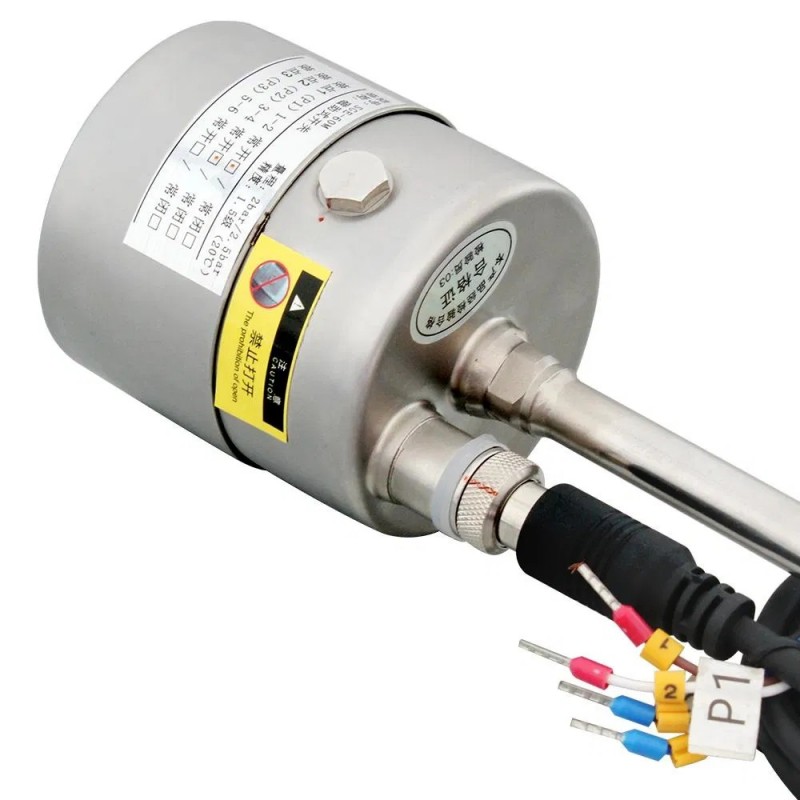

SF6 Barômetro SF6
Usado para detectar a densidade do gás SF6 em um recipiente fechado, amplamente utilizado em Gear e GIS de média tensão, pode ser usado em condições externas. Vários contatos de ação do comutador podem ser fornecidos de acordo com os requisitos do usuário.
Parâmetro técnico
1. Diâmetro da casca: φ60mm
2. Material da casca: aço inoxidável
3. Faixa de medição: 0-2BAR (Abs.)
4. Precisão de medição: 1.5grades (a 20ºC); 2.5 Gradues (AT-30ºC a +60ºC) (estado de gás)
5. Ambiente de trabalho: temperatura-30ºC a +60ºC, umidade relativa ≤95%RH
6.IP Grau: IP65
7. ABSOLUTE Taxa de vazamento: ≤1x10-9pa.m³/(verificação de vazamento de hélio)
8. Formulário de contato: Interruptor de contato elétrico assistido magnético (máximo de dois grupos, normalmente abertos ou normalmente fechados, três grupos podem ser personalizados de acordo com os requisitos do cliente)
9.Instalação: direção axial
10. Desempenho de inspiração: resistência ao isolamento> 100mΩ (500VDC)
Isolamento suporta tensão: 2000V, 50/60Hz 1min
11. Parâmetros elétricos do contato: Power 30VA, Tensão máxima de trabalho: 380V, corrente máxima: 1A
12. Weight: 0,3 kg
13. Componente sensível à pressão: Tubos Bourdon
