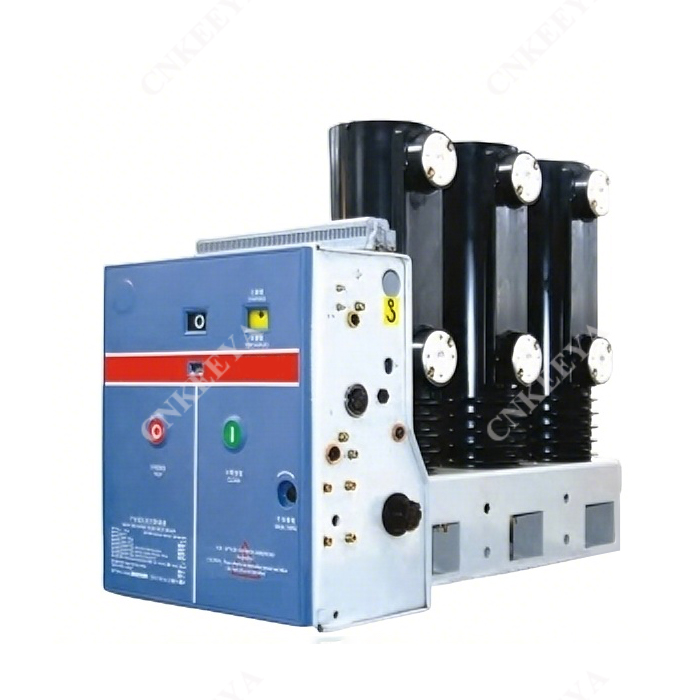

Interruptor interno do vácuo VS1/R-12 com mecanismo de funcionamento lateral

CNKEEYA, disjuntor a vácuo interno VS1/R-12 com mecanismo de operação lateral, um fabricante respeitável com sede na China, é especializado na produção de disjuntores a vácuo internos de alta qualidade. Com dedicação à excelência, a CNKEEYA se estabeleceu como um fornecedor confiável na indústria de equipamentos elétricos. Nossos produtos são conhecidos por sua qualidade e confiabilidade excepcionais.

Enviar consulta

Descrição do produto

Descrição Geral

Disjuntor a vácuo interno VS1/R-12 com mecanismo de operação lateral com mecanismo de operação lateral usado por mola para armazenar energia. O mecanismo de operação pode ser operado de duas maneiras: por operação manual e eletromotriz. As características estão de acordo com o disjuntor CA de alta tensão GB 1984-2003, disjuntor CA de alta tensão JB 3855-1996 3,6-4,5KV interno e o padrão IEC 62271-100:2001 Disjuntor CA de alta tensão.

Aplicando condições ambientais

Temperatura ambiente:-15℃~+40℃.

2. Umidade ambiente: a umidade média de um dia não deve ser superior a 95%; a umidade média de um mês não deve ser superior a 90%.

3.Pressão de vapor saturado:a pressão média de um dia não deve ser superior a 2,2kPa; a pressão média de um mês não deve ser superior a 1,8 kPa.

4.A altura acima do nível do mar: 1000 m.

5. Intensidade do terremoto: não exceda 8 graus.

6. Deve ser instalado em locais sem fogo, explosão, sujeira grave, erosão química e vibração violenta.

Especificação Técnica Principal

S.N.	Nome	Unidade	Dados
1	Tensão nominal	kV	12
2	Tensão suportável de frequência de potência nominal	kV	42
3	Tensão nominal suportável ao impulso atmosférico	kV	75
4	Frequência nominal	hertz	50
5	Corrente nominal	A	630	1250	1600
6	Corrente nominal de interrupção de curto-circuito	kV	20	20
			25	25	25
			31.5	31.5	31.5
				40	40
7	Corrente suportável de pico nominal	kV	50	50
			63	63	63
			80	80	80
				100	100
8	Resistência do circuito condutor de cada fase	μΩ	≤40	≤35
9	Folga entre contatos abertos	milímetros	11±1
10	Durante viagens	milímetros	3±0,5
11	Duração do salto de contato na operação de fechamento	EM	≤2
12	Fora da simultaneidade de operação CO de três pólos		≤2
13	Horário de abertura		≤50
14	Hora de fechamento		≤100
15	Velocidade média de abertura	EM	0,9~1,3
16	Velocidade média de fechamento	EM	0,4~0,8
17	Componente CC		50% (Máx.)
18	Resistência mecânica	Ciclo	10000

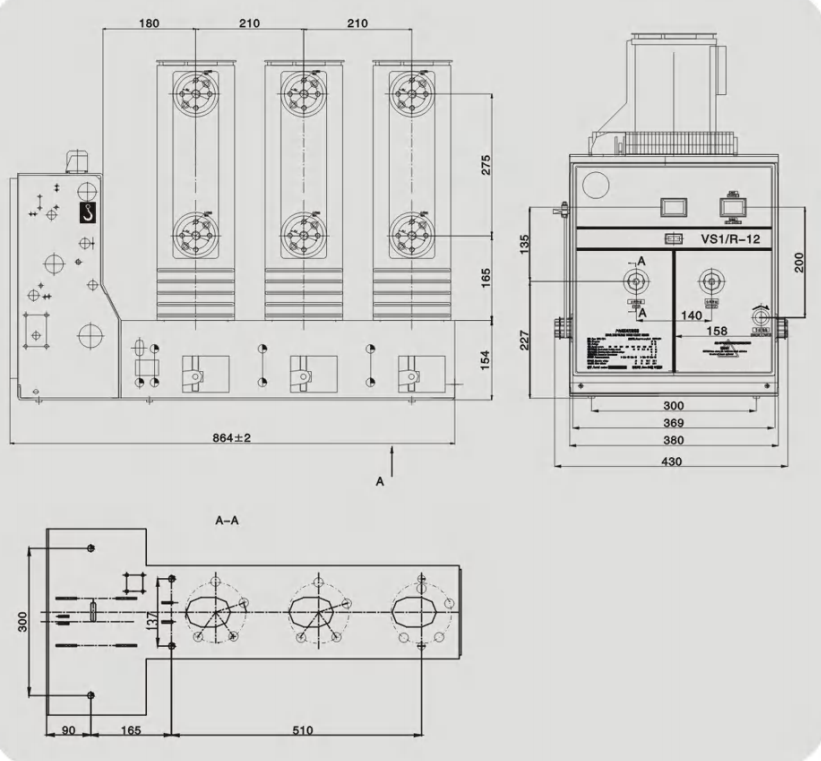

Desenho de contorno geral

As informações a seguir são necessárias para o pedido

VCB Tipo completo, especificação técnica principal, distância entre fase e quantidade.

Tipo e especificação da tensão de serviço.

Nome e quantidade de peças de reposição.

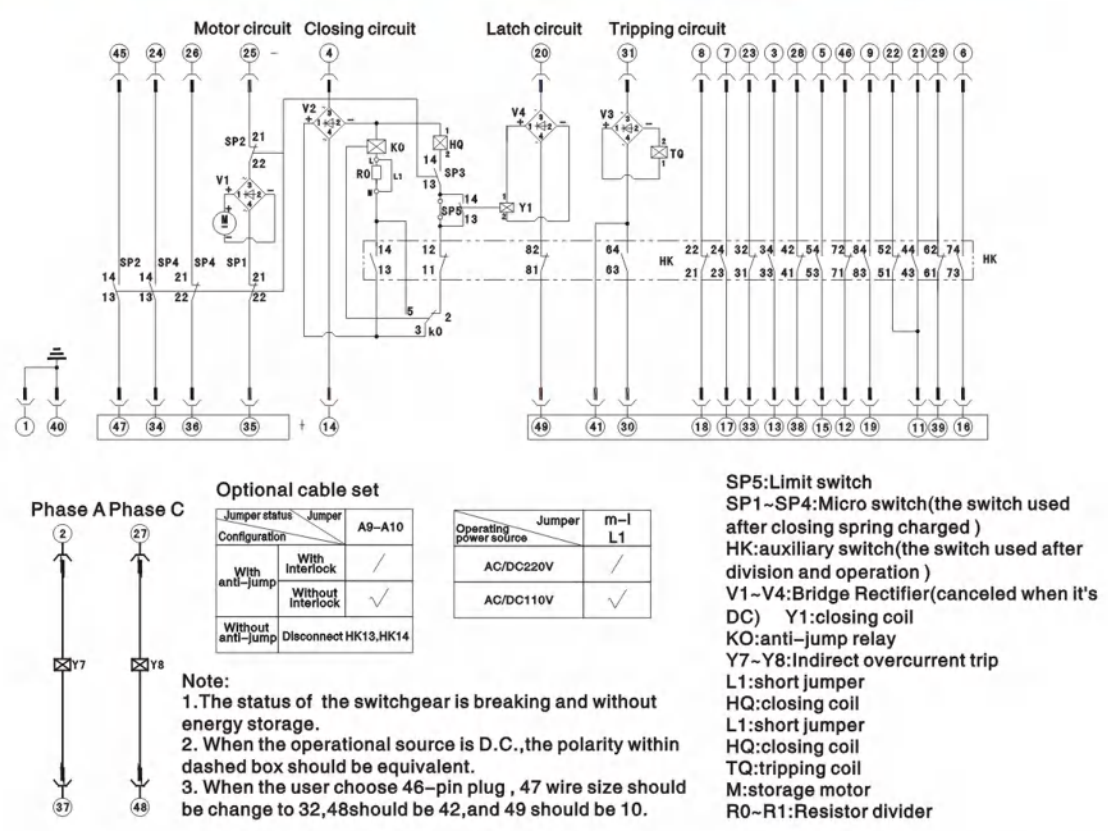

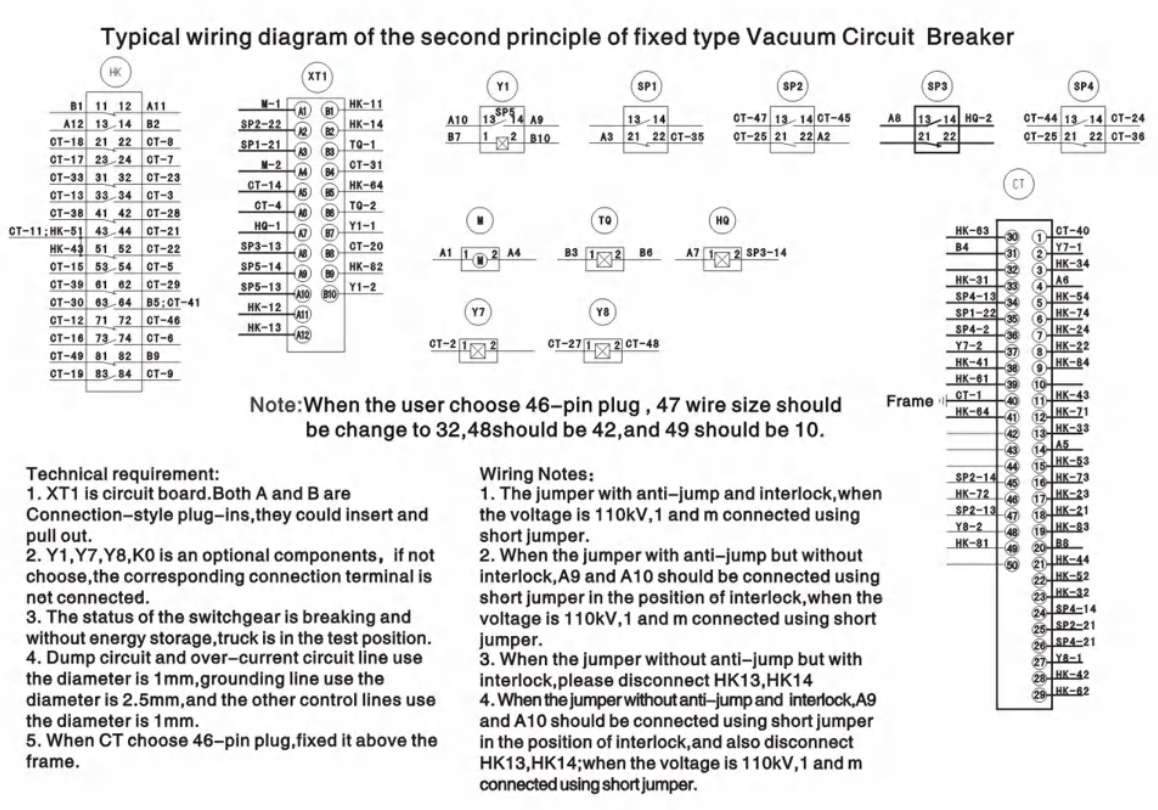

Desenho geral do esboçoDiagrama de fiação típico do segundo princípio
