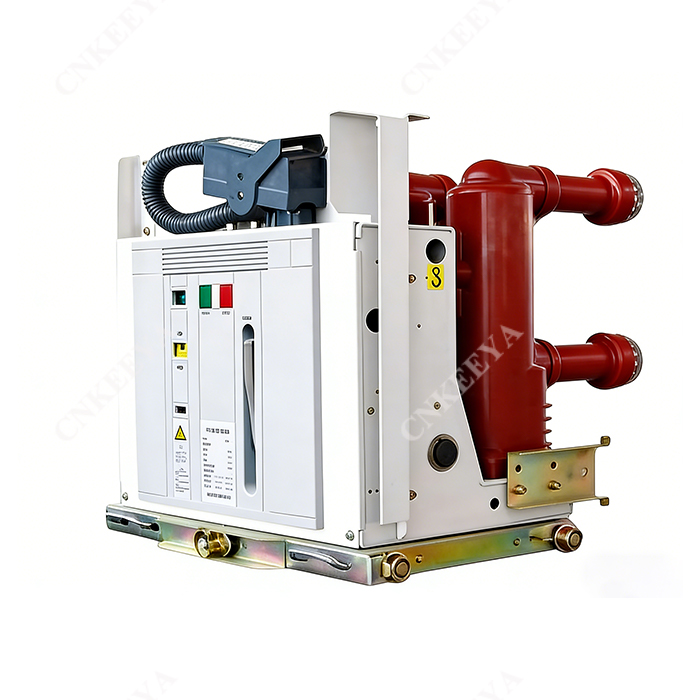

Interruptor interno do vácuo VIB-12 com mecanismo de funcionamento lateral

Descrição Geral

Uso principal, aplicando condições ambientais

O disjuntor a vácuo interno VIB-12 com mecanismo de operação lateral (doravante denominado disjuntor a vácuo) é usado para tensão nominal de 12kV e componentes de equipamentos de comutação interna AC 50Hz. 403-2000 Condição técnica do pedido de disjuntor a vácuo de 12KV ~ 40,5kV e disjuntor a vácuo IEC62271-100: 2001 HV AC, etc.

Este tipo de VCB usa um novo tipo de mecanismo operacional de VCB. Incorporar o interruptor de vácuo e os componentes do circuito principal como uma integração, adotando o pólo incorporado da marca internacional para a parte primária, de modo a proteger o interruptor de vácuo contra colisões, poeira e umidade. mecanismo.O VCB de tipo fixo pode adicionar intertravamento correspondente para combinar comutadores de tipo fixo do tipo XGN2, GG1A e GGX.

Aplicando condições ambientais

1.Temperatura ambiente: máx. temperatura: + 40 ℃, e a temperatura média dentro de 24h não deve ultrapassar 35 ℃ Temperatura mínima: -20 ℃

2.Umidade relativa: A umidade relativa média diária;≤95%

A umidade relativa média mensal:≤90%

A pressão média de vapor diária:≤2,2kPa

A pressão média de vapor mensal:≤1,8kPa

3.A altura acima do nível do mar:≤2000m

4. Intensidade do terremoto: não exceda 8 graus

5. Deve ser instalado em local sem poeira, fogo, erosão química, explosão, vapor e névoa salina.

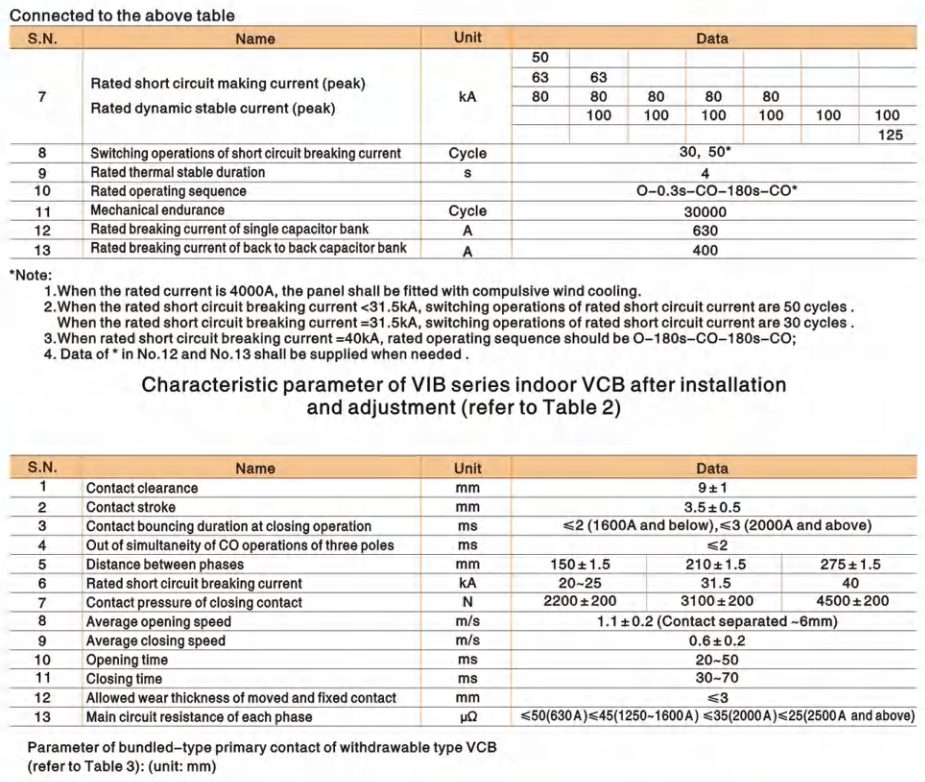

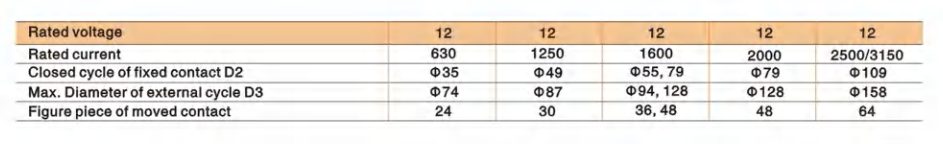

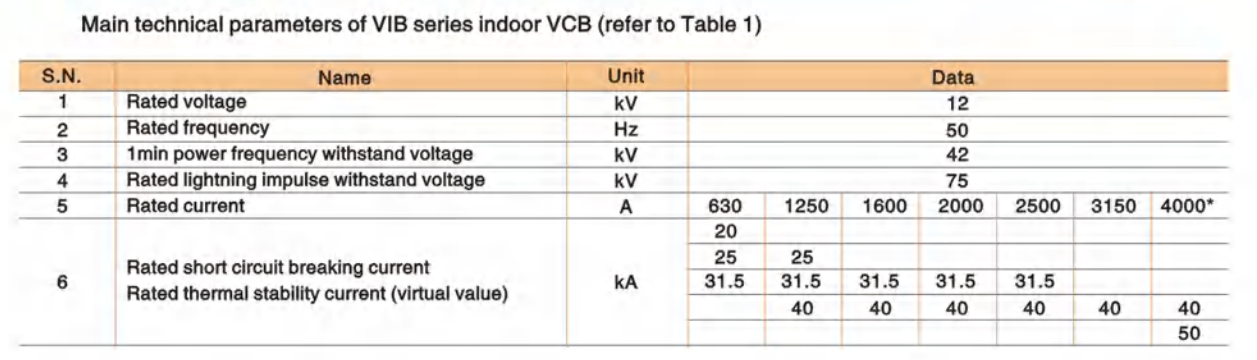

Parâmetro técnico

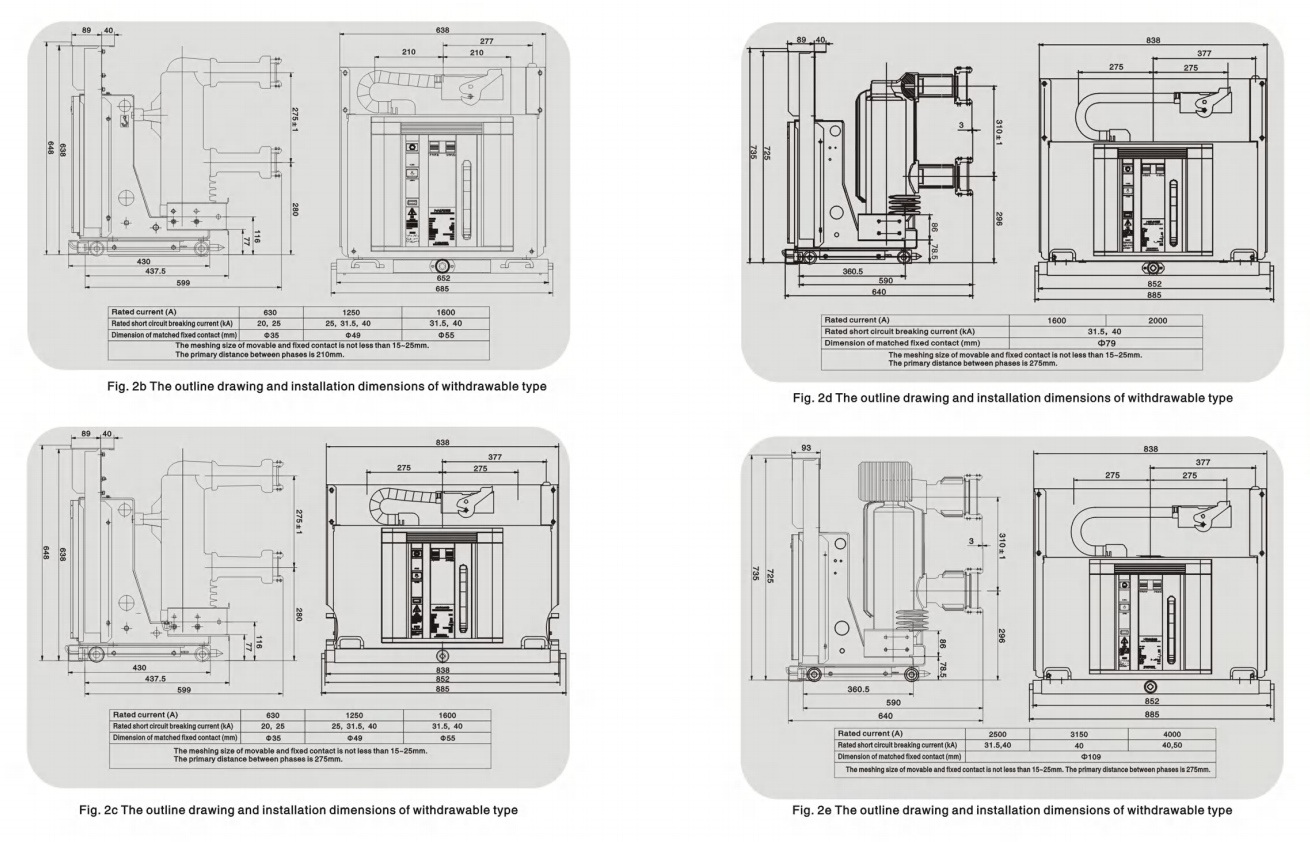

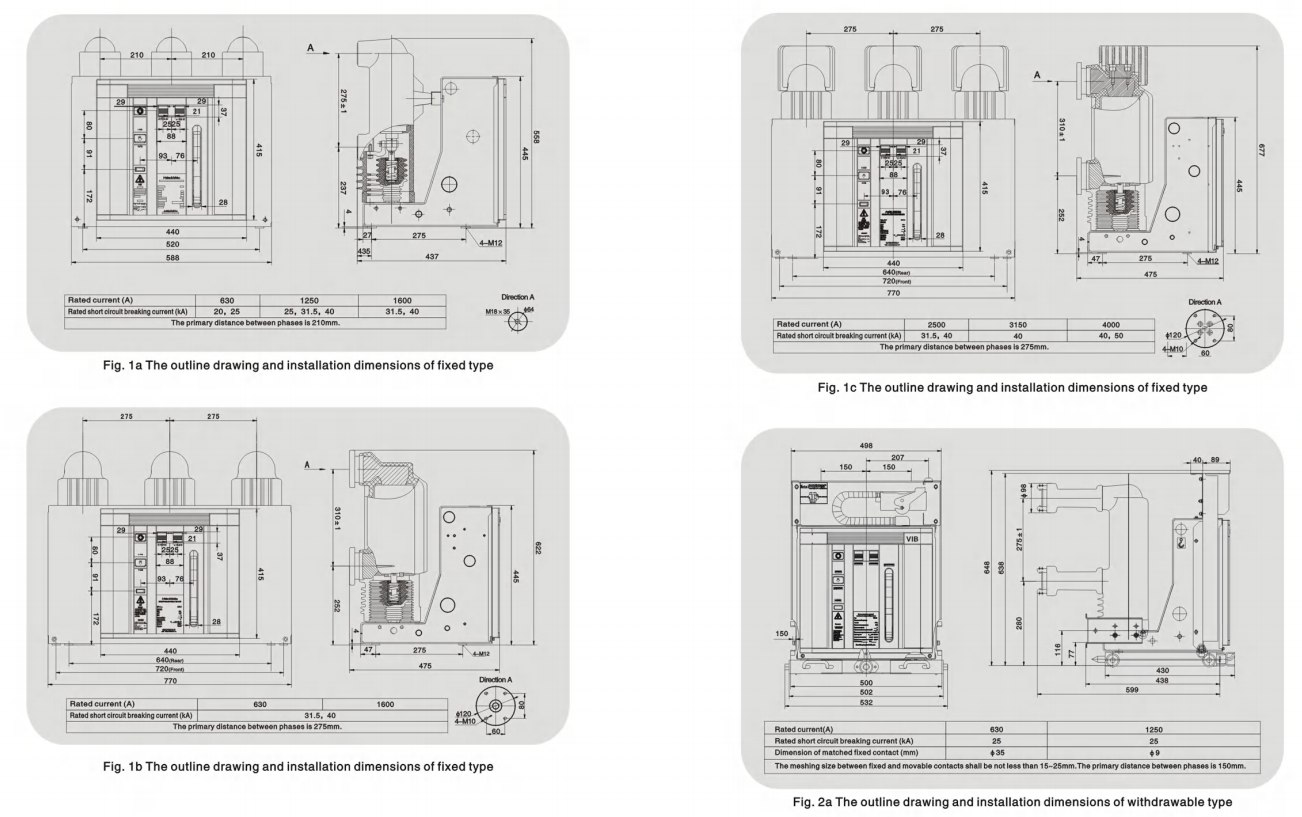

Desenho de esboço e dimensão de instalação

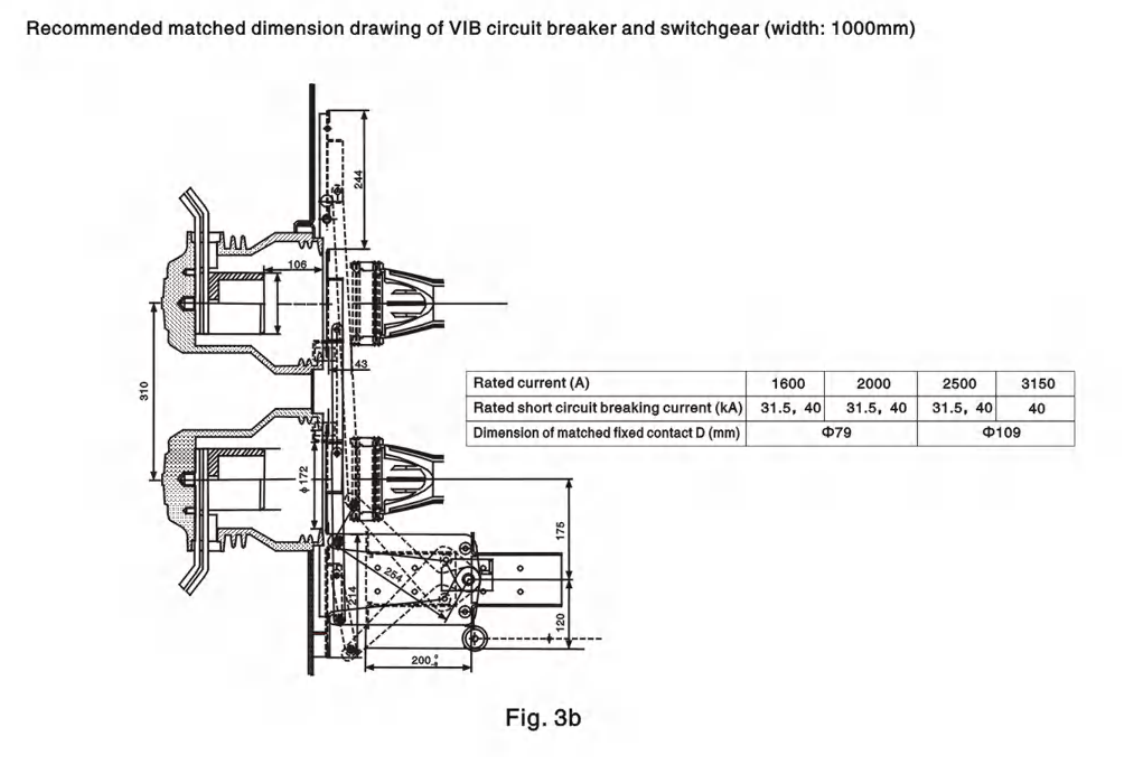

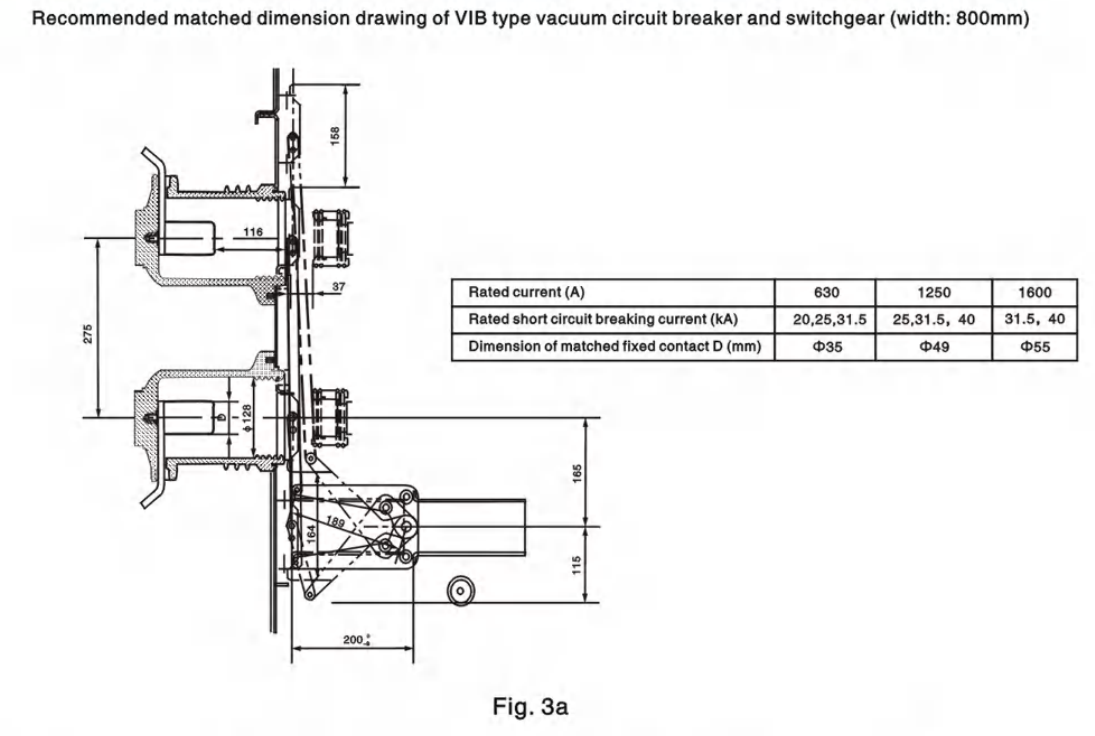

Dimensão correspondente recomendada do VCB e do painel de distribuição
