Disjuntor a vácuo externo

O disjuntor a vácuo externo CNKEEYA é um dispositivo elétrico confiável e durável de alto desempenho projetado para sistemas de distribuição de energia externos. Seu excelente desempenho e confiabilidade fazem dele um dos disjuntores preferidos na indústria de energia.

1. Descrição do produto

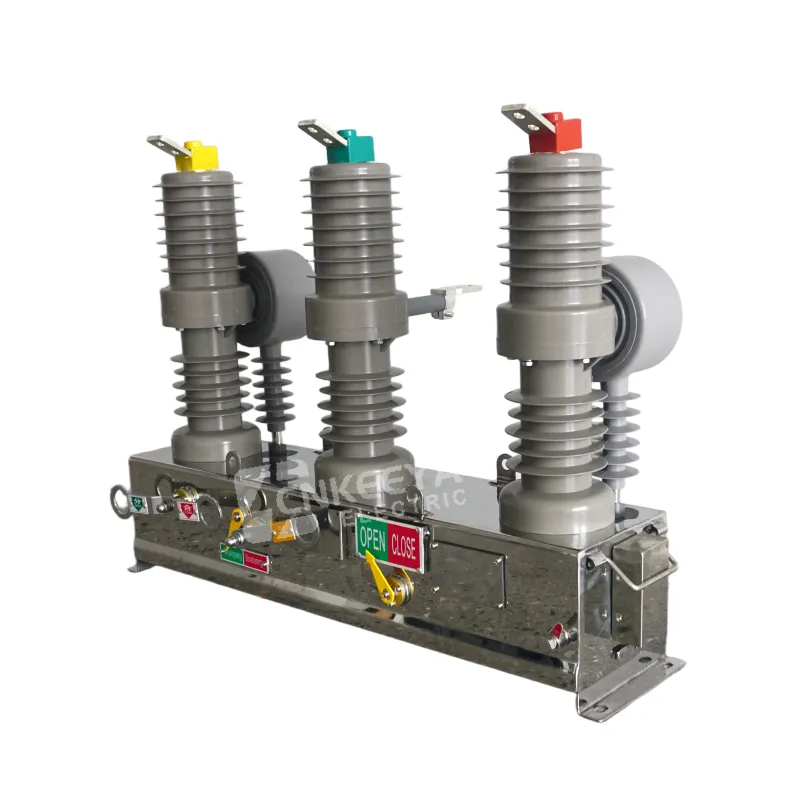

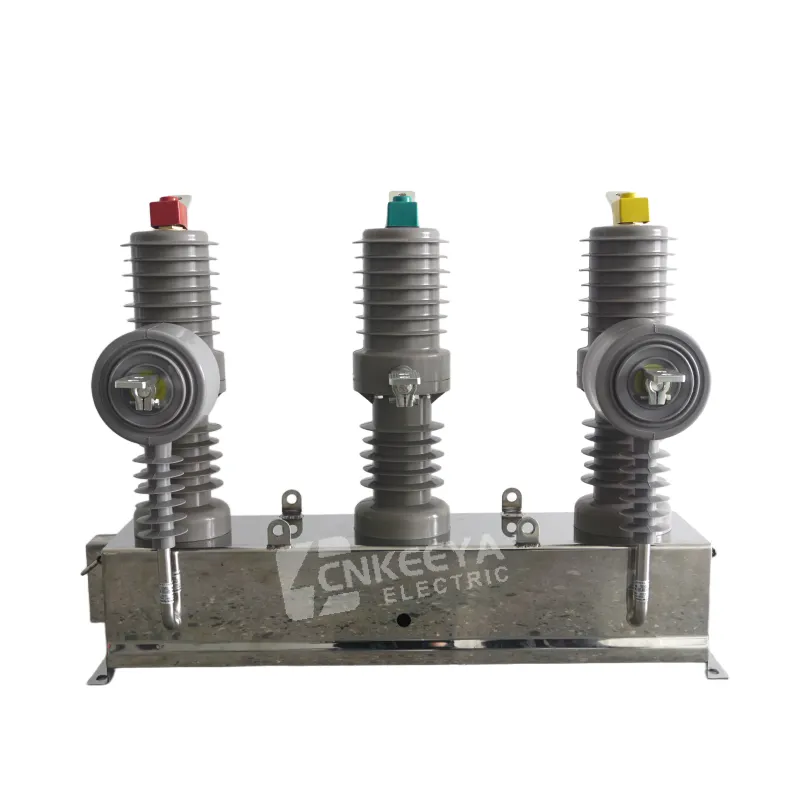

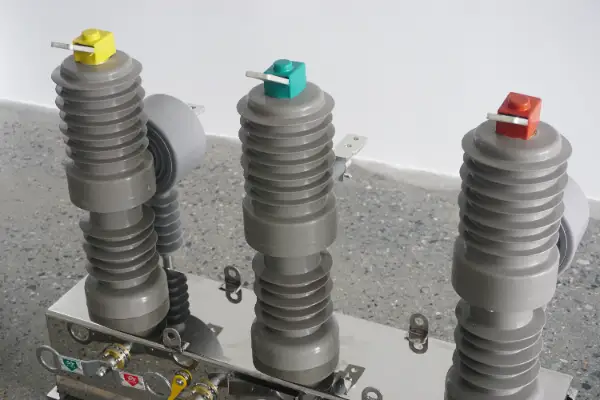

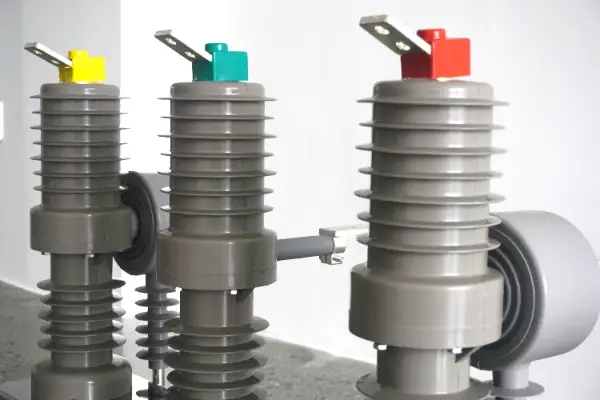

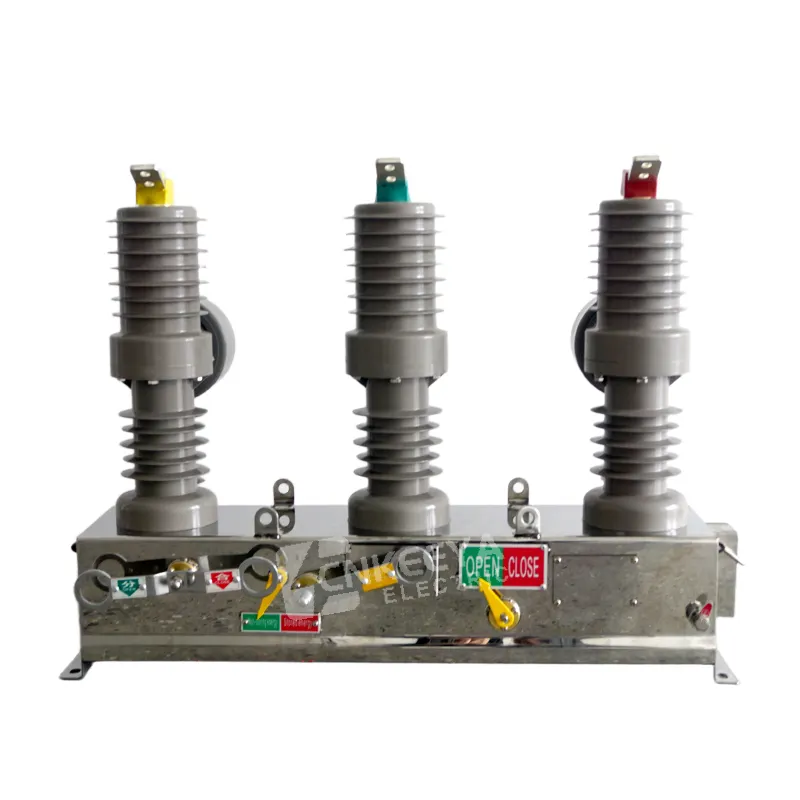

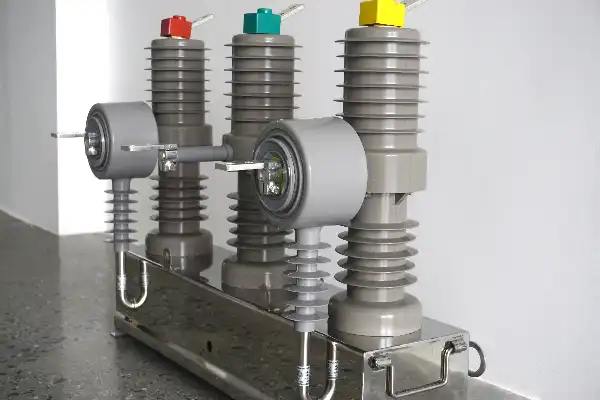

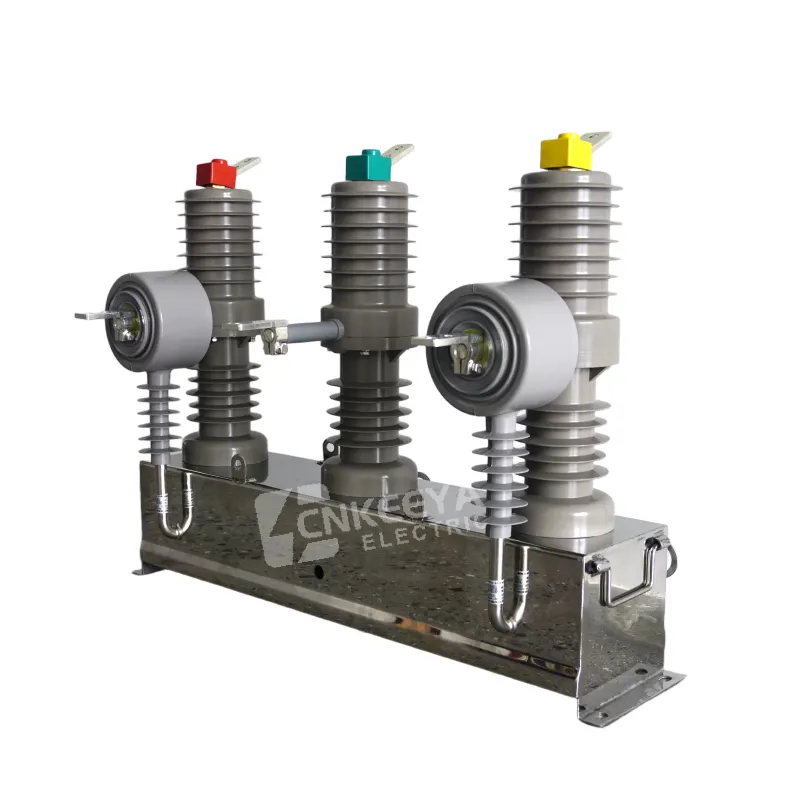

ZW32-12/630-20 é um disjuntor a vácuo montado em poste externo de 12kV. Frequência nominal: 50 Hz CA trifásico;

Significado do modelo

ZW32: Série de disjuntores a vácuo para ambientes externos

12: Tensão nominal 12kV

630: Corrente nominal 630A

20: Corrente nominal de interrupção de curto-circuito 20kA

Descrição do produto:

O disjuntor a vácuo externo é um disjuntor avançado especialmente projetado para sistemas externos de distribuição de energia de alta tensão. Ele usa tecnologia de extinção de arco a vácuo para fornecer funções confiáveis ​​de proteção e controle para seu sistema de energia.

2. Recursos do produto

2.1 Projeto Estrutural

Estrutura totalmente fechada de pilar trifásico, mecanismo de operação integrado, à prova de poeira, à prova de umidade e anticondensação.

Tamanho compacto e peso leve, fácil instalação em poste, sem necessidade de fundação especial.

Interruptor de isolamento opcional com ponto de ruptura visível na posição de abertura e intertravamento anti-funcionamento incorreto para segurança de manutenção.

2.2 Isolamento e Extinção de Arco

Adota interruptor a vácuo, isento de óleo e SF6, ecologicamente correto e sem risco de incêndio ou explosão.

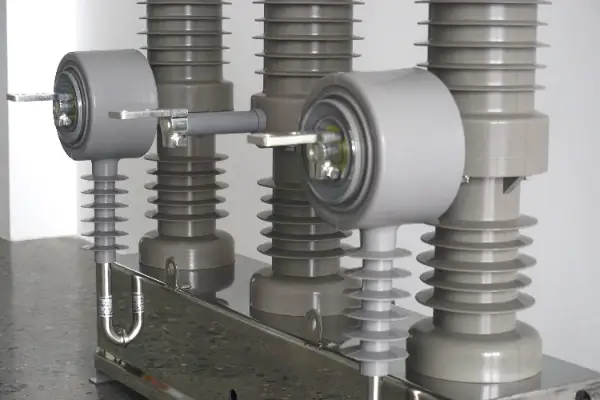

Isolamento composto de borracha de silicone, resistente ao ozônio, resistente aos raios UV e forte hidrofobicidade; aplicável para ampla faixa de temperatura -40 ℃ ~ + 70 ℃ e ambiente de poluição Classe IV.

Contato cobre-cromo com estrutura de campo magnético axial, forte capacidade de interrupção e longa vida útil elétrica, ideal para operação frequente.

2.3 Operação e Controle

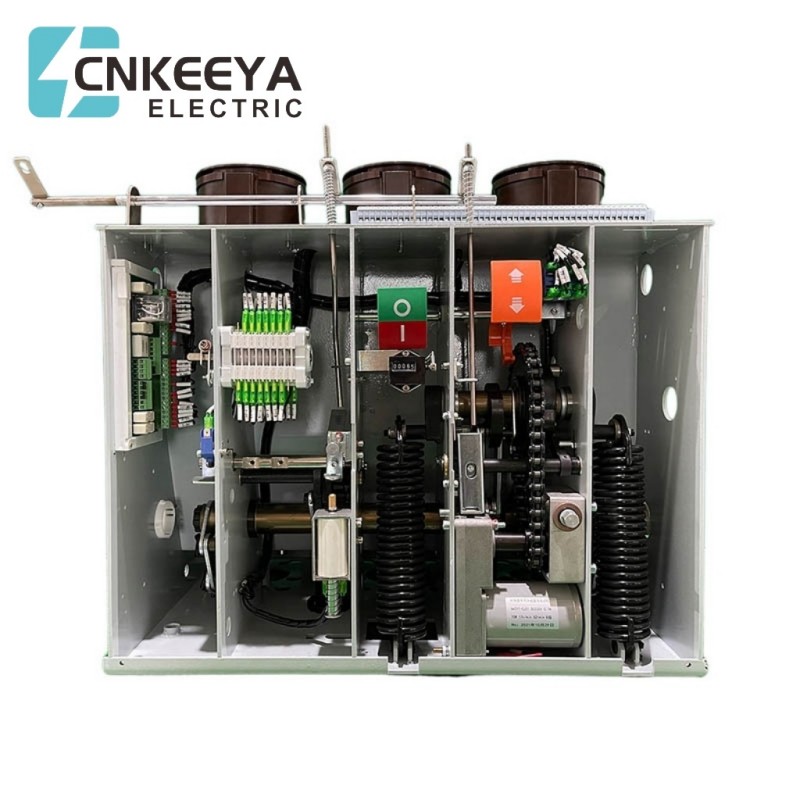

Mecanismo de mola / mecanismo de ímã permanente opcional, suporte manual, elétrico e controle remoto.

Mecanismo de ímã permanente com menos peças e corrente de transmissão curta; vida mecânica de até 30.000 vezes, tempo de abertura ≤8ms.

TC/TP externo configurável, proteção integrada contra sobrecorrente, disparo instantâneo e falha à terra; equipado com controlador inteligente para religamento e memória de falhas.

2.4 Materiais e Proteção

Gabinete: Aço inox / Revestimento antiferrugem Dacromet com verniz resistente a UV, névoa salina e resistente à corrosão.

Design totalmente selado, resistente a revestimento de gelo de 12 mm e velocidade do vento de 35 m/s, operação estável em altitudes de até 2.000 m.

3. Argumentos de venda

3.1 Alta Segurança e Confiabilidade

Extinção de arco a vácuo + material ecológico, sem risco de incêndio e explosão, operação livre de manutenção.

Interrupção de falhas em nível de milissegundos, isolamento rápido de falhas para minimizar o escopo de falta de energia.

3.2 Compatibilidade Inteligente

Compatível com automação de redes de distribuição, suporte para monitoramento remoto, upload de dados e alarme de falha ativo.

Projeto primário e secundário integrado, compatível com os padrões de rede nacionais, facilmente conectado à rede elétrica inteligente.

3.3 Custo-benefício e alta eficiência

Longa vida útil mecânica e elétrica, reduz os custos de substituição e manutenção e reduz o investimento em todo o ciclo de vida.

Instalação simples e pegada pequena, economiza custos de engenharia civil e instalação, encurta o período de construção.

3.4 Excelente Adaptabilidade Ambiental

Ampla faixa de temperatura operacional, forte desempenho antipoluição e anticorrosivo; operação estável a longo prazo sob condições externas adversas, adequada para áreas urbanas, rurais, montanhosas e costeiras.

Características:

Tecnologia eficiente de extinção de arco a vácuo: O uso de tecnologia avançada de extinção de arco a vácuo garante desconexão rápida e confiável do circuito e reduz a perda de energia.

Excelente resistência às intempéries: Projetado para atender às duras exigências do ambiente externo, possui excelentes propriedades à prova d'água e à prova de poeira, garantindo o funcionamento estável do equipamento.

Desempenho operacional confiável: Possui capacidade confiável de suportar curto-circuito e é adequado para sistemas de energia sob diversas condições de trabalho, garantindo a operação segura de equipamentos e sistemas.

Controle e monitoramento inteligentes: Equipado com um sistema de controle avançado, pode monitorar o status operacional do sistema de energia em tempo real e fornecer segurança total.

Configuração personalizável: Fornece uma variedade de especificações e modelos e pode ser personalizada de acordo com as necessidades do cliente para atender aos requisitos de diferentes sistemas de energia.

Campos aplicáveis ​​do disjuntor a vácuo externo:

Estação de distribuição de energia de alta tensão

Área de fábrica industrial

parque eólico

estatísticas de energia solar
