Disjuntor de vácuo interno

A Keeya, um fabricante respeitável com sede na China, é especializado na produção de disjuntores de vácuo de alta qualidade. Com uma dedicação à excelência, Keeya se estabeleceu como um fornecedor confiável na indústria de equipamentos elétricos. Nossos produtos são conhecidos por sua excepcional qualidade e confiabilidade.

Enviar consulta

Descrição do produto

Os disjuntores de vácuo internos de Keeya são projetados e fabricados para atender aos padrões rigorosos do setor, garantindo o desempenho e a segurança ideais. Colaboramos com fornecedores respeitáveis para obter componentes de primeira linha, garantindo ainda mais a qualidade de seus produtos.

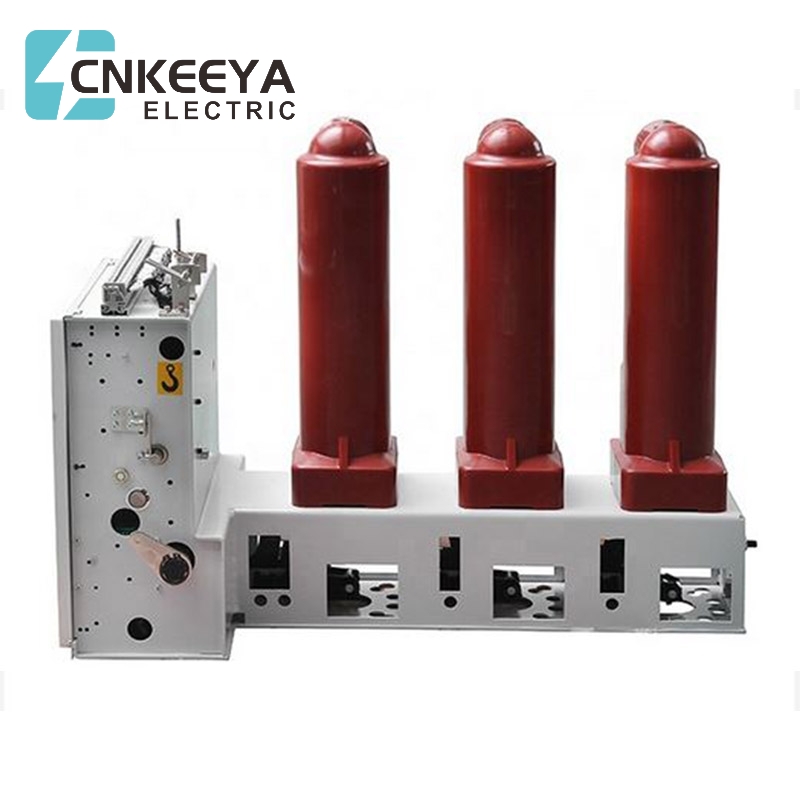

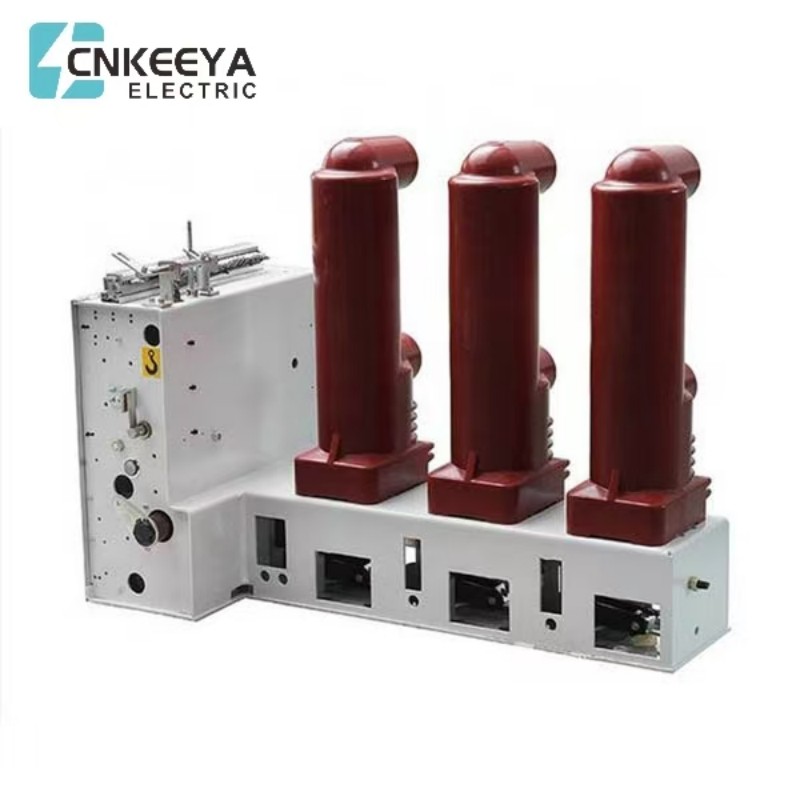

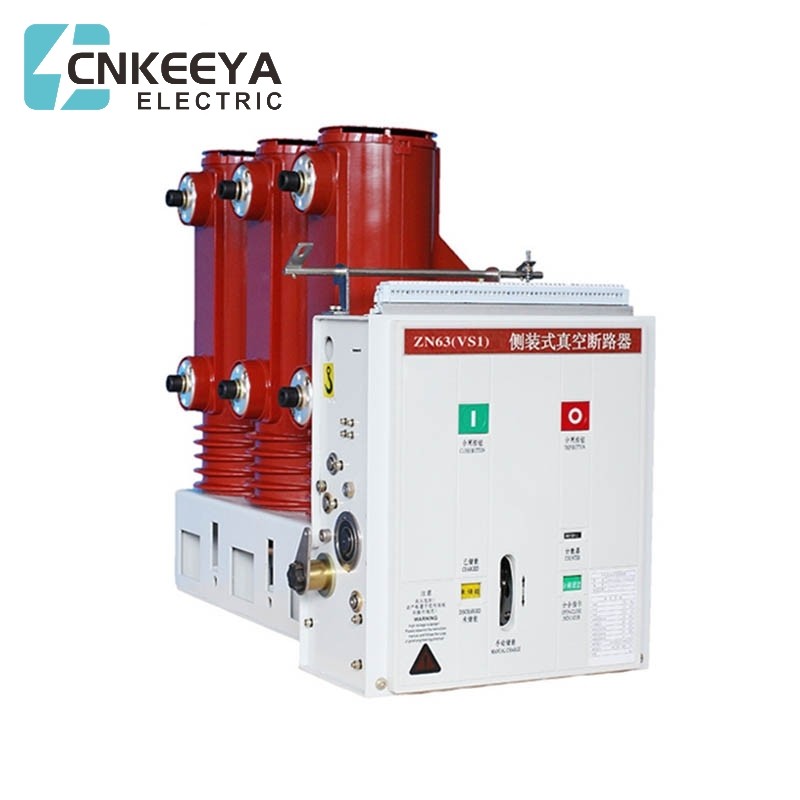

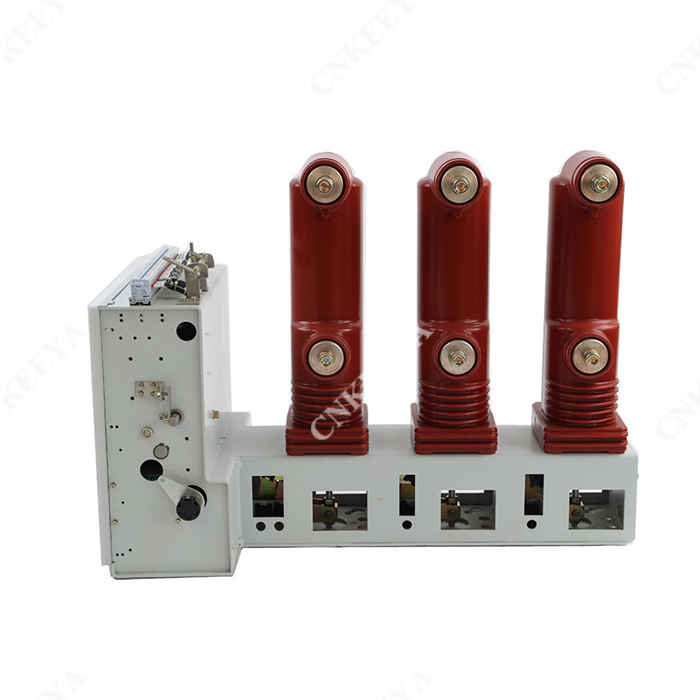

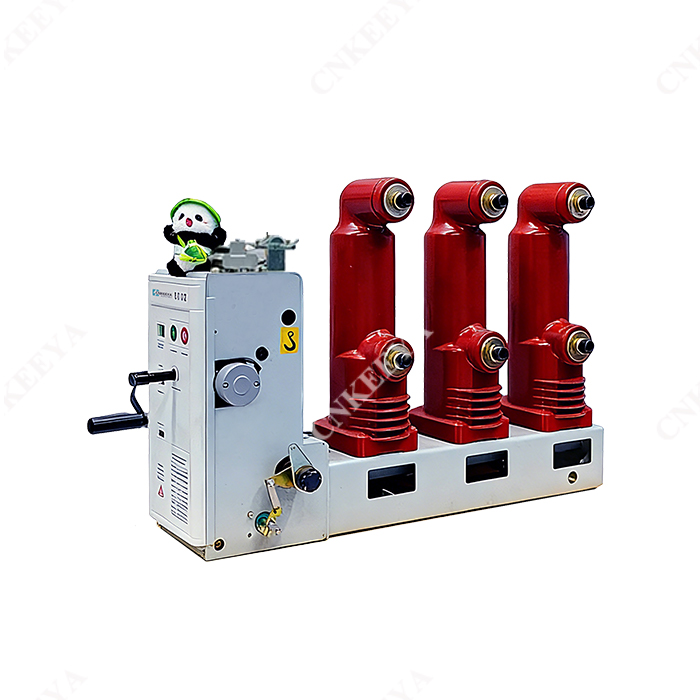

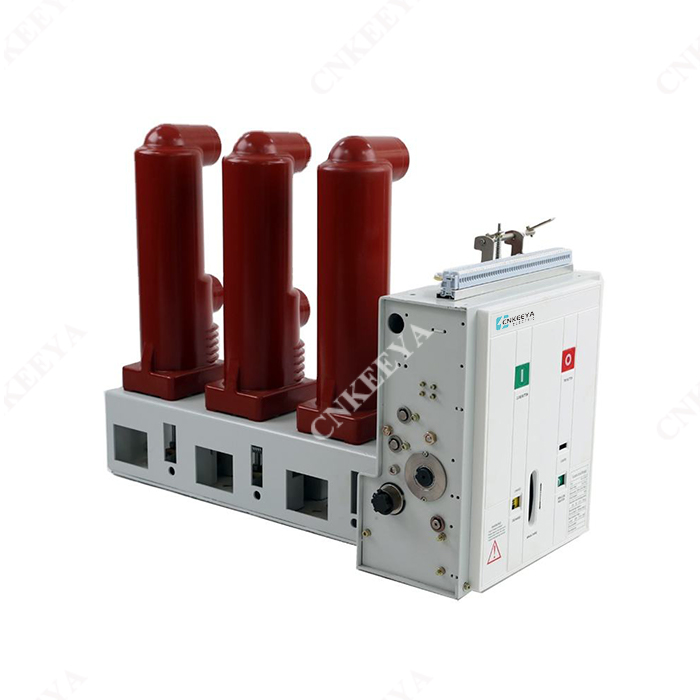

O disjuntor de vácuo interno do tipo interno VS1-12 foi projetado para aplicações de alta tensão interna, especificamente adaptadas para sistemas com uma tensão nominal de 12kV e uma frequência de 50Hz. Serve como equipamento crucial de proteção e controle. Aproveitando as vantagens únicas de um disjuntor de vácuo, ele se mostra especialmente adequado para cenários que exigem operações frequentes sob fluxo de energia nominal ou em casos de altas correntes de curto-circuito.

Parâmetros ambientais estipulados:

1. Faixa de temperatura operacional: -25 ℃ a +40 ℃

2. Umidade relativa: média diária não superior a 95%; Média mensal não superando 90%.

3. Pressão de vapor saturado: média diária não superando 2,2kPa; Média mensal não superior a 1,8kpa.

4. Atividade sísmica: não deve superar 8 graus na escala Richter.

5. Altitude acima do nível do mar: até 1000m (excluindo requisitos especiais).

6. Especificações ambientais: destinados ao uso em áreas livres de riscos de incêndio, atmosferas explosivas, contaminação pesada, erosão química e vibração severa.

Chave do disjuntor de vácuo interno Características estruturais:

1. A disponibilidade de dois tipos de tubos de vácuo, grande e pequena, oferece opções. O isolamento externo é projetado para resistir à corrosão e desgaste, resultando em alta capacidade de ruptura e uma longa vida útil.

2. A utilização de molas de alta precisão, juntamente com contatos de cobre banhados e ligados a prata, garante segurança e eficácia aprimoradas.

3. A adoção de uma estrutura de isolamento composta não apenas minimiza os riscos de poluição e explosão, mas também garante um alto nível de isolamento. Esse design facilita a manutenção direta e prolonga a vida operacional.

4. O produto apresenta posições de contato específicas, permitindo uma fácil confirmação visual através de uma janela, o que ajuda a evitar operações incorretas rapidamente.

Parâmetro técnico

número de série	projeto		unidades	dados
1	A tensão nominal		kv	12
2	Frequência nominal		Hz	50
3	Corrente classificada		A	630 ~ 1250	1250	1250
4	Corrente de quebra de curto -circuito nominal		o	20	25	31.5
5	Corrente de fechamento de curto -circuito nominal		o	50	63	80
6	Corrente tolerável de pico nominal		o	50	63	80
7	4s Corrente de resistência ao curto circuito classificada		o	20	25	31.5
8	Nível de isolamento nominal	Frequência de energia suporta a tensão (antes e depois da ruptura)	o	42 （Frature48)
		Tensão de suportar de impacto (antes e depois do intervalo classificado)	o	75 （Frature85)
9	Sequência nominal de operação			Pontos-0.3s-US Point-180S-Us Pontos
10	Vida mecânica		próximo	10000
11	Tempos de quebra de quebra de curto -circuito classificados		próximo	50
12	Mecanismo operacional Classificação de tensão de fechamento (DC)		V	110.220
13	Tensão de disparo nominal do mecanismo operacional (DC)		V	110.200
14	De contato		mm	11 ± 1
15	Opeverroke (comprimento da compressão do contato da mola)		mm	3,5 ± 0,5
16	Pontos de fase de três fases, tempo de fechamento		EM	≤2
17	Contato Time de bounce de fechamento		EM	≤2
18	Velocidade média do freio		EM	1,1 ± 0,2
19	Velocidade média de fechamento		EM	0,6 ± 0,2
20	Tempo de interrupção do freio	Na maior tensão operacional	S	≤0,05
		Na menor tensão operacional	S	≤0,08
21	Tempo de fechamento		S	0.1		50
22	Resistência ao loop principal de cada fase		bebê	60
23	Desgaste permitido espessura cumulativa de contatos dinâmicos e estáticos		mm	3
