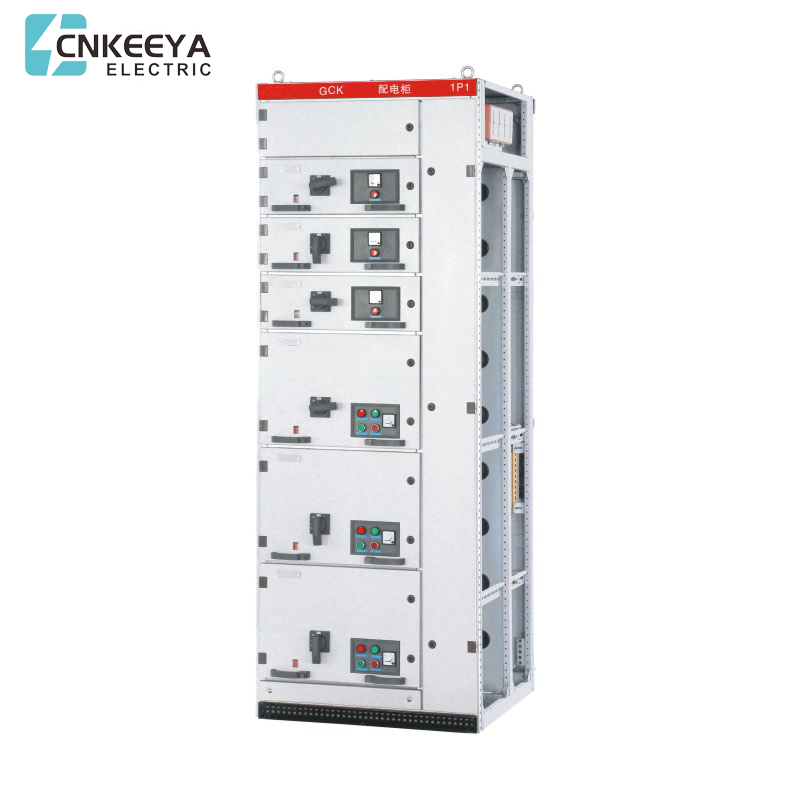

Painel de distribuição extraível de baixa tensão GCK

CNKEEYA, um fabricante renomado na China, tem orgulho em apresentar o painel extraível de baixa tensão GCK - uma solução personalizável e econômica para necessidades versáteis de distribuição de energia. Como fabricantes, a CNKEEYA está comprometida em fornecer soluções personalizadas, permitindo que os clientes personalizem a série GCK para atender a requisitos específicos. Nossa dedicação à acessibilidade garante que o painel extraível de baixa tensão GCK não apenas ofereça flexibilidade, mas também tenha um preço competitivo. A CNKEEYA se destaca como uma escolha confiável para quem busca equilíbrio entre customização, custo-benefício e qualidade em suas soluções de manobra, tornando-se um parceiro preferencial em diversas aplicações elétricas.

O painel extraível de baixa tensão GCK consiste em duas partes: painel do centro de distribuição de energia (PC) e centro de controle do motor (MCC). É adequado para usuários de energia aplicáveis ​​a usinas de energia, subestações, empresas industriais e de mineração para CA 50 Hz, tensão máxima de trabalho de até 660 V, corrente máxima de trabalho de até 3150 A no sistema de distribuição de energia, é usado para distribuição de energia, controle de motor, iluminação e outros equipamentos de distribuição de energia para conversão de energia e controle de distribuição.

GCK Aparelhagem extraível de baixa tensão

Condições ambientais aplicáveis

● A altitude não excede 2.000 m.

● A temperatura do ar ambiente não é superior a +40°C, e a temperatura média dentro de 24h não é superior a +35°C, e a temperatura do ar ambiente não é inferior a -50°C.

● Condições atmosféricas: o ar está limpo, a umidade relativa não excede 50% a +40°C, e uma umidade relativa mais alta é permitida em temperaturas mais baixas, por exemplo: 90% a +20°C.

● O local deve estar isento de risco de pré-explosão, poluição grave, corrosão química e vibração severa. A inclinação não deve ser superior a 5° em relação à vertical.

● Este produto é adequado para transporte e armazenamento nas seguintes temperaturas: -25℃~+55℃, e dentro de um curto período de tempo (não mais que 24h) não excedendo +70℃. Caso as condições de serviço acima não possam ser atendidas, o usuário deverá consultar nossa empresa no momento do pedido.

Os principais parâmetros técnicos do quadro

Dimensões de instalação e furos de montagem

Dimensões de contorno e dimensões de instalação

Diagrama esquemático da base de instalação do produto

Observação: a empresa pode fornecer vários formatos de bustrays conforme a necessidade dos usuários.

Requisitos de layout interno do produto e bandeja de ônibus

Instrução de pedido

● Quando este produto é instalado, a linha horizontal entre os comutadores deve ser conectada de forma firme e confiável.

● A porta deste produto possui uma função de intertravamento com o interruptor principal, que s, a porta pode ser aberta somente quando a energia for cortada. O outro lado do produto é uma placa de vedação de parafuso, que não tem função de intertravamento com o interruptor principal, portanto, o usuário deve desconectar a fonte de alimentação ao desmontar o painel lateral deste produto para manutenção.

● Pessoas não profissionais não devem abrir o quadro para manutenção e reparos.
