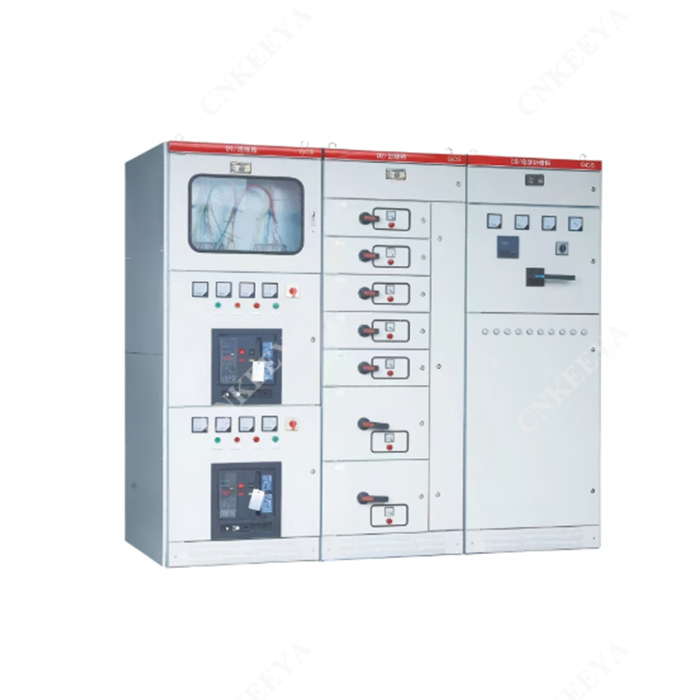

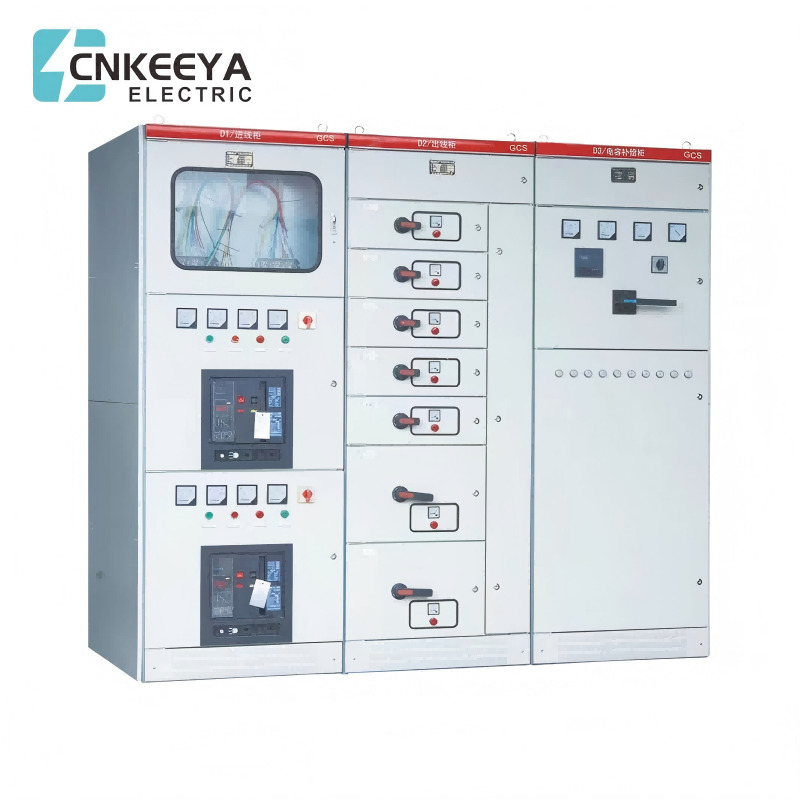

GCS de baixa tensão retirada de distribuição

GCS de baixa tensão retirada de distribuição

A CNKEEYA, uma fábrica distinta e fornecedora confiável, orgulha-se da manufatura de gcs de baixa tensão GCS de baixa tensão. Com um compromisso com a inovação e a engenharia de precisão, nossa fábrica se destaca na elaboração dessas soluções avançadas de geração de switch, projetadas para atender às necessidades em evolução de diversas indústrias. Como fornecedores dedicados, a CNKEEYA prioriza a qualidade e a aderência aos padrões do setor, oferecendo a distribuição de GCS de última geração que garante distribuição e controle de energia eficientes. Com a nossa nova linha de distribuição de retirada de baixa tensão GCS, Keeya continua a definir a referência para confiabilidade, segurança e tecnologia moderna. Escolha a CNKEEYA como seu fornecedor para obter as mais recentes soluções de switchgear e experimente o futuro dos sistemas de distribuição elétrica confiáveis e avançados.

Aplicação principal

O dispositivo GCS é adequado para o sistema de distribuição de energia em usina, petróleo, química, têxtil metalurgia, arranha-céus e outras indústrias. É um conjunto completo de dispositivos de distribuição AC 50 (60) Hz de baixa tensão com tensão operacional nominal de 380V (400V), (600V) e corrente nominal

Esta série de troca de retirada de baixa tensão de baixa tensão é um tipo de gabinete combinado montado por fábrica (FBA) com módulos padrão.

This series low voltage withdrawable switchgear is suitable for power plant, substation, petrochemical industry, metallurgy, steel rolling, transportation, energy, light industry, textile and other industrial enterprises and residential area, high-rise buildings and other places, and it's used for electric energy conversion, distribution and control of electric power system of AC 50-60Hz power system with rated operating voltage 660V and below.

O dispositivo está em conformidade com o GB 7251.1 Conjuntos de Gear de Switch de baixa tensão e os conjuntos de engrenagens de controle 1: Assembléias testadas e parcialmente testadas por tipo e padrões profissionais nacionais e padrão internacional IEC 439-1.

Índice de desempenho

O design do dispositivo atende aos seguintes padrões:

● IEC439-1 Conjuntos de equipamentos de comutação de baixa tenda

● GB 7251 Conjunto de equipamentos de baixa tensão de baixa tenda

● ZBK 36001 Baixa tensão de retirada de retirada

Parâmetro técnico básico

Recurso do dispositivo

● Aprovando a capacidade de calor do adaptador e reduz bastante o aumento adicional da temperatura causado pelo aumento da temperatura do adaptador aos conectores, troncos de cabos e espaçadores.

● A separação entre unidades funcionais e compartimentos é clara e confiável, e a falha de uma unidade não afetará o trabalho de outras unidades, a fim de minimizar a falha.

● O arranjo horizontal da barra de barramento faz com que o dispositivo tenha uma boa estabilidade dinâmica e térmica e pode suportar o impacto da corrente de curto-circuito 80/176KA.

● O número de circuitos em um único painel de comutador MCC é de 22, que considera totalmente as necessidades de geração de energia de uma única unidade única, sistemas petroquímicos e outras indústrias para grupos automatizados.

● A conexão entre o dispositivo e o cabo externo é concluída no compartimento do cabo e os cabos podem ser inseridos e saídos para cima e para baixo. O transformador de corrente está instalado no compartimento do cabo para facilitar a instalação e a manutenção.

● O mesmo sistema de distribuição de energia pode limitar a corrente de curto-circuito através da correspondência de reatores limitadores de corrente, estabilizar a tensão do barramento em um determinado valor e reduzir parcialmente os requisitos de resistência ao curto-circuito dos componentes.

● A unidade da gaveta possui um número suficiente de conectores secundários (32 pares para 1 unidade e acima, 20 pares para 1/2 unidade), que podem atender aos requisitos do número de interfaces de computador e circuitos de controle automático.

Circuito auxiliar

O design do diagrama de circuito auxiliar em conformidade com os "regulamentos técnicos para o design da energia auxiliar para usinas de energia térmica" e outras regulamentações técnicas de design relevante. A solução de circuito auxiliar foi projetado de acordo com as principais soluções de circuito, que apresenta as unidades funcionais do cabo da fonte de alimentação, do alimentador (PC) e do alimentador de motor (MCC) para controle da operação.

Diagrama de instalação

Fig 2 Diagrama de instalação do gabinete de PC

3 Diagrama de instalação do gabinete MCC

Pedindo instruções

O contrato de pedido inclui o seguinte conteúdo:

● O modelo completo do produto inclui o número principal da solução do circuito e Número da solução de circuito auxiliar

● Diagrama de sequência de combinação do sistema de circuito principal

● Diagrama esquemático de circuito auxiliar

● Lista de componentes no gabinete

● Parâmetros de tensão, corrente, tempo e outros parâmetros de configuração no circuito

● Outros requisitos especiais inconsistentes com o uso normal do produto
