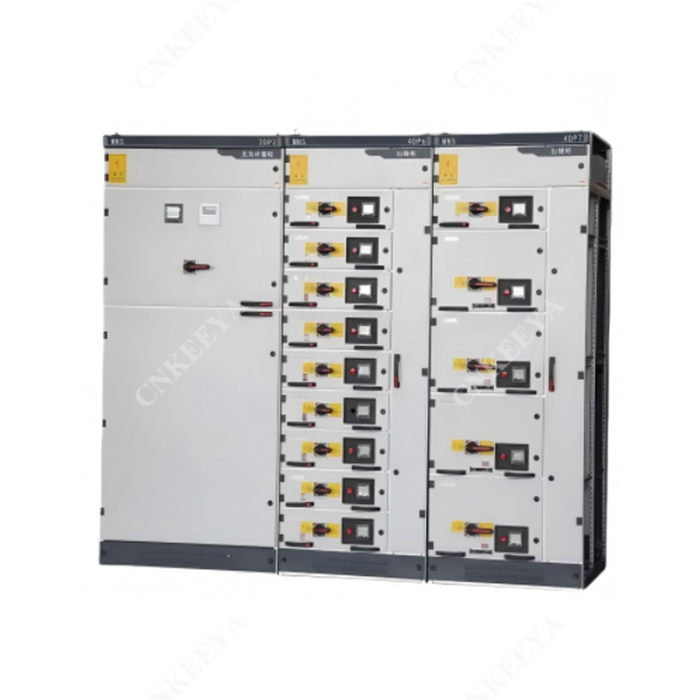

Painel de distribuição extraível de baixa tensão MNS

Painel de distribuição extraível de baixa tensão MNS

Reconhecido por sua construção robusta e desempenho duradouro, o painel extraível de baixa tensão MNS de alta qualidade da Keeya garante a longevidade e a confiabilidade das instalações de baixa tensão. A ênfase da Keeya na personalização ressalta sua missão de fornecer soluções personalizadas e duráveis ​​que atendam às crescentes necessidades da indústria elétrica.

Aplicação principal

Esta série de painéis extraíveis de baixa tensão é um tipo de gabinete combinado montado de fábrica usando módulos padrão (FBA).

Esta série de painéis extraíveis de baixa tensão é adequada para usinas de energia, subestações, petroquímica, laminação de aço metalúrgico, energia de transporte, indústria leve e empresas têxteis, comunidades residenciais, arranha-céus e outros locais. É usado para conversão, distribuição e controle de energia de equipamentos de distribuição de energia em sistemas de energia com CA 50-60 Hz e tensão nominal de trabalho CA 660 V e inferior.

Este dispositivo está em conformidade com os padrões profissionais nacionais de GB7251.1 "Comutador completo de baixa tensão" e JB/T9961 "Comutador completo extraível de baixa tensão", bem como com os padrões profissionais internacionais IEC439-1.

Painel de distribuição extraível de baixa tensão MNS

Esta série de quadros extraíveis de baixa tensão é uma espécie de gabinete combinado montado de fábrica (FBA) com módulos padrão.

Esta série de painéis extraíveis de baixa tensão é aplicável a usinas de energia, subestações, petroquímica, metalurgia e laminação de aço, transporte, energia, empresas industriais leves e têxteis, bairros residenciais, arranha-céus e outros locais, como equipamento de distribuição de energia de o sistema de energia AC 50 ~ 60 HZ com tensão nominal de trabalho de 660 V e abaixo para conversão, distribuição e controle de energia.

A instalação está em conformidade com GB 7251.1 Conjuntos de manobra e controle de baixa tensão - Parte 1: Conjuntos testados e parcialmente testados e Conjuntos de manobra e controle extraíveis de baixa tensão JB/T 9961 e padrões profissionais internacionais IEC439-1.

Condição normal de serviço

● A temperatura do ar ambiente não deve ser superior a +40°C e inferior a -5°C, e a temperatura média não deve ser superior a +35°C dentro de 24 horas. Condições atmosféricas:O ar está limpo e a umidade relativa não excede 50% na temperatura máxima de +40℃. Uma umidade relativa mais alta é permitida em temperaturas mais baixas, por exemplo, 90% a +20°C, mas as mudanças de temperatura devem ser levadas em consideração, pois a condensação pode ocorrer ocasionalmente.

● Altitude: não superior a 2.000 m.

● O dispositivo é adequado para processos de transporte e armazenamento em temperaturas que variam de -25°C a +55°C e até +70°C por um curto período de tempo (não superior a 24h). O dispositivo não deve sofrer nenhum dano irreversível nestes períodos limitados. temperaturas e deve ser capaz de operar normalmente em condições normais.

● Se as condições de serviço acima não puderem ser atendidas, o problema será resolvido através de negociação entre o usuário e o fabricante. Quando o dispositivo for usado em plataformas de perfuração de petróleo offshore e usinas nucleares, um acordo técnico separado deverá ser assinado.

Parâmetro técnico básico

Painel de distribuição extraível de baixa tensão MNS

Nível de proteção

Em conformidade com as normas IEC 529 e D IN 40050

IP30: protação fixa para tamanho maior que φ 2,5 MM

IP40: protação fixa para tamanho maior que 1,0 MM φ

IP54: proteção contra poeira e respingos em qualquer direção

(Consulte o fabricante ao solicitar o nível de proteção IP54)

Tipo de armário de distribuição

1. Gabinete do centro de distribuição de energia (PC): pode usar o disjuntor da série EMAX, MT, 3WN, AH, ME.

2.Gabinete central de controle do motor (MCC): é montado por gavetas de diversos tamanhos. O interruptor principal de cada circuito adota um disjuntor de caixa de plástico quebrado de alta qualidade ou um interruptor de carga giratório com fusível. Gabinete de compensação automática de fator de potência (com dispositivo de compensação de fator de potência manual, automático e remoto)

Diagrama esquemático do corpo do gabinete

Um gabinete de centro de distribuição de energia (PC)

Painel de distribuição extraível de baixa tensão MNS

B Gabinete do centro de controle do motor (MCC)

Diagrama de modo de combinação

Diagrama de instalação
