Descrição do produto

Projetado para precisão e confiabilidade, o gabinete de distribuição de energia de baixa tensão GGD CA serve como uma pedra angular nos sistemas de distribuição de energia, mostra a dedicação da CNKEEYA ao cumprimento e exceder os padrões da indústria. Como parceiro de confiança no campo, os armários de distribuição de energia de baixa tensão da CNKEEYA fornecem uma solução confiável e eficiente para diversas aplicações, contribuindo para a robustez da infraestrutura elétrica.

O gabinete de distribuição de potência de baixa tensão GGD CA é adequado para usinas de energia, subestações, empresas de mineração e outros usuários de energia com um CA 50H, tensão de trabalho classificada de 380V e corrente de trabalho classificada de 3150A no sistema de distribuição. É usado para conversão de energia, distribuição e controle de equipamentos de energia, iluminação e distribuição.

O gabinete de distribuição de energia de baixa tensão GGD CA foi projetado de acordo com os requisitos das autoridades superiores do Ministério da Energia, bem como com os usuários de energia e os departamentos de design. É baseado em segurança, economia, racionalidade e confiabilidade Um novo gabinete de distribuição de baixa tensão projetado com base no princípio de. O produto possui as características de alta capacidade de ruptura, boa estabilidade dinâmica e térmica, soluções elétricas flexíveis, combinação conveniente, várias séries, forte praticidade, nova estrutura e alto nível de proteção. Ele pode ser usado como um produto atualizado para o painel de comutação de baixa tensão.

O gabinete de distribuição de energia de baixa tensão GGD CA está em conformidade com os padrões como o IEC439 "equipamento de interruptor de baixa tensão e equipamento de controle" e GB7251 "Gear de baixa tensão".

Condição de serviço

● A temperatura do ar ambiente não deve ser superior a +40 ℃, não inferior a -5 ℃, e a temperatura média dentro de 24h não deve ser superior a +35 ℃;

● Para instalação e uso internos, a altitude do local de uso não deve exceder 2000m;

● A umidade relativa do ar circundante não excede 50% quando a temperatura máxima é +40 ℃, e uma temperatura relativa maior deve ser permitida a uma temperatura mais baixa (por exemplo: 90% a +20 ℃), levando em consideração a possibilidade de mudanças de temperatura ocasionalmente causará efeitos de condensação;

● Quando o equipamento é instalado, a inclinação para o plano vertical não deve exceder 5 °;

● The equipment should be installed in a place where there is no severe vibration, impact and corrosion;

● Quando o usuário tiver requisitos especiais, ele pode ser resolvido por meio de consulta com o fabricante.

Desempenho elétrico

Parâmetros elétricos básicos

Modelo	Tensão nominal (V)	Corrente nominal (a)		Corrente de quebra de curto-circuito classificada (KA)	Corrente de curta duração de tempo de tempo (1s) ka)	Corrente de resistência ao pico nominal (KA)
GGD1	380	A	1000	15	15	30
		B	600 (630)
		C	400
GGD2	380	A	1500 (1600)	30	30	63
		B	1000
		C	600
GGD3	380	A	3150	50	50	105
		B	2500
		C	2000

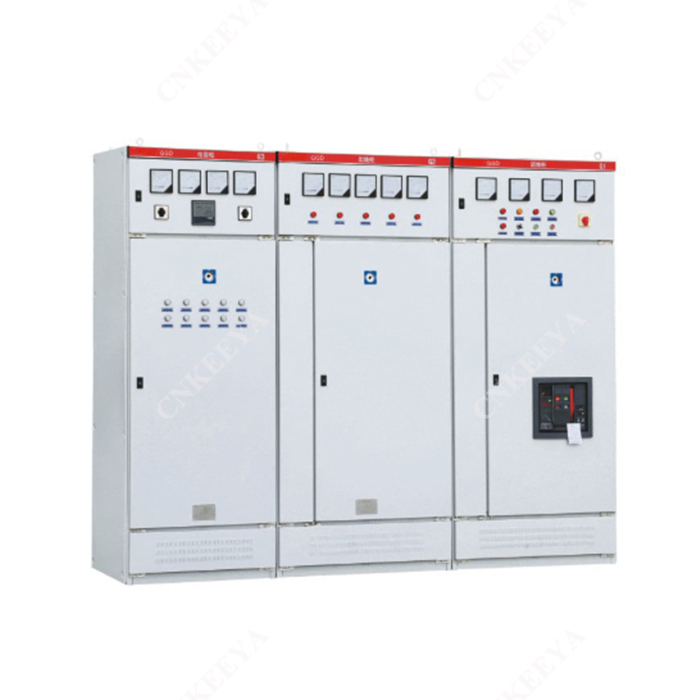

GGD Gabinete de distribuição de energia de baixa tensão CA

Solução de circuito principal

O circuito principal do gabinete GGD possui 129 soluções projetadas com um total de 298 especificações (excluindo soluções e especificações derivadas de alterações na função do circuito auxiliar e alterações na tensão de controle).

Em que as soluções GGD1 tipo 49 estão disponíveis de 123 especificações

As soluções do tipo 53 GGD2 estão disponíveis de 107 especificações

Soluções GGD3 Tipo 27 estão disponíveis de 68 especificações

A solução principal do circuito é selecionada solicitando as opiniões da maioria dos departamentos de design e usuário, e a solução exigida pela usina foi adicionada. A corrente nominal é até 3150A, adequada para a seleção de transformadores de distribuição de 2000kva e abaixo. Além disso, os gabinetes de compensação do capacitor GGJ1 e GGJ2 são projetados para atender às necessidades de compensação de energia reativa, com 4 soluções de circuito principal e 12 especificações no total.

Solução de circuito auxiliar

O design do circuito auxiliar está disponível de soluções de duas partes: o plano de fonte de alimentação e a usina de geração de energia. Há espaço suficiente no gabinete GGD para instalar os componentes secundários. Ao mesmo tempo, um transformador de corrente LMZ3D especial foi desenvolvido para atender às necessidades de usinas de energia e usuários especiais quando a proteção de relé anexada for necessária.

Ônibus principal

Considerando a relação preço e a viabilidade de substituir o cobre por alumínio, barramentos de alumínio único podem ser usados quando a corrente nominal é 1500A e abaixo, e os barramentos duplos de cobre são usados quando a corrente classificada é superior a 1500a. O fabricante produzirá protótipos e fará "passar" o teste de tipo de acordo com este regulamento. Obviamente, o fabricante também pode substituir o barramento de alumínio por um barramento de cobre da mesma capacidade de carga atual que os usuários exigem. As superfícies sobrepostas dos barramentos são todos tratados com o processo de Ampling.

Seleção de componentes elétricos

(1) O gabinete GGD adota principalmente os componentes elétricos mais avançados que podem ser produzidos em massa na China. Ao mesmo tempo, também mantém algumas características de produtos antigos, como DZ10D, DZ20, etc. Sob a premissa de considerar totalmente a viabilidade de acordo com os princípios econômicos e razoáveis. Produtos obsoletos não são mais usados.

(2) O interruptor da faca de operação rotativo HD13BX e HS13BX é um componente especial projetado para atender às necessidades da estrutura exclusiva do gabinete GGD. Altera o modo de operação do mecanismo e mantém as vantagens do produto antigo. É um novo tipo prático de componentes elétricos.

(3) O Departamento de Design seleciona novos componentes elétricos com melhor desempenho e tecnologia mais avançada conforme a necessidade dos usuários, porque o gabinete GGD tem uma boa instalação de instalação, geralmente não causa dificuldades de fabricação e instalação devido a os componentes elétricos atualizados.

(4) Para melhorar ainda mais o dinâmicostabilty do circuito principal, um grampo de barramento combinado do tipo ZMJ e suporte isolante para o gabinete GGD são projetados. O grampo de barramento é feito de alta resistência e alta retardação de material de liga PPO, com alta resistência de isolamento, desempenho de auto-extorsão e estrutura única. Ele pode ser facilmente combinado em um único grampo de barramento ou um grampo de barramento duplo ajustando o bloco de construção. O suporte isolante é uma estrutura moldada do tipo manga com baixo custo e alta resistência, que resolve o defeito de uma distância insuficiente de fluência de produtos antigos.
