Como fornecedores líderes, a CNKEEYA se orgulha de oferecer soluções excepcionais para distribuição de energia com seus gabinetes de distribuição e controle de baixa tensão XL-21. Reconhecido por seu compromisso com a alta qualidade, a Keeya garante que cada gabinete atenda aos padrões rigorosos, fornecendo controle confiável e eficiente sobre sistemas de baixa tensão. Com foco na engenharia de precisão, os produtos da CNKEEYA são uma prova de sua dedicação à excelência no campo da distribuição elétrica, tornando-os uma escolha confiável para aqueles que buscam soluções de primeira linha para as necessidades do gabinete de controle.
A CNKEEYA, reconhecida como fornecedores de primeira linha, se destaca na entrega de gabinetes de distribuição e controle de baixa tensão XL-21 de alta qualidade, garantindo precisão e confiabilidade incomparáveis em sistemas de distribuição de energia.

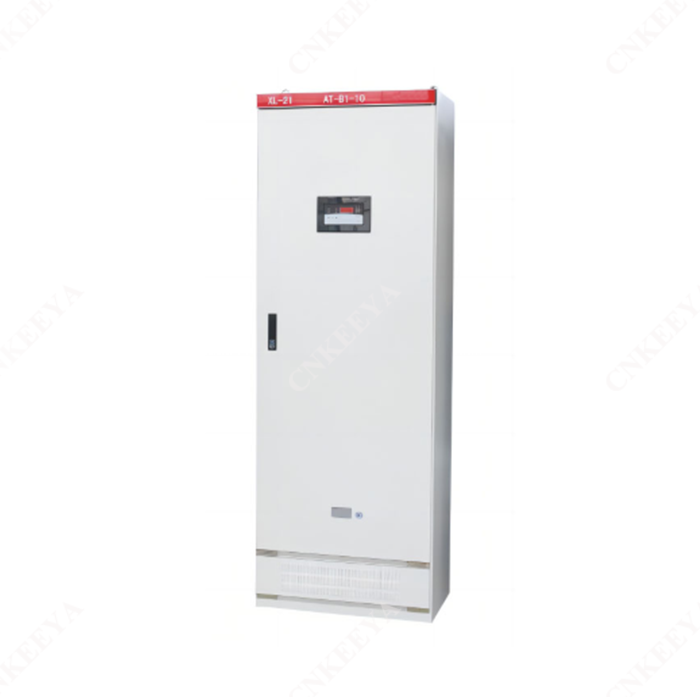

A nova caixa de energia XL-21 é amplamente usada em usinas de energia e empresas industriais e de mineração. É usado para distribuição de energia ou iluminação em AC trifásico abaixo de 500V, com três fios trifásicos, três fios, três fios, trifásicos, de cinco fios etc. de sistemas de distribuição de energia, como instalação interna contra a parede, operação na frente da tela e manutenção na frente da tela; O corpo da caixa é uma estrutura totalmente fechada, montada por materiais em forma de C ou 8MF. Um novo tipo de interruptor de solução de carga rotativo é usado na caixa, que pode ser operado com carga. A porta da frente está equipada com tensão e instrumentos indicadores de corrente, além de luzes de sinalização, botões, alterações sobre interruptores e outros componentes principais. A caixa de distribuição adota novos componentes auto-projetados, estrutura compacta, aparência bonita, manutenção conveniente e uma variedade de soluções de fiação para os usuários escolherem. É um produto ideal para substituir a antiga caixa de energia XL-21.
● Temperatura ambiente: -5 ℃ ~ +40 ℃, e a temperatura média dentro de 24h não excede +35 ℃.
● Altitude: não mais que 2000m.
● Umidade relativa: não mais que 50% quando a temperatura do ar ambiente é +40 ℃; A umidade relativa mais alta pode ser possível em temperaturas mais baixas (por exemplo: 90%em+20 ℃), levando em consideração as alterações de temperatura permitidas produzem condensação moderada.
● Quando o equipamento é instalado, a inclinação do plano vertical não deve exceder 5 °.
● O equipamento deve ser instalado em um local onde não há vibração, impacto e corrosão graves.
Nota: Se você exceder as condições acima, poderá consultar nossa empresa.
|
Nº da série |
Nome |
Unidade |
Valor |
|
1 |
Tensão nominal do circuito principal |
V |
AC: 380 |
|
2 |
Tensão nominal do circuito auxiliar |
V |
AC: 220.380 |
|
3 |
Frequência nominal |
Hz |
50 |
|
4 |
Tensão de isolamento nominal |
V |
660 |
|
5 |
Corrente classificada |
A |
≤ 800a |
XL-21 Nova série de caixas de energia
Após a chegada do produto, verifique se a embalagem está intacta e não danificada. Se qualquer problema for encontrado, notifique o departamento relevante para descobrir a causa.
● O aço e os parafusos do canal básico para a instalação do produto são preparados pelo usuário e o orifício de conexão entre o aço do canal básico e o corpo do gabinete (veja a Figura 1)
● Depois que o produto for instalado, faça inspeções e testes antes de colocá -lo em operação
● Verifique se o corpo do gabinete é retirado do filme de pintura de várias camadas e se o gabinete está seco e limpo;
● Se o limite dos principais aparelhos elétricos e contatos auxiliares é confiável e preciso;
● Se o princípio de seleção e fiação dos principais componentes está em conformidade com o desenho esquemático;
● Use um hmmeter Mego de 500V com um valor de isolamento não inferior a 1M2. Ao medir, preste atenção para desconectar a fiação dos componentes eletrônicos que não podem suportar a tensão.
● Precauções para uso
Depois que o disjuntor de ar de baixa tensão é ligado e desligado por muitas vezes, isso causará algumas queimaduras dos contatos principais e gerará materiais de carbono para aumentar a resistência ao contato. O disjuntor de ar universal de baixa tensão deve ser mantido e reparado regularmente de acordo com os requisitos de suas instruções operacionais.
| A | B | C | D | H |
| 800 (600) opcional | 500 (400) opcional | 650 (450) | 450 (350) | 1800 (1600) Opcional |
● Todos os modelos do produto (incluindo o número principal da solução do circuito e o número do plano de circuito auxiliar
● O diagrama do sistema de circuito principal, o diagrama de layout do gabinete.
● O diagrama esquemático elétrico do circuito auxiliar.
● Lista de componentes para o gabinete (principais especificações do barramento).
● A cor do gabinete (se não for necessária, é fornecida em cinza bege) e o tamanho do gabinete. Outros requisitos especiais que são inconsistentes com as condições normais de serviço do produto.
