Keeya, uma fábrica líder e fornecedora confiável, é especializada na produção de caixas de controle de última geração. Com um compromisso com a inovação e a engenharia de precisão, nossa fábrica se destaca na elaboração dessas soluções de controle avançadas projetadas para atender às crescentes necessidades de diversos setores.
Como fornecedores dedicados, a Keeya prioriza a qualidade e a adesão aos padrões da indústria, oferecendo caixas de controle de última geração que otimizam a eficiência operacional e aprimoram os processos de automação. Com nossa nova linha de caixas de controle, Keeya continua a estabelecer referência em confiabilidade, versatilidade e tecnologia moderna. Escolha a Keeya como seu fornecedor para as mais recentes soluções de controle e experimente o futuro dos sistemas de controle industrial avançados e contínuos.

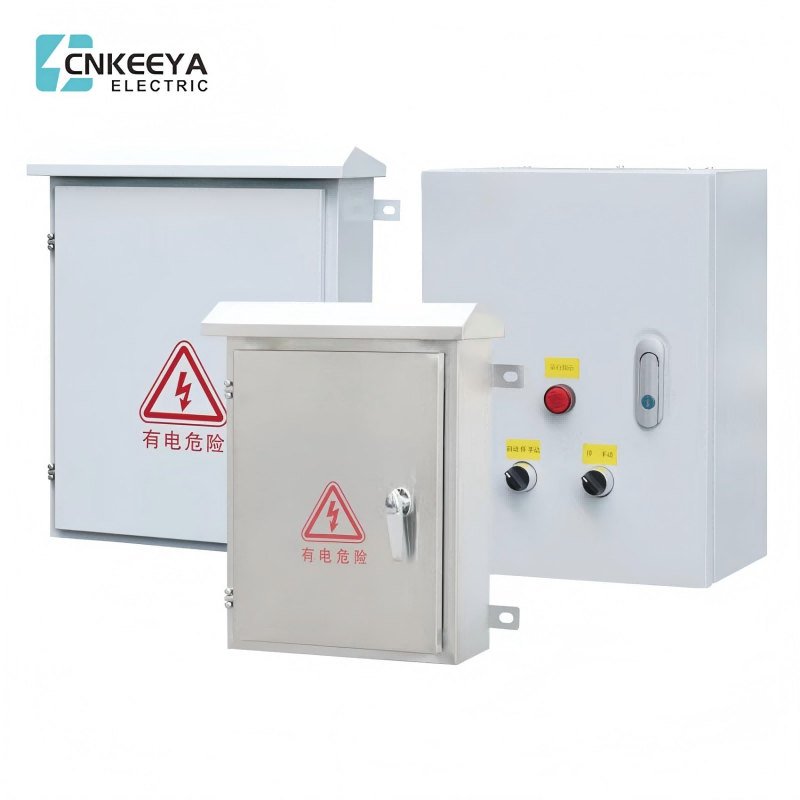

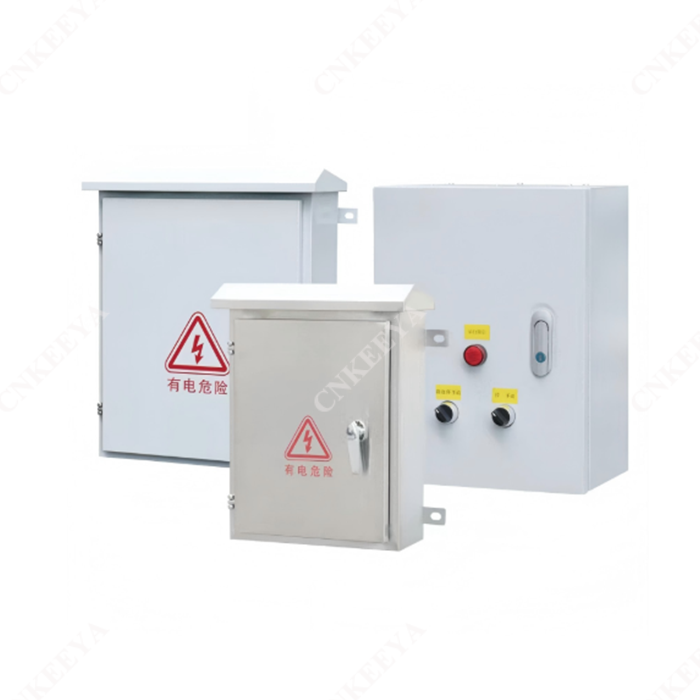

A caixa de controle JXF é adequada para sistemas trifásicos de três fios, trifásicos de quatro fios e trifásicos de cinco fios com 50 Hz, 500 V e abaixo e corrente de carga não superior a 250 A. Ele controla o sistema de distribuição de energia, proteção contra vazamento e sobrecarga do motor, curto-circuito e falta de proteção de fase e vários controles. A caixa tem um design razoável, tamanho pequeno, aparência bonita, uso seguro e confiável e é amplamente utilizada em metalurgia, petroquímica, medicina e saúde, aviação, bairros residenciais, shopping centers, escolas e reconstrução urbana.
Série de caixa de controle JXF
● A altitude não ultrapassa 2.000m;
● A temperatura do ar ambiente não excede +40T e não é inferior a -25℃;
● A umidade relativa média mensal do ar a +20°C não é superior a 40%;
● O local deve estar livre de vibrações e impactos severos;
● O local não deve apresentar risco de explosão e não conter gases e poeiras condutoras no meio que possam corroer metais e destruir o isolamento.
● Este produto está em conformidade com IEC 60439-1:2009 Conjuntos de manobra e controle de baixa tensão -Parte 1:Conjuntos testados e parcialmente testados
● Este produto está em conformidade com GB 7251.1-2016 Conjuntos de manobra e controle de baixa tensão -Parte 1:Conjuntos testados e parcialmente testados.
● Multissérie, multiestrutura, tipo de soldagem, tipo split, tipo de montagem; tipo externo, tipo interno;
● Uma variedade de estruturas de portas duplas, seguras e confiáveis para uso;
● Múltiplos níveis de proteção:IP20,IP40,IP43,IP54,IP65; podem atender às necessidades de diferentes lugares;
Série de caixa de controle JXF
JXF (montado em superfície)
JXF (instalação oculta)
JFF
Série de caixa de controle JXF
tabela 1
|
Tamanho |
Altura H |
Largura L |
Profundidade D |
Espessura da chapa de ferro |
características de estrutura |
|
2520/14 |
250 |
200 |
140 |
1.2 1.5 |
Existem dois tipos de instalação exposta JXF e instalação oculta. A JFF possui dois tipos de portas: portas metálicas e portas com janela transparente. Os painéis das portas são fixados com tiras de borracha de vedação para evitar a entrada de água da chuva. O corpo da caixa está equipado com superior e inferior orifícios de entrada e saída de fio e placa de base de quantidade. A entrada do fio e os orifícios de saída foram instalados com uma vedação placa na fábrica e o ângulo de abertura da porta é superior a 90°. JXF e JFF 1 cada tem 25 especificações e JFE 2 tem 18 especificações. |
|
3025/14 |
300 |
250 |
140 |
||
|
3025/18 |
300 |
250 |
180 |
||
|
3030/14 |
300 |
300 |
140 |
||
|
3030/18 |
300 |
300 |
180 |
||
|
4030/14 |
400 |
300 |
140 |
||
|
4030/20 |
400 |
300 |
200 |
||
|
5040/14 |
500 |
400 |
140 |
||
|
5040/20 |
500 |
400 |
200 |
||
|
5040/23 |
500 |
400 |
230 |
||
|
6040/14 |
600 |
400 |
140 |
||
|
6040/20 |
600 |
400 |
200 |
||
|
6040/23 |
600 |
400 |
230 |
||
|
6050/14 |
600 |
500 |
140 |
||
|
6050/20 |
600 |
500 |
200 |
||
|
6050/23 |
600 |
500 |
230 |
||
|
7050/16 |
700 |
500 |
160 |
||
|
7050/20 |
700 |
500 |
200 |
||
|
7050/23 |
700 |
500 |
230 |
||
|
8060/20 |
800 |
600 |
200 |
||
|
8060/23 |
800 |
600 |
230 |
||
|
8060/25 |
800 |
600 |
250 |
||
|
100080/20 |
1000 |
800 |
200 |
||
|
10080/25 |
1000 |
800 |
250 |
||
|
10080/30 |
1000 |
800 |
300 |
Nota: O tamanho do gabinete pode ser determinado de acordo com os requisitos dos desenhos fornecidos pelo cliente.
Por favor especifique ao fazer o pedido
● Modelo;
● Método de instalação;
● Tipo estrutural e dimensões;
● Diagrama do sistema e diagrama do princípio de controle;
● Consulte e resolva se tiver requisitos especiais.
