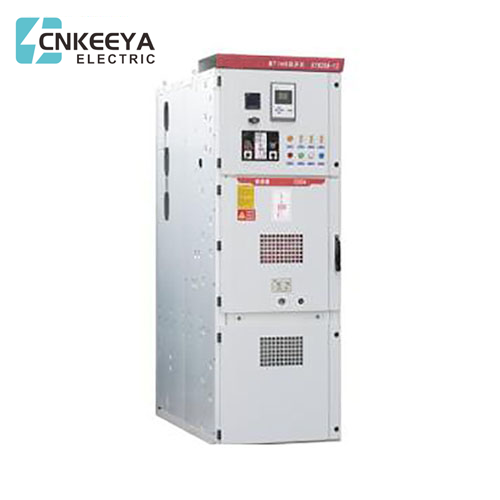

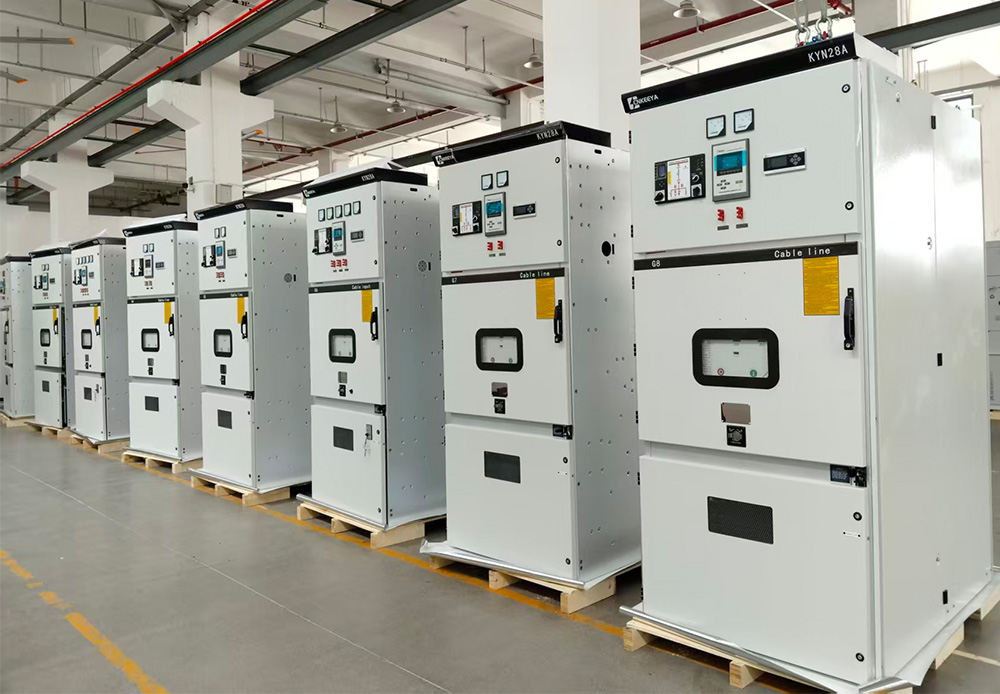

Painel de distribuição KYN28-12KV

Projetado com precisão e seguindo altos padrões de qualidade, o painel KYN28-12KV é uma prova da experiência da Keeya em fornecer soluções adaptáveis ​​e confiáveis ​​para diversas aplicações elétricas. Com foco na customização, a Keeya garante que seus equipamentos de manobra atendam às especificações e requisitos exclusivos dos clientes, contribuindo para a resiliência e eficiência dos sistemas elétricos modernos.

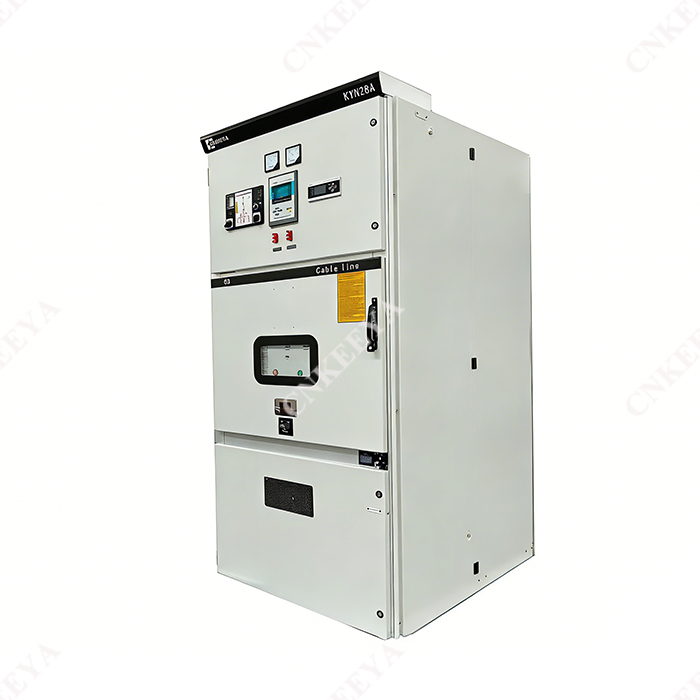

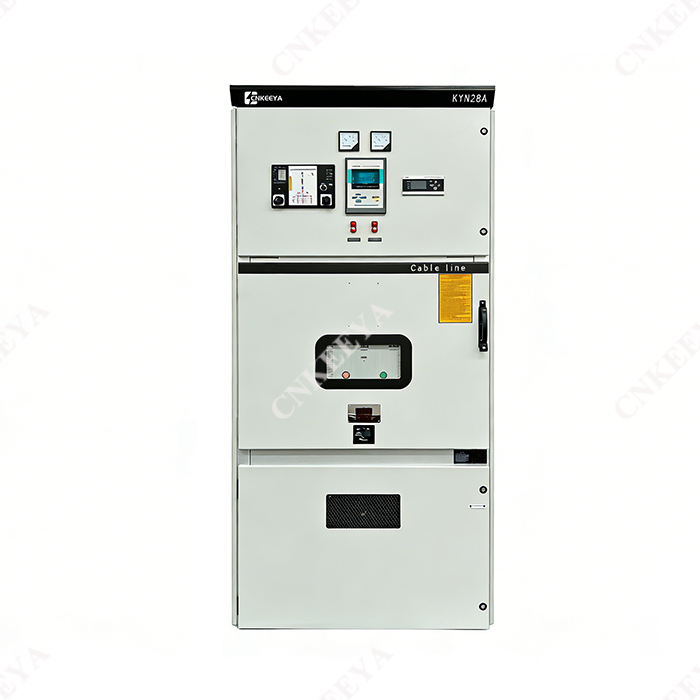

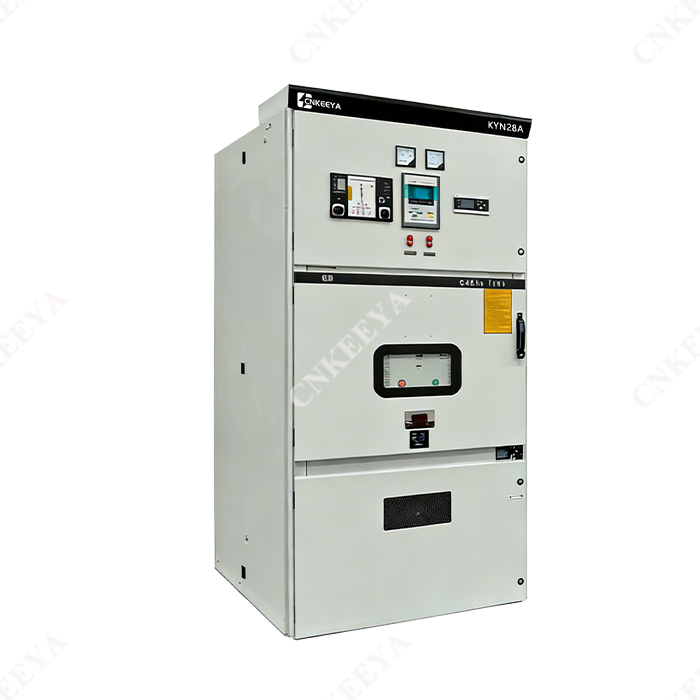

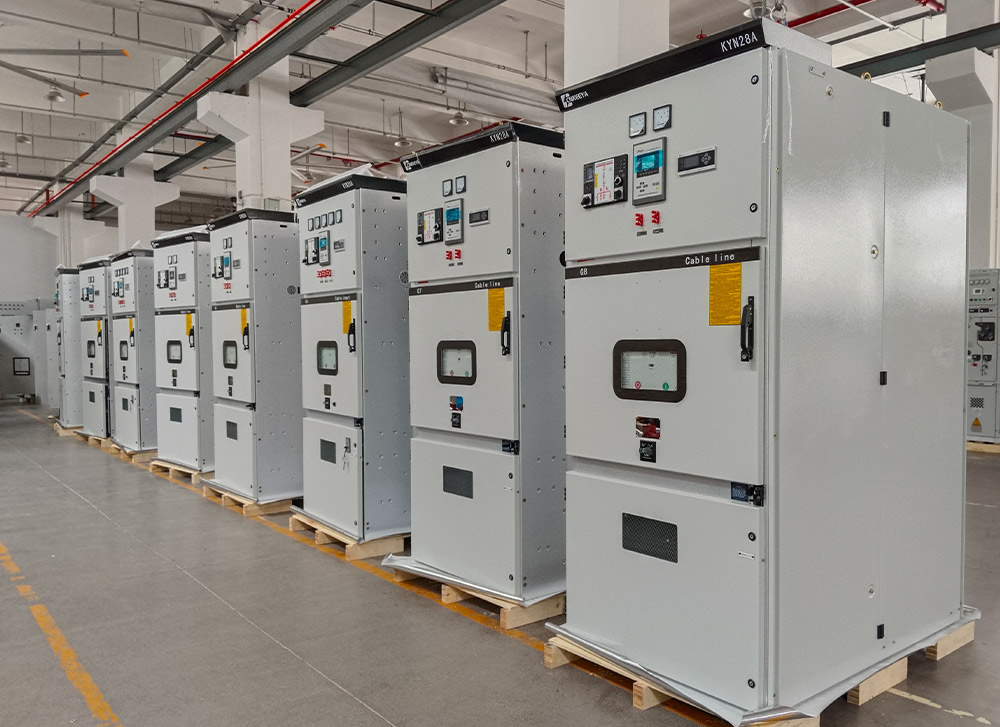

O painel fechado de metal removível blindado KYN28A-12 é adequado para rede elétrica trifásica CA 50 Hz de 3,6-12KV, que é usada para receber e distribuir energia elétrica, bem como para controlar, monitorar e proteger o circuito. Pode ser para padrões de equipamentos de manobra e controle de alta tensão, GB3906 GB3906-2006 Equipamento de manobra e controle em metal de corrente alternada para tensão nominal acima de 3,6 kV e até 40,5 kV inclusive DL 404 Condição de pedido de alta tensão CA. disjuntores, testes de tipo e testes de rotina. Ele também possui uma função anti-má operação perfeita e confiável.

condição de serviço

● Temperatura do ar ambiente: limite superior +40°C, limite inferior-10°C;

● Umidade relativa: média diária não superior a 95%, média mensal não superior a 90%;

● Altitude: 1000m e abaixo;

● Intensidade do terremoto: não superior a 8 graus;

● Em local sem risco de pré-explosão, sem poluição grave, sem corrosão química e sem vibração violenta. Para uso além das condições ambientais normais especificadas em GB3906, deverá ser negociado entre o usuário e o fabricante.

Recurso do painel KYN28-12KV

O painel de distribuição de metal CA removível blindado KYN28A-12 (doravante denominado painel de distribuição) é um novo produto projetado e desenvolvido por nossa empresa com base na absorção da tecnologia de fabricação avançada no país e no exterior. Ele pode substituir vários painéis de distribuição fechados de metal antigos, como KYN1-12, KYN2-12 e outros produtos da série.

O produto tem as seguintes vantagens óbvias:

●O invólucro do produto é totalmente aparafusado com alta resistência mecânica, o que efetivamente garante que o produto seja limpo e bonito, a porta do gabinete é pulverizada com revestimento de plástico, com forte resistência ao impacto e capacidade de resistência à corrosão. O nível de proteção do gabinete é IP4X (pode ser alterado para placa de ferro de acordo com a necessidade do cliente).

●A chave deste produto pode ser equipada com disjuntor a vácuo VD4 produzido pela empresa ABB e chave de carga Pxed série C3, e também pode ser equipada com uma variedade de disjuntores a vácuo de série doméstica (como VS1, VH1, VK, Zn28) , que pode substituir os produtos estrangeiros semelhantes.

● Não importa o tipo de disjuntor selecionado, a distância de isolamento do ar do condutor nu pode ser garantida como superior a 125 mm e o isolamento composto pode ser superior a 60 mm. Seus disjuntores têm as vantagens exclusivas de longa vida útil, menos manutenção e tamanho pequeno.

KYN28-12

Painel de distribuição CA removível blindado em metal

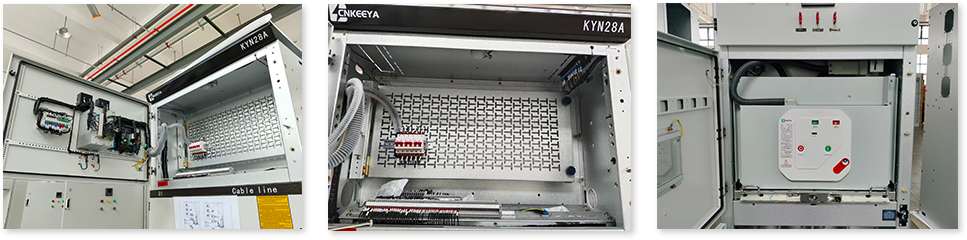

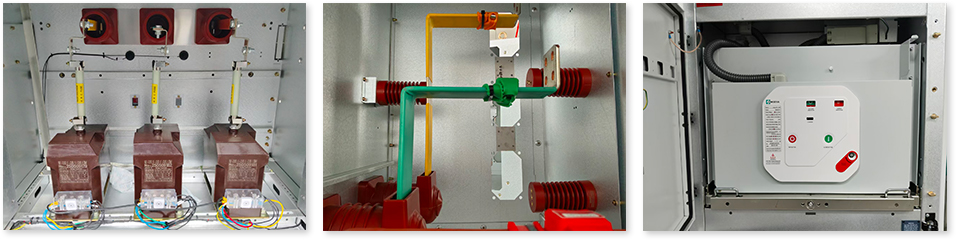

O conjunto de manobra é projetado de acordo com o conjunto de manobra em invólucro metálico em GB3906-91. Veja a Figura 1 para a descrição da estrutura do gabinete de distribuição: o gabinete de distribuição é composto por corpo de gabinete fixo e peças extraíveis (denominadas carrinho de mão). O invólucro do gabinete e a placa divisória de cada unidade funcional são conectados por parafusos. O nível de proteção do gabinete do quadro é IP4X e o nível de proteção da porta da sala do disjuntor é IP2X quando a porta está aberta. O armário de distribuição pode ser equipado com carrinho de mão quebra-vácuo ou interruptor de carga fixa. Possui linha aérea de entrada (saída), saída de cabo e outras soluções funcionais. O quadro pode ser disposto em gabinetes duplos, ou seja, em fileira dupla costas com costas ou face a face.

Parâmetro técnico

Parâmetro técnico do quadro

Instalação de quadro

a. Transfira o quadro para um local específico de acordo com os requisitos e desenhos de engenharia. Se houver uma longa fila de quadros (por exemplo, mais de 10 quadros), o trabalho de consolidação deve começar na posição intermediária.

b. Utilize meios de transporte específicos, como guindastes ou empilhadeiras. Pés-de-cabra com roletes são estritamente proibidos.

c. Retire o carrinho de mão do disjuntor do quadro e guarde-o em outro local por segurança.

d. Afrouxe os parafusos de fixação na frente do compartimento do ônibus e remova a placa divisória vertical 9.

e. Afrouxe os parafusos de retenção da placa divisória horizontal 19 sob o compartimento do disjuntor e remova a divisória horizontal.

f. Afrouxe e remova a placa de base 16.

g. Remova as placas de cobertura 1 e 2 do lote de linhas de controle no lado esquerdo do quadro. Remova a placa de cobertura da ranhura da linha de controle frontal direita ao mesmo tempo.

h. Instale o quadro um por um com base, incluindo os aspectos horizontais e verticais, e a irregularidade de instalação do quadro não deve exceder 2 mm.

I. Quando o painel está completamente combinado (emendado), ele pode ser conectado ao aço do canal base com parafusos de fundação ou soldado firmemente ao aço do canal base por soldagem elétrica.

Tamanho do contorno do gabinete de distribuição

KYN28-12

Instrução de pedido

Especifique ao fazer o pedido:

● Número da solução do circuito principal, finalidade, diagrama do sistema de linha única, diagrama de arranjo e diagrama de layout da sala de distribuição;

● Requisitos para funções de controle, medição e proteção de quadros de manobra e outros dispositivos de travamento e automáticos;

● Tipo, especificação e quantidade de componentes elétricos do quadro;

● Se a conexão do bustray for necessária entre o painel de distribuição ou o gabinete de linha de entrada, dados específicos como capacidade de carga nominal da bandeja do bus, extensão do bustray e altura do solo deverão ser fornecidos;

● Os painéis utilizados em condições ambientais especiais devem ser detalhados no momento do pedido.

● Outros requisitos especiais.
