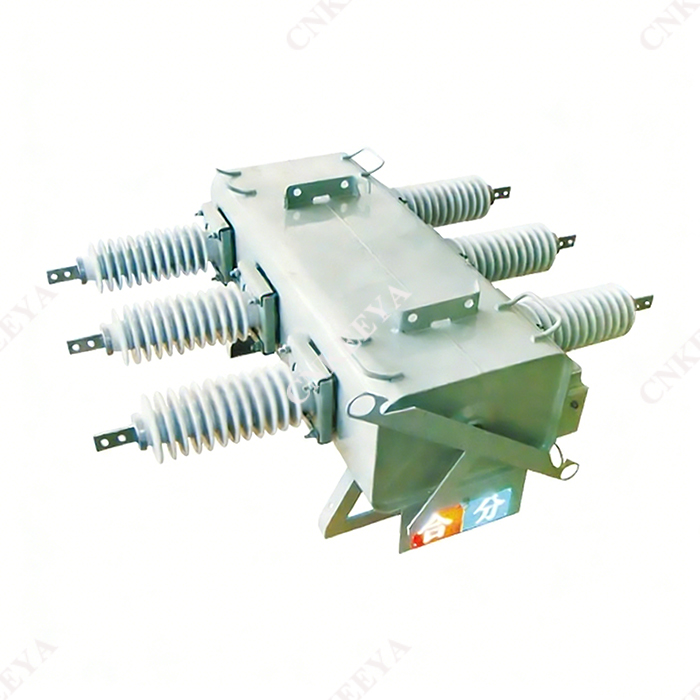

LW□-12 Disjuntor SF₆ Integrado Primário e Secundário

 Principais características estruturais

 LW□-12 Disjuntor SF₆ integrado primário e secundário, que utiliza a força do campo magnético recebida pela corrente do arco para fazer o arco girar em alta velocidade ao longo de uma determinada seção. Devido ao peso relativamente leve do arco, ele se alonga gradualmente e entra em contato contínuo com gás SF6 fresco durante a rotação em alta velocidade, e é resfriado e extinto. Este tipo de disjuntor tem as vantagens de forte capacidade de extinção de arco, longa vida elétrica, sem interrupção de corrente ao interromper pequenas correntes e sem sobretensão durante a operação. Ao mesmo tempo, requer menos potência operacional e possui alta confiabilidade.

 O disjuntor adota um mecanismo miniaturizado operado por mola, que tem as vantagens de operação confiável, longa vida mecânica e controle simples. O mecanismo operado por mola pode armazenar energia manual ou eletricamente, abrir e fechar manualmente ou eletricamente e tem função de religamento.

 O material da caixa do disjuntor é feito de aço inoxidável 304 de 3 mm de espessura, soldados entre si, com estrutura totalmente hermética e nível de proteção não inferior a IP67; Existem indicadores de posição de abertura e fechamento facilmente observáveis ​​e óbvios e indicadores de status de armazenamento de energia na caixa, que são conectados de forma confiável ao mecanismo operacional e possuem ações de indicação confiáveis. A caixa possui uma alça de manuseio para evitar puxar o conduíte do fio.
