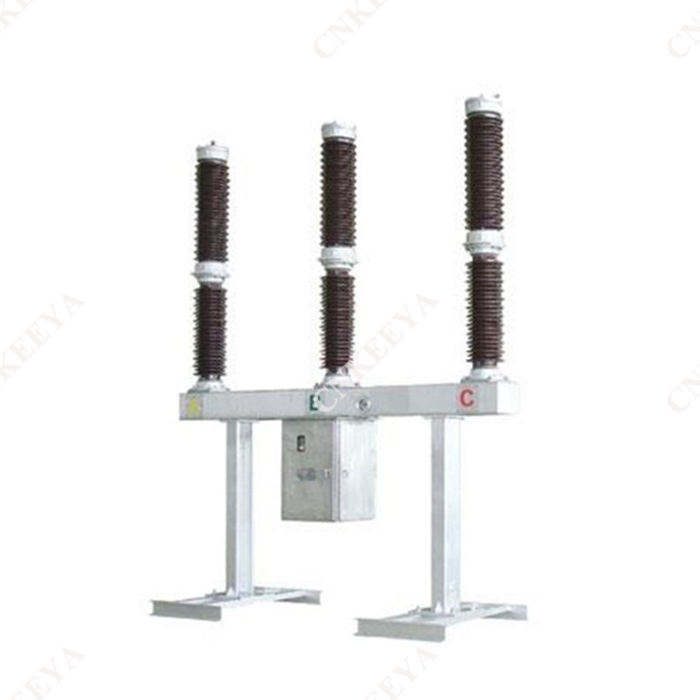

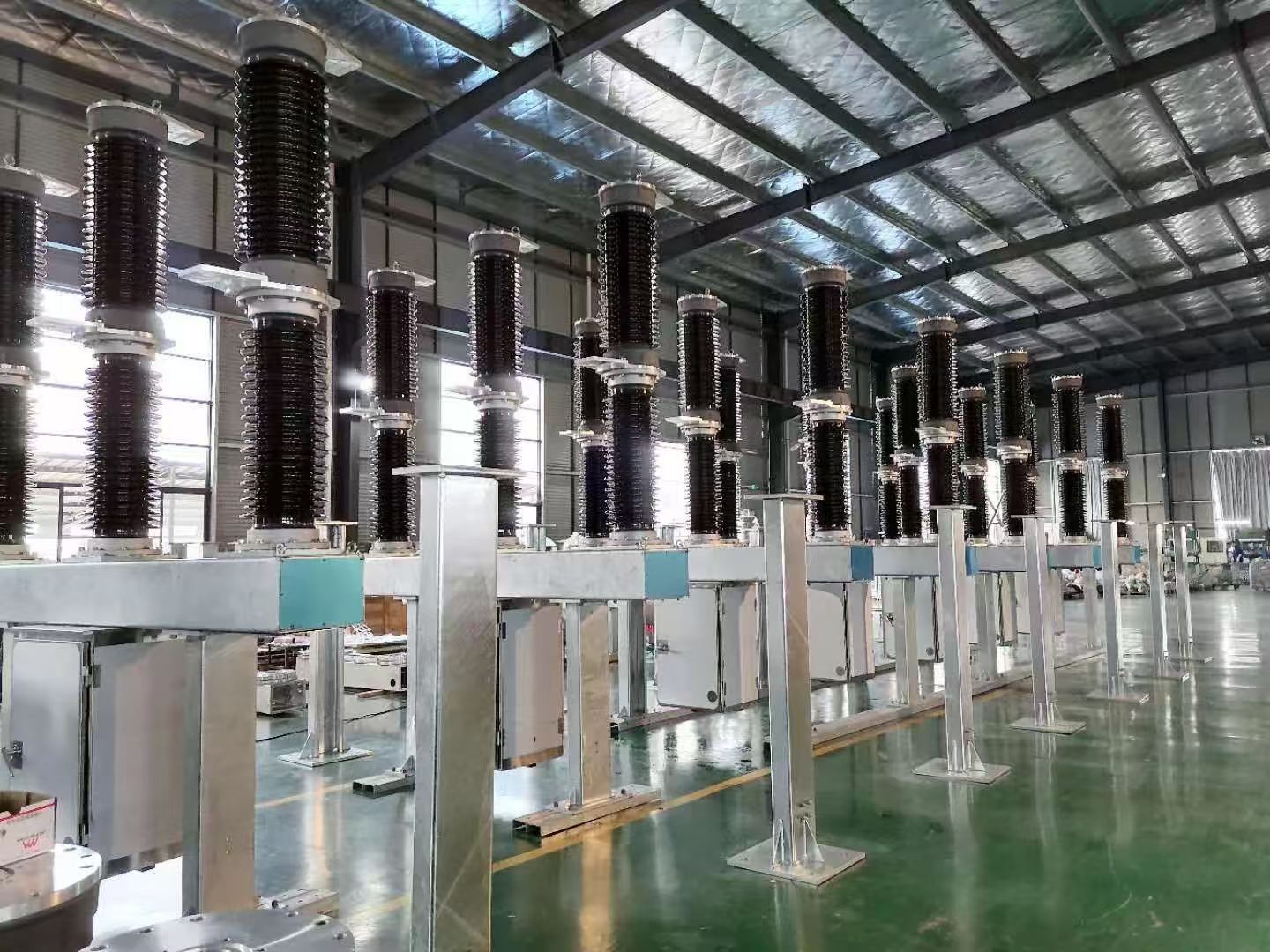

LW36-126 Disjuntor externo de hexafluoreto de enxofre CA de alta tensão (SF₆)

 Características estruturais

  LW36-126 Disjuntor externo de hexafluoreto de enxofre CA de alta tensão (SF₆), com mecanismo operado por mola para as três fases dispostas no centro e ligadas pelas três fases, resultando em uma aparência nova e requintada. O disjuntor utiliza gás SF6 como meio de isolamento e extinção de arco. Durante a operação, os três pólos do disjuntor são conectados ao gás SF6, e um relé de densidade tipo ponteiro é utilizado para monitorar sua pressão e densidade. Devido ao uso do princípio de extinção de arco autoalimentado e ao design otimizado no sistema de movimento do disjuntor, a eficiência mecânica foi efetivamente melhorada e a potência operacional foi bastante reduzida; Excelente desempenho de frenagem e longa vida útil elétrica;

 O chassi e suporte de instalação são feitos de chapas de aço dobradas como um todo, e o tratamento superficial é todo galvanizado a quente. Todos os fixadores expostos são feitos de materiais de alta resistência e galvanizados por imersão a quente, ou usam peças padrão de aço inoxidável. O revestimento externo da caixa do mecanismo é feito de aço inoxidável, portanto o produto possui excelente resistência à corrosão;

 Alta confiabilidade mecânica, capaz de operação frequente;

 Devido à alta resistência de isolamento inerente ao gás hexafluoreto de enxofre e ao uso de movimento de contato superior em disjuntores, não há reacendimento da corrente capacitiva de interrupção; O nível de isolamento externo é alto e o isolamento externo é projetado com uma grande distância de fuga. A distância de fuga é ≥ 31 mm/kV e o desempenho antipoluição é excelente. Pode operar com segurança mesmo em ambientes agressivos; Forte capacidade de transporte de corrente: Realize um teste de aumento de temperatura 1,2 vezes a corrente nominal de 3150A, que é 3780A, e ainda há uma grande margem de aumento de temperatura em cada ponto;

 A estrutura geral da aparência do produto é compacta, fácil de instalar e depurar no local e a carga de trabalho de manutenção é pequena.

Instruções para pedidos

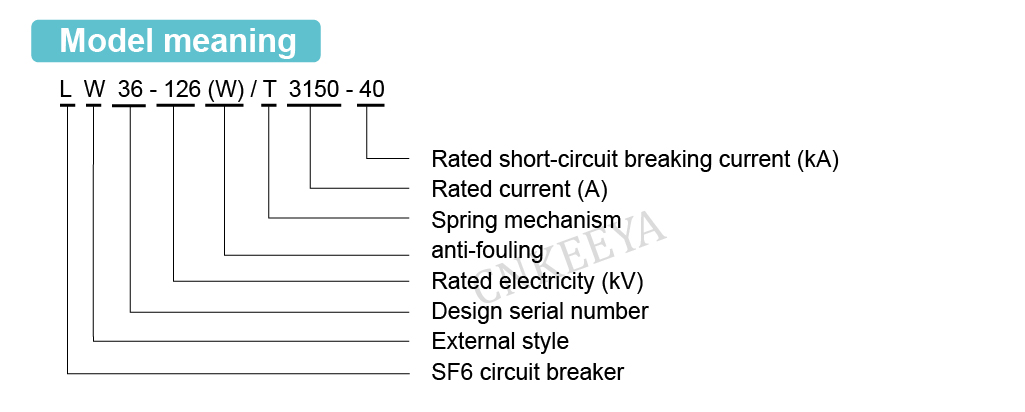

 Modelo e especificações do disjuntor;

 Parâmetros elétricos nominais (tensão, corrente, corrente de interrupção, etc.)

 Condições ambientais de uso (temperatura ambiente, altitude, nível de poluição ambiental)

 Parâmetros elétricos nominais do circuito de controle (tensão nominal do motor acumulador de energia, tensão nominal das bobinas de abertura e fechamento); Os nomes e quantidades de peças sobressalentes, equipamentos especializados e ferramentas necessárias (a serem encomendadas separadamente); A direção da fiação do terminal de uma só vez.
