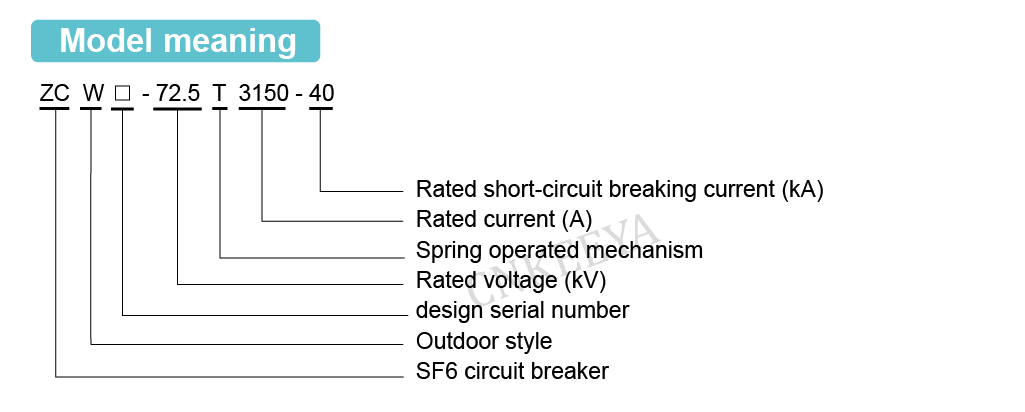

Conjunto de quadro de distribuição tipo aberto tipo ZCW□-72.5(126.5)/L

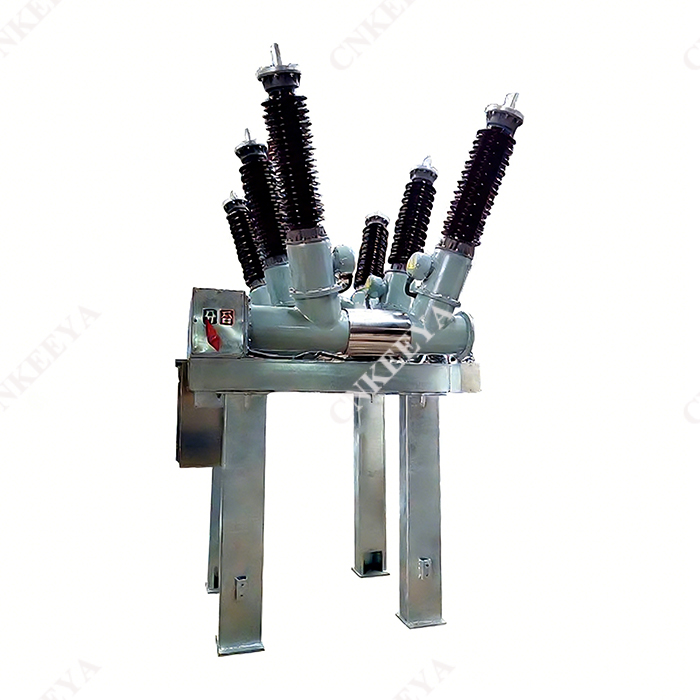

O conjunto de painéis de tipo aberto tipo ZCW□-72.5(126.5)/L é um conjunto completo de aparelhos elétricos combinados que usam ar como isolamento externo, gás SF6 como meio de extinção de arco. O controle e proteção de sistemas de transmissão e distribuição de 72,5KV para CA trifásico também podem ser utilizados para conexão de disjuntores e abertura e fechamento de bancos de capacitores. Adequado para subestações urbanas, subestações empresariais e subestações montanhosas com uso limitado do solo.

 características estruturais

 Combine organicamente disjuntores, chaves de isolamento, chaves de aterramento, transformadores de corrente, barramentos e outros componentes em um suporte de estrutura de aço aterrado, resultando em uma estrutura compacta. Ocupa apenas 30% -50% do espaço do tipo split, e possui características óbvias como economia de terreno e redução de custos de projeto.

 Todo o intervalo é pré-fabricado na fábrica, montado e depurado antes de sair da fábrica e transportado até o local de instalação como um todo, encurtando bastante o ciclo de instalação.

 Adotando câmaras de extinção de arco de alto desempenho e interruptores de isolamento totalmente validados, com manutenção mínima e alta confiabilidade.

 O barramento autoportante pré-fabricado na fábrica de divisórias não exige que os usuários reparem a estrutura.

 Layout flexível e pode ser usado para vários métodos de fiação.

 O disjuntor pode ser abaixado para manutenção ou substituição como um todo, e o tempo de falta de energia pode ser reduzido para menos de 3 horas devido à falha da carroceria.

\

 Instruções para pedidos

 Modelo e especificações do disjuntor;

 Parâmetros elétricos nominais (tensão, corrente, corrente de interrupção, etc.); Parâmetros elétricos nominais do circuito de controle (tensão nominal do motor de armazenamento de energia, tensão nominal das bobinas de abertura e fechamento) com base nas condições ambientais como temperatura, altitude e nível de poluição;

 Os nomes e quantidades de peças sobressalentes, equipamentos especializados e ferramentas necessárias (a serem encomendadas separadamente);

 A direção da fiação do terminal de uma só vez.
