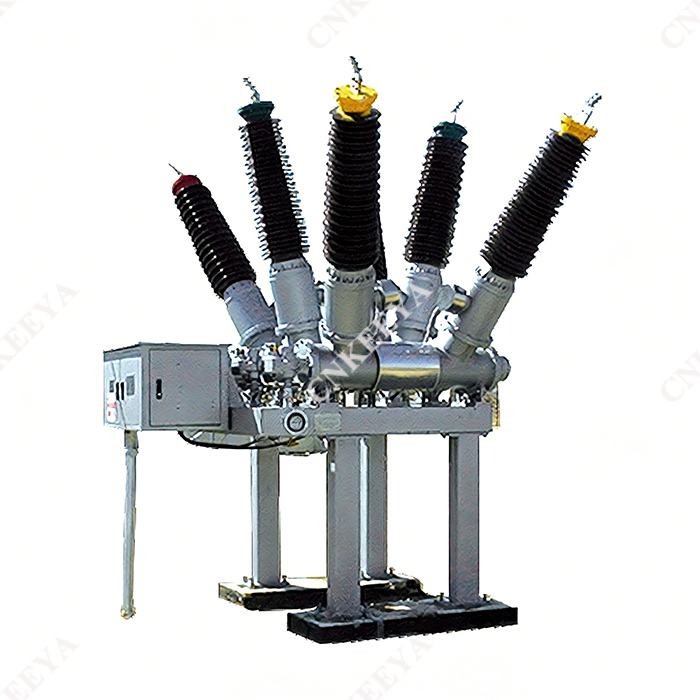

LW36-126/T3150-40 Disjuntor tipo tanque AC SF₆ de alta tensão

 Visão geral

 LW36-126/T3150-40 Disjuntor tipo tanque AC SF₆ de alta tensão e transformador de corrente juntos, e a câmara de extinção de arco é instalada horizontalmente em um invólucro de liga de alumínio aterrado, equipado com um mecanismo de operação de mola tipo CT26. Ele usa menos componentes, tem um layout simples e compacto e é robusto e durável, atendendo aos requisitos de interruptores isentos de óleo. Possui excelentes características mecânicas e alta confiabilidade. Todos os componentes importantes são processados ​​por CNC e equipamentos de centro de usinagem, e os rolamentos são feitos de rolamentos de marca (como IKO, INA, SKF, etc.), com vida mecânica de até 10.000 vezes. Adequado para quadros externos de alta tensão com CA trifásico 50 Hz, pode ser utilizado para controle e proteção de sistemas de transmissão e transformação de 72,5 (126) kV; Também pode ser utilizado para conexão de disjuntores e abertura e fechamento de bancos de capacitores.

 Características estruturais

 O disjuntor adota uma estrutura de interrupção única de pilar de porcelana trifásica, com um mecanismo operado por mola para as três fases dispostas no centro e ligadas pelas três fases, resultando em uma aparência nova e requintada. O disjuntor utiliza gás SF6 como meio de isolamento e extinção de arco. Durante a operação, os três pólos do disjuntor são conectados ao gás SF6, e um relé de densidade tipo ponteiro é usado para monitorar seu progresso de pressão e densidade. Devido ao uso do princípio de extinção de arco autoalimentado e ao design otimizado no sistema de movimento do disjuntor, a eficiência mecânica foi efetivamente melhorada e a potência operacional foi bastante reduzida; Excelente desempenho de frenagem e longa vida útil elétrica;

 O chassi e suporte de instalação são feitos de chapas de aço dobradas como um todo, e o tratamento superficial é todo galvanizado a quente. Todos os fixadores expostos são feitos de materiais de alta resistência e galvanizados por imersão a quente, ou usam peças padrão de aço inoxidável. O revestimento externo da caixa do mecanismo é feito de aço inoxidável, portanto o produto possui excelente resistência à corrosão;

 Alta confiabilidade mecânica, capaz de operação frequente;

 Devido à alta resistência de isolamento inerente ao gás hexafluoreto de enxofre e ao uso de movimento de contato superior em disjuntores, não há reacendimento da corrente capacitiva de interrupção; O nível de isolamento externo é alto e o isolamento externo é projetado com uma grande distância de fuga. A distância de fuga é ≥ 31 mm/kV e o desempenho antipoluição é excelente. Pode operar com segurança mesmo em ambientes agressivos; Forte capacidade de transporte de corrente: Realize um teste de aumento de temperatura 1,2 vezes a corrente nominal de 3150A, que é 3780A, e ainda há uma grande margem de aumento de temperatura em cada ponto;

 A estrutura geral da aparência do produto é compacta, fácil de instalar e depurar no local e a carga de trabalho de manutenção é pequena.

 Instruções para pedidos

 Modelo e especificações do disjuntor;

 Parâmetros elétricos nominais (tensão, corrente, corrente de interrupção, etc.)

 Condições ambientais de uso (temperatura ambiente, altitude, nível de poluição ambiental)

 Parâmetros elétricos nominais do circuito de controle (tensão nominal do motor acumulador de energia, tensão nominal das bobinas de abertura e fechamento); Os nomes e quantidades de peças sobressalentes, equipamentos especializados e ferramentas necessárias (a serem encomendadas separadamente);

 A direção da fiação do terminal de uma só vez.
