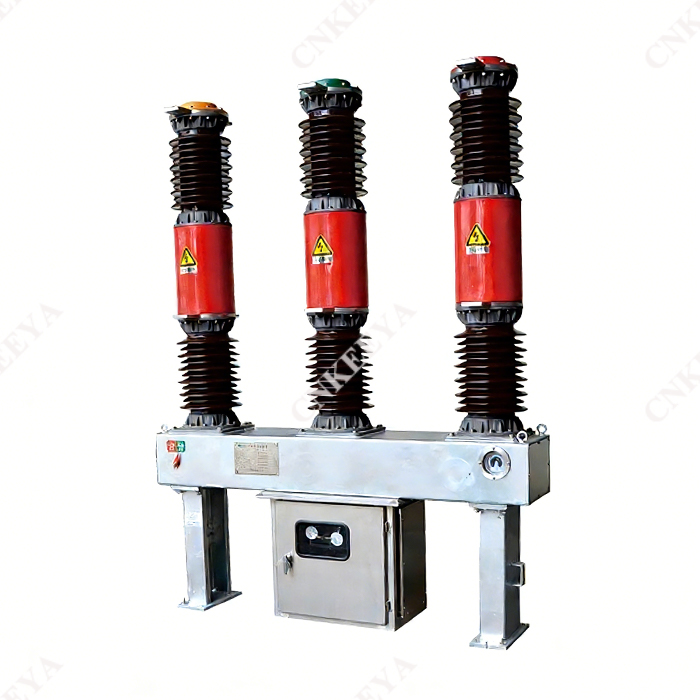

Disjuntor externo de hexafluoreto de enxofre LW36-40.5 (W)/T2000-31.5

Visão geral

 O disjuntor externo de hexafluoreto de enxofre LW36-40.5 (W) / T2000-31.5 é um equipamento elétrico em sistemas de energia trifásicos AC 50 Hz, adequado para controle e proteção em sistemas de energia de tensão nominal de 40,5 kV. É equipado com transformadores de corrente internos ou externos para fins de medição e proteção.

Características Estruturais

 O disjuntor hexafluoreto de enxofre LW36-40.5 é uma estrutura externa de pilar de porcelana, equipada com mecanismo de operação por mola CT35. O mecanismo e o corpo são dispostos em formato de “T”, com pequeno volume geral, peso leve, estrutura simples, baixa potência operacional e fácil instalação e depuração. Vida útil mecânica de 10.000 ciclos, adequada para operação frequente;

 Adotando uma câmara de extinção de arco de ar comprimido com excelente desempenho de interrupção e vida útil elétrica de até 20 vezes;

 O desempenho da vedação é confiável. A vedação estática adota uma "estrutura de anel de vedação em forma de O, e a vedação dinâmica adota um anel de vedação em forma de" V "com estrutura de compensação de pressão de mola. A placa de fiação secundária do transformador é produzida pelo processo de injeção de pressão, com forte desempenho anti-envelhecimento, garantindo que a taxa anual de vazamento de ar seja ≤ 0,5%;

 O chassi e suporte de instalação são constituídos por rolos de chapa de aço integral, utilizando componentes padrão de alta resistência e alta confiabilidade mecânica;

 O núcleo de ferro de grau de medição do transformador de corrente interno ou externo é feito de material de liga microcristalina de alta condutividade magnética, com um nível de precisão de até 0,2 ou 0,2S. Cada fase do produto pode ser equipada com 2 a 4 transformadores de corrente.

 Instruções para pedidos

 Modelo e especificações do disjuntor;

 Parâmetros elétricos nominais (tensão, corrente, corrente de interrupção, etc.)

 Condições ambientais de utilização (temperatura ambiente, altitude, nível de poluição ambiental); Parâmetros elétricos nominais do circuito de controle (tensão nominal do motor acumulador de energia, tensão nominal das bobinas de abertura e fechamento); Nomes e números de peças sobressalentes necessárias, equipamentos especializados e ferramentas (a serem encomendadas separadamente)

 A direção da fiação do terminal de uma só vez.
