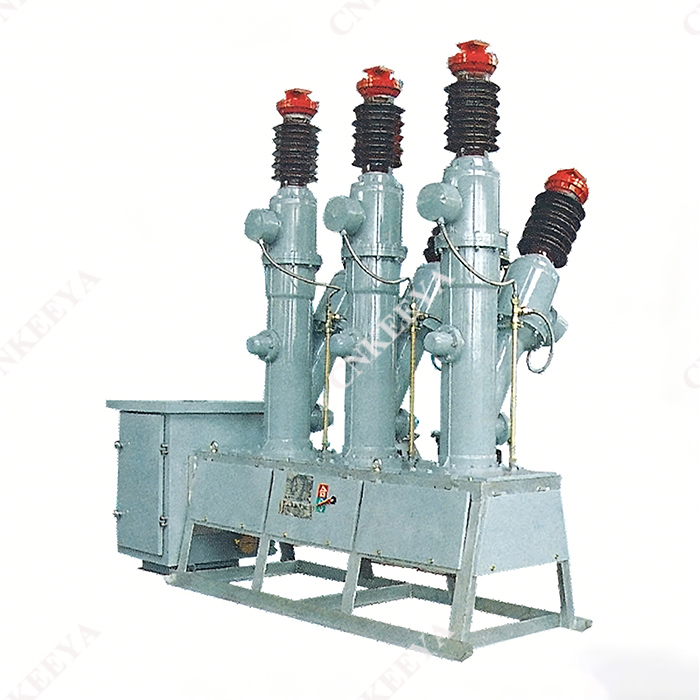

LW8(A)-40.5 Disjuntor externo de hexafluoreto de enxofre de alta tensão

 Visão geral

 O disjuntor de hexafluoreto de enxofre de alta tensão externo LW8 (A) -40.5 é um aparelho elétrico de alta tensão externo trifásico AC 50 Hz, que usa gás SF6 como meio de extinção e isolamento de arco, adota uma estrutura de extinção de arco tipo pressão e tem forte capacidade de interrupção. Pode ser amplamente utilizado em sistemas de energia com tensão nominal de 40,5kV como subestação, corrente nominal de abertura e fechamento de usinas, corrente de curto-circuito e pode ser usado como disjuntor de conexão e banco de capacitores. O transformador de corrente interno é para fins de medição e proteção e é um produto atualizado do disjuntor.

 Características Estruturais

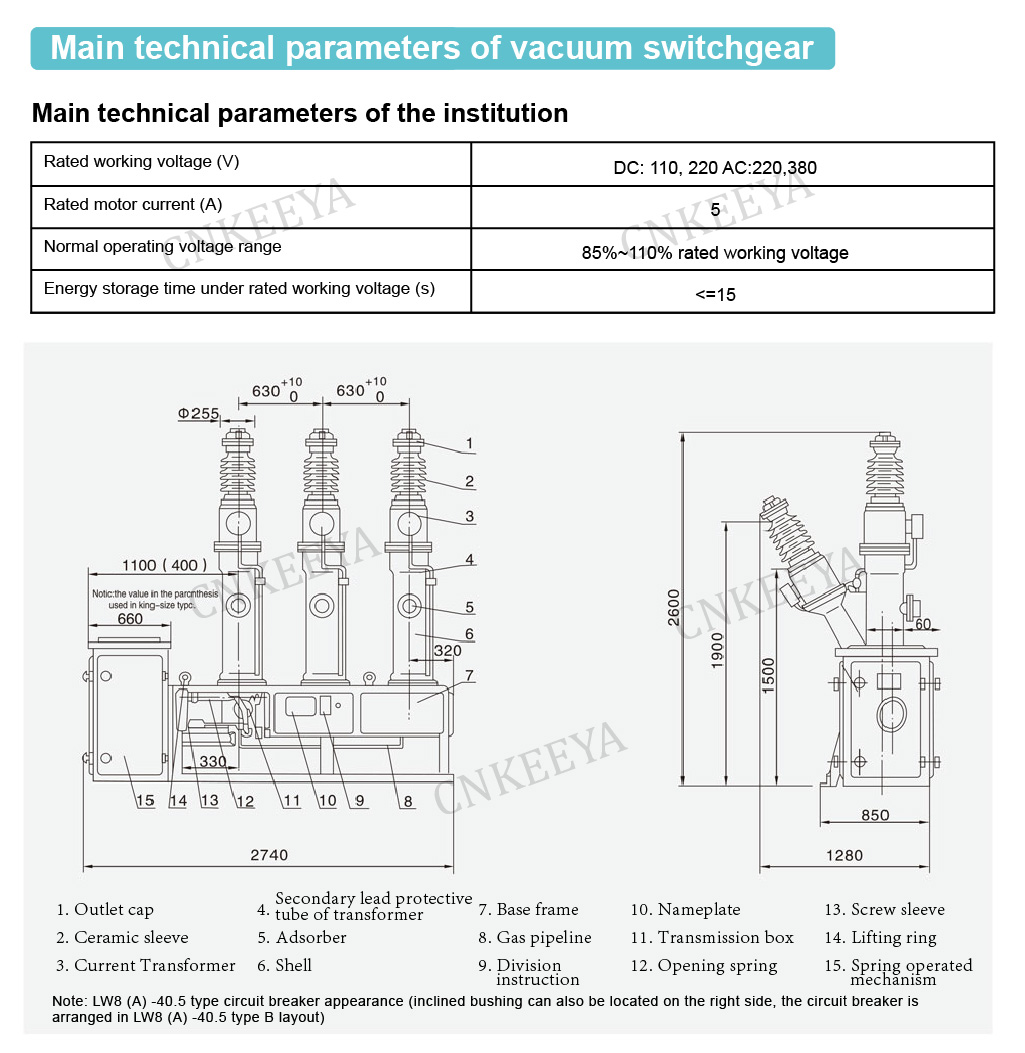

 O disjuntor é uma estrutura externa de tanque pequeno, equipado com mecanismo operado por mola CT14; O mecanismo é instalado em conjunto com o corpo principal, com instalação simples, depuração conveniente, operação confiável e adequado para operação frequente; A instituição tem uma vida útil superior a 3.000 vezes;

 Adotando uma estrutura de extinção de arco de ar comprimido, a capacidade de interrupção é particularmente forte, com uma interrupção cumulativa de 12 vezes a 40kA, estabelecendo um recorde para o mais alto na China;

 Desempenho de vedação confiável. Usando juntas de vedação, a vedação dinâmica adota um anel de vedação em forma de "V" com estrutura de compensação de pressão de mola, e a placa de fiação secundária do transformador é fornecida por uma joint venture para garantir uma taxa anual de vazamento de ar inferior a 0,5%;

 O transformador de corrente interno é feito de liga microcristalina com alta permeabilidade magnética, com nível de precisão de 0,2 ou 0,2 segundos. De acordo com a necessidade do usuário, podem ser acoplados 12 transformadores. Adequado para uma linha descarregada de 50 quilômetros de extensão sem reacendimento.
