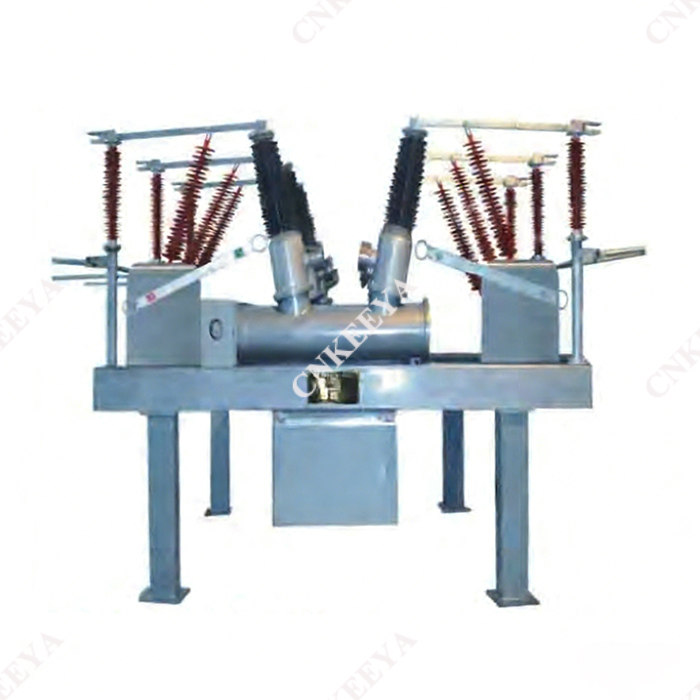

ZCW□-72.5/L Tipo Aparelho Elétrico Combinado SF₆ Externo Fechado

 Padrões em conformidade

 Tensões padrão GB156

 Coordenação de isolamento GB311.1 para equipamentos de transmissão e distribuição de alta tensão

 GB11022 Requisitos técnicos gerais para equipamentos de manobra e controle de alta tensão

 Disjuntores de alta tensão de corrente alternada GB1984

 GB1985 seccionadores de alta tensão de corrente alternada e chaves de aterramento

 Transformadores de tensão GB1207

 Transformadores atuais GB1208

 Especificação técnica DL/T402 para pedido de disjuntores de alta tensão de corrente alternada

 Especificação técnica DL/T486 para pedido de seccionadores de alta tensão de corrente alternada e chaves de aterramento

 Especificação técnica comum DL/T593 para pedido de equipamentos de manobra e controle de alta tensão

 Principais recursos

 Transformadores, disjuntores, seccionadores, chaves de aterramento, transformadores de corrente, transformadores de tensão SF₆, pára-raios, barramentos e outros componentes são organicamente integrados em suportes estruturais de aço aterrados, apresentando uma estrutura compacta.

 Ocupa apenas 30%~50% do espaço dos equipamentos do tipo split, o que economiza terreno e reduz os custos de construção do projeto.

 Todo o bay é pré-fabricado de fábrica, com montagem e comissionamento concluídos de fábrica e entregues no local de instalação como um todo, encurtando o período de instalação.

 Câmaras de extinção de arco de alto desempenho, transformadores de tensão SF₆ e pára-raios isoladores compostos são adotados, realizando basicamente uma operação livre de manutenção e alta confiabilidade.

 Barramentos autoportantes pré-fabricados de fábrica são usados ​​entre os bays, eliminando a necessidade de estruturas de aço e isoladores.

 O layout é flexível e adaptável a vários modos de fiação.

 Condições ambientais operacionais

O aparelho elétrico combinado SF₆ fechado tipo ZCW□-72.5/L é projetado para aplicação externa e também pode ser usado em ambientes internos. As condições ambientais de operação são as seguintes:

 um. Altitude: Não superior a 2.000m.

 b. Temperatura ambiente: -30℃ ~ +40℃ (-40℃ ~ +40℃ disponível mediante solicitação).

 c. Umidade relativa: Média diária não superior a 95%, média mensal não superior a 90% (a 25°C).

 d. Velocidade do vento: Não superior a 35m/s.

 e. Classe de poluição: Classe Ⅳ, distância de fuga da bucha de porcelana maior que 1450mm (distância de fuga nominal maior que 31mm/kV).

 f. Nenhum ambiente inflamável, explosivo, quimicamente corrosivo ou com vibração severa.

 g. Intensidade sísmica: Não superior ao Grau 8.

 h. Espessura do revestimento de gelo: Não superior a 10 mm.
