Unidade principal de anel cheio de gás totalmente isolado e totalmente fechado

Keeya, um fornecedor proeminente, apresenta a unidade principal de anel cheio de gás totalmente isolado e totalmente fechado, combinando tecnologia de ponta com soluções econômicas. Nosso compromisso em fornecer produtos de alta qualidade é acompanhado pela nossa dedicação em garantir preços competitivos. Keeya se destaca como sua fonte confiável de soluções eficientes e de baixo custo no domínio de unidades principais de anel cheias de gás totalmente fechadas e totalmente isoladas. Faça parceria conosco para obter produtos de primeira linha que se alinham às suas considerações orçamentárias.

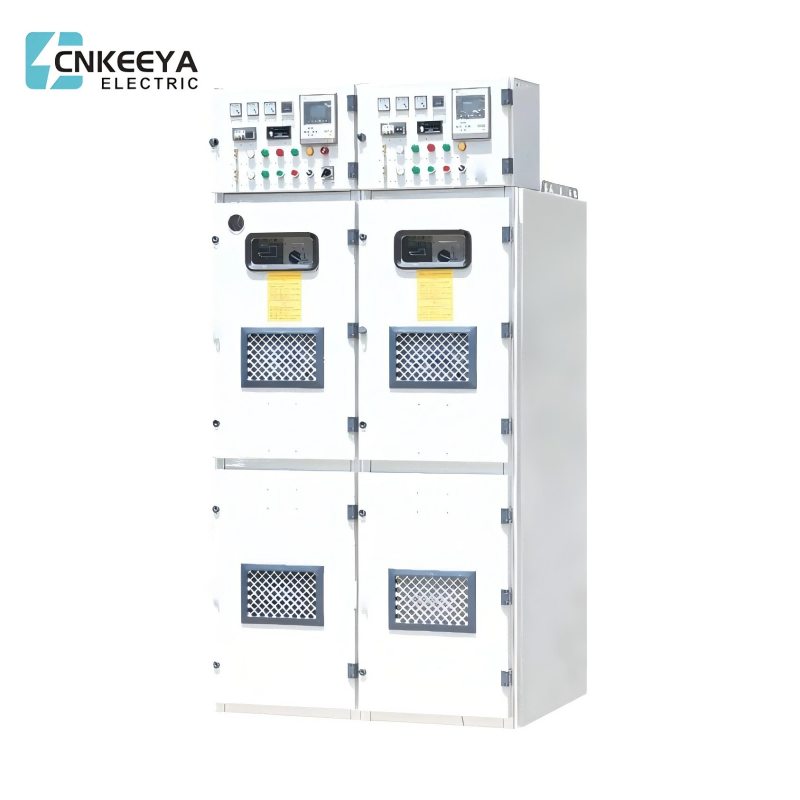

A unidade principal de anel arquivado ges totalmente isolado e totalmente fechado RM6-40.5 é uma nova geração de painéis produzidos por nossa empresa como um conjunto completo de equipamentos internos trifásicos AC 5OHz de 12-40,5kV para recepção e distribuição de energia elétrica. transformação de energia e transmissão de sistemas de energia de média tensão, como diversas usinas de energia, subestações, empresas industriais e de mineração, metrôs, edifícios civis e comerciais para controle, proteção e monitoramento. É caracterizada por desempenho confiável, forte adaptabilidade e tamanho pequeno.

RM6-40,5

RM6-40.5 Unidade principal de anel cheio de gás totalmente isolada e totalmente fechada

Padrões compatíveis

● GB 3906 Conjunto de manobra e controle em invólucro metálico de corrente alternada para tensões nominais acima de 3,6 kV e até 40,5 kV inclusive

● Painel de distribuição de alta tensão CA interno DL/T 404

● Conjunto de manobra e controle em invólucro metálico CA IEC 62271-200:2003 para tensões nominais acima de 1 kV e até 52 kV inclusive 1016001/003-0000-00 Padrão de aquisição de materiais da State Grid Corporation of China para 12 kV, 24 kV

● 1016001/003-0000-00 Padrão de aquisição de materiais da State Grid Corporation da China para painéis de alta tensão de 12KV,24kV 40,5kV 1016001/003-0000-00 Especificações Técnicas Gerais

Condição de serviço

● Temperatura ambiente: a temperatura máxima é de 40°C, a temperatura mínima é de -25°C, e o valor médio medido em 24h não excede 35°C;

● Umidade relativa: o valor médio da umidade relativa medido em 24h não deve exceder 95%, e o valor médio da umidade relativa mensal não deve exceder 90%.

● A condensação pode ocorrer quando a temperatura muda rapidamente durante alta umidade. O valor médio da pressão de vapor de água medido dentro de 24h não deve exceder 2,2kPa, e o valor médio da pressão de vapor de água mensal não deve exceder 1,8kPa;

● Altitude: não superior a 1000m;

● Intensidade sísmica: não superior a 8 graus;

● A amplitude da interferência eletromagnética induzida no sistema secundário não deve exceder 1,6kV;

● O ar circundante não está obviamente poluído por poeira, fumaça, gases corrosivos e combustíveis, vapor ou névoa salina.

Nota: Quando as condições de utilização excedem as disposições acima, a solução pode ser determinada através de consulta ao utilizador. RM6-40,5 RM6-40.5 Unidade principal de anel cheio de gás totalmente isolada e totalmente fechada

Parâmetro técnico

Não.	Item			Unidade	Técnico parâmetro
1	Tensão nominal			kV	12	40.5
2	Corrente nominal			A	1250~3150	1250~2500
3	Frequência nominal			hertz	50
4	Corrente suportável nominal de curta duração			k/Vs	25、31,5
5	Corrente suportável de pico nominal			ka	63,80
6	Duração nominal da corrente de curto-circuito			S	4
7	Corrente nominal de interrupção de curto-circuito			ka	25、31,5
8	Corrente nominal de curto-circuito			ka	63,80
9	Duração do arco			S	0.5
10	Vida mecânica	Disjuntor		tempo	2000	10000
		Interruptor de isolamento			3000
		Interruptor de aterramento			3000
11	Vida elétrica do disjuntor			tempo	30
12	Pressão nominal do gás preenchido (pressão manométrica a 20 ℃)			MPa	0.05
13	Mínimo pressão funcional (manômetro pressão a 20 ℃)				0.03
14	TAxa anual de vazamento de gás SF6				≤0,5%
15	Nível de isolamento nominal	Tensão suportável de frequência de energia nominal (1min)(efetiva)	Fase a fase, fase a terra	kV	42	95
			distância de isolamento, abertura de vácuo		48	118
		Tensão nominal suportável ao impulso atmosférico (pico)	Fase a fase, fase a terra	kV	75	185
			distância de isolamento, abertura a vácuo		85	215
16	Auxiliar ao controle o circuito	Tensão nominal		V	12	40.5
		1min de potência tensão suportável de frequência			1250~3150	1250~2500
17	Gabinete grau de proteção	Carcaça do gabinete			50
		Compartimento cheio de gás			25、31,5
18	Categoria de perda de continuidade de operação			A	63,80
19	Teste de aumento de temperatura				4
20	Resistência do circuito principal	1250		UΩ	25、31,5
		2000			年
		2500			0.5
		3150			2000	10000
21	Parcial descarga	Tensão de teste		kV	3000
		Elemento isolante único		computador	3000
		Conjunto completo			30
22	Vida de serviço				0.05

RM6-40,5

RM6-40.5 Unidade principal de anel cheio de gás totalmente isolada e totalmente fechada

Observação:

1.A corrente nominal de interrupção de curto-circuito de 40,5kV/2000A é 31,5kA; a corrente nominal de interrupção de curto-circuito de 12kV/3150A é 31,5kA;

2. Os parâmetros da corrente suportável nominal de pico e da corrente suportável nominal de curto prazo do transformador de corrente devem ser avaliados separadamente;

3. A resistência do circuito refere-se ao valor medido da linha de saída do soquete do acoplador de barramento (incluindo o acoplador de barramento) até o lado da linha de saída do soquete do cabo (incluindo o dispositivo de corrente). não estão incluídos, o valor da tabela deve ser subtraído por 20.

Esboço e diagrama de estrutura do quadro

1.Sala de ônibus pequena

2.Sala de instrumentos

3. Compartimento cheio de gás do ônibus principal

4. Seccionador de estação

5.Sala de mecanismos operacionais

6.Disjuntor

7. Compartimento cheio de gás do disjuntor

8.Sala de cabos

9. Transformador de corrente

10. Cabo

11. Pára-raios CM-35

12. Canal de liberação de pressão

13. Plugue do cabo

14. Soquete do cabo

15. Plugue de tomada de teste

16. Soquete de teste

17. Ônibus da filial

18. Dispositivo de alívio de pressão

19. Ônibus principal

20. Tomada do acoplador de barramento

21. Acoplador de ônibus

Observação:

a (largura do gabinete): 600 mm, 800 mm;

b(profundidade do gabinete): 1420 de profundidade para 12kV; 1620 em profundidade para 40,5kV.
