Marca: KEYA Modelo:NSRM-12(C);NSRM-12(V) Keeya, um fornecedor distinto, orgulhosamente oferece o painel de distribuição de rede em anel fechado totalmente isolado - uma personificação de tecnologia avançada a um preço econômico. Nosso compromisso com a qualidade é complementado pela dedicação em fornecer soluções de baixo custo no domínio de painéis de distribuição de rede em anel fechado totalmente isolados. Keeya é seu parceiro de confiança, fornecendo produtos de alto desempenho que atendem aos requisitos técnicos e às considerações orçamentárias. Escolha Keeya para soluções de ponta que priorizam a eficiência sem comprometer a acessibilidade.
Marca: KEYA
Modelo:NSRM-12(C);NSRM-12(V)
Keeya, um fornecedor distinto, apresenta o painel de distribuição de rede em anel fechado totalmente isolado, mesclando perfeitamente tecnologia avançada com soluções econômicas. Nosso compromisso em fornecer produtos de alta qualidade é complementado pela nossa dedicação em garantir preços competitivos. Keeya se destaca como sua fonte confiável de soluções eficientes e de baixo custo no domínio de painéis de distribuição de rede em anel fechado totalmente isolados. Faça parceria conosco para acessar produtos de primeira linha que se alinham às suas considerações orçamentárias, garantindo confiabilidade e preço acessível.

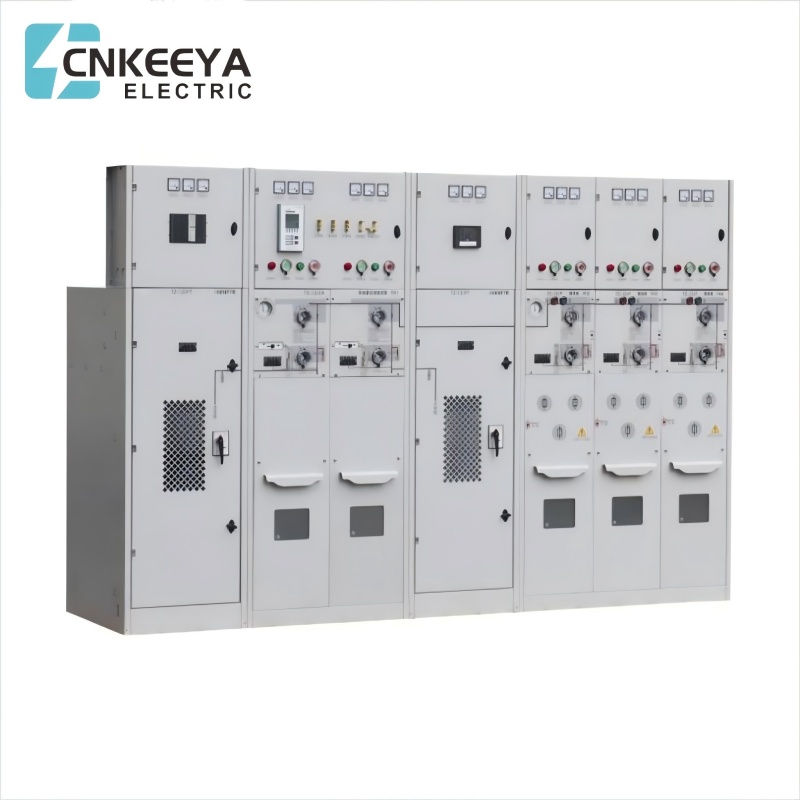

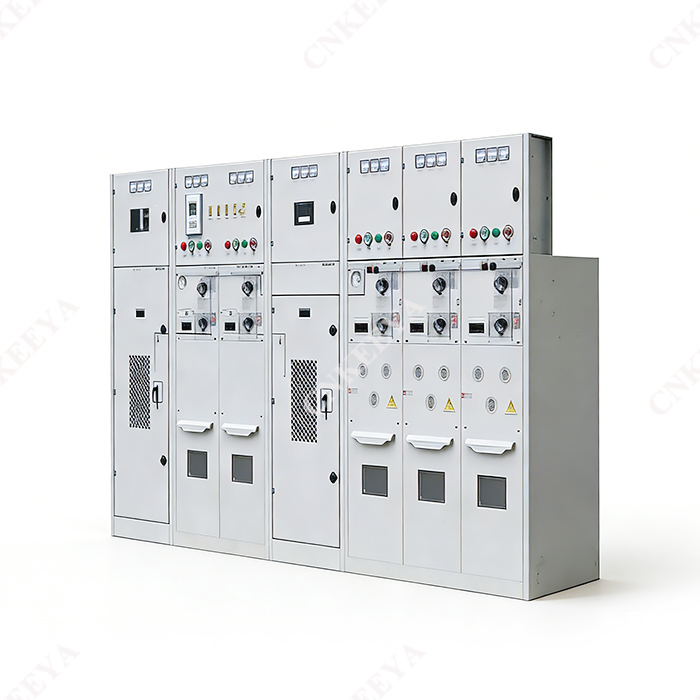

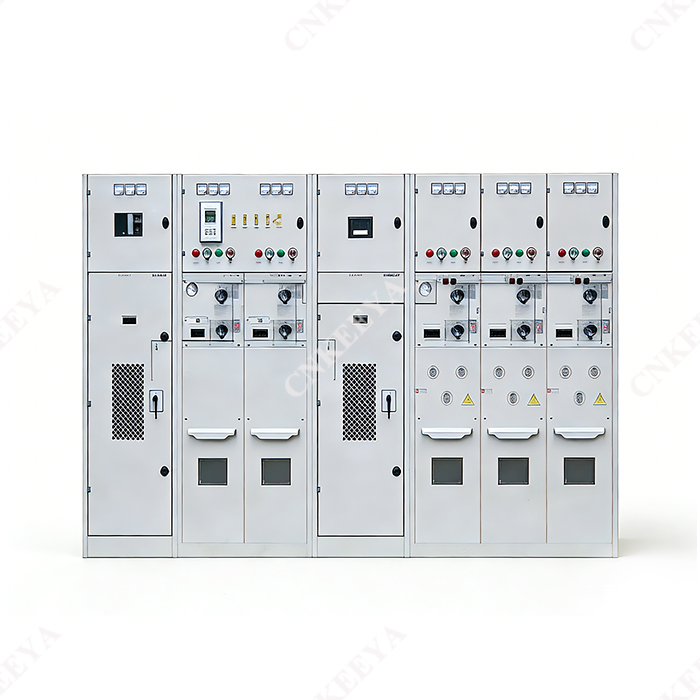

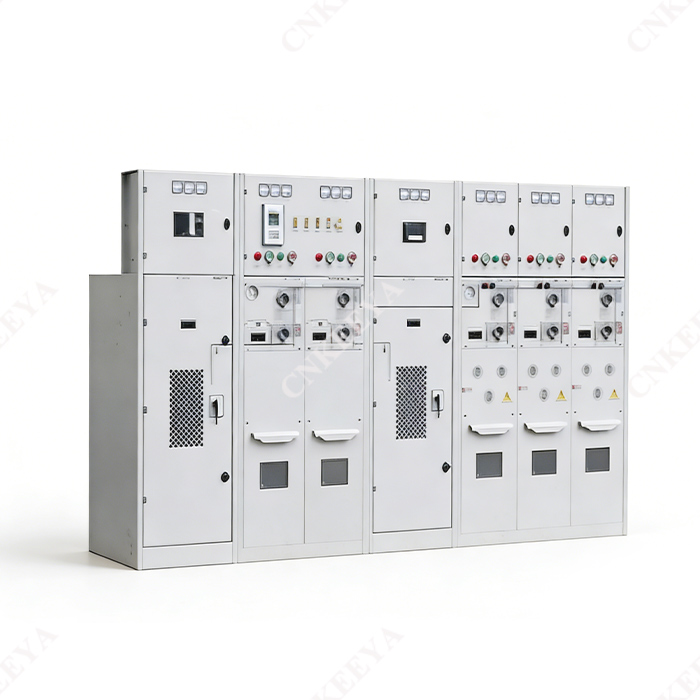

A unidade principal de anel de gás NSRM-12 é um sistema completamente selado e suas partes energizadas e interruptores são encerrados em um corpo de aço inoxidável. Todo o quadro não é afetado pelas condições ambientais externas, garantindo assim a confiabilidade operacional e a segurança pessoal, de forma a ser isento de manutenção. Ao escolher um barramento expansível, qualquer combinação pode ser feita para alcançar total modularidade. O isolamento de segurança e a blindagem do barramento estendido garantem confiabilidade e segurança. A unidade principal de anel plled a gás SRM6-12 também pode fornecer soluções de automação baseadas em TV, formando o conceito de interruptores inteligentes e minimizando a carga de trabalho de instalação e comissionamento no local.
Marca: KEYA
Modelo:NSRM-12(C);NSRM-12(V)
A unidade principal de anel preenchido com gás da série NSRM-12 apresenta gás SF6 usado como meio isolante e extintor de arco. A Unidade é uma estrutura totalmente vedada e totalmente isolada; o barramento, o interruptor e as peças pontuais são completamente fechados em um invólucro de aço inoxidável. A cavidade é preenchida com gás SF6 de 1,4 bar e o nível de proteção atinge IP67; todo o dispositivo de comutação não é afetado pelas condições ambientais externas, e a operação normal do interruptor pode ser garantida mesmo sob condições extremas, como Booding de curto prazo, e o produto é livre de manutenção por toda a vida.
● A Unidade possui um canal de alívio de pressão confiável e seguro, que pode garantir a segurança pessoal do operador mesmo em situações extremas.
● A Unidade está disponível em dois tipos: combinação de unidade fixa e combinação de unidade expansível.
● A Unidade geralmente entra e sai pela frente, podendo também obter saída lateral ou expansão lateral de acordo com as diferentes posições de instalação.
● O tamanho da Unidade é fácil de instalar e pode ser adequado para locais com espaço pequeno e condições ambientais precárias.
● A Unidade pode ser equipada com motorização elétrica, controle remoto e dispositivos de monitoramento para atender às diferentes necessidades dos usuários.
NSRM-12
Painel de distribuição de rede em anel fechado totalmente isolado
Modelo |
Módulo C |
Módulo C |
Módulo V |
Módulo CB |
|||
Interruptor de combinação |
|
Interruptor de vácuo |
Isolamento/interruptor de aterramento |
Disjuntor a vácuo |
|
||
Tensão nominal |
kV |
|
|
|
|
12 |
12 |
Frequência nominal |
hertz |
|
|
|
|
50 |
50 |
Frequência de energia tensão suportável (fase-fase/distância de isolamento) |
kV |
42/48 |
42/48 |
42/48 |
42/48 |
42/48 |
42/48 |
Tensão suportável de impulso de raio |
kV |
75/85 |
75/85 |
75/85 |
75/85 |
75/85 |
75/85 |
Corrente nominal |
A |
630 |
Nota:1 |
630 |
|
1250/630 |
|
Corrente nominal de interrupção de anel fechado |
A |
630 |
|
|
|
|
|
Corrente nominal de interrupção de carregamento do cabo |
A |
135/135 |
|
|
|
|
|
Corrente nominal de curto-circuito (pico) |
A |
50 |
80 |
|
|
|
|
Corrente suportável de pico nominal |
ka |
50 |
|
|
|
|
|
Corrente suportável nominal de curto período |
kA/3s |
|
|
|
|
|
|
Corrente nominal de interrupção de curto-circuito |
ka |
|
31.5 |
20 |
|
25 |
|
Corrente de transferência nominal |
A |
|
1750 |
|
|
|
|
Corrente máxima do fusível equipado |
A |
|
125 |
|
|
|
|
Circuito resistência |
n |
≤300 |
≤600 |
|
|
|
|
Vida mecânica |
tempo |
5000 |
3000 |
5000 |
2000 |
5000 |
5000 |
Nota: 1 lt depende da corrente nominal do fusível.
NSRM-12
Painel de distribuição de rede em anel fechado totalmente isolado
Unidade |
A |
B |
C |
D |
Unidirecional |
365 |
290 |
331 |
365 |
2 vias |
690 |
615 |
656 |
690 |
3 vias |
1015 |
940 |
981 |
1015 |
4 vias |
1340 |
1265 |
1306 |
1340 |
5 vias |
1665 |
1590 |
1631 |
1665 |
6 vias |
1990 |
1915 |
1956 |
1990 |
