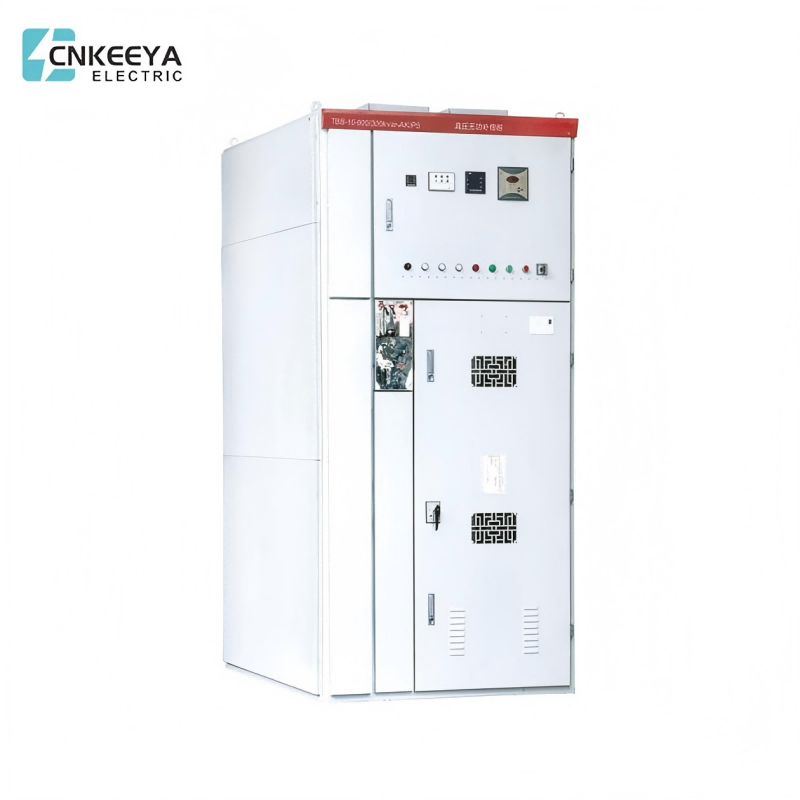

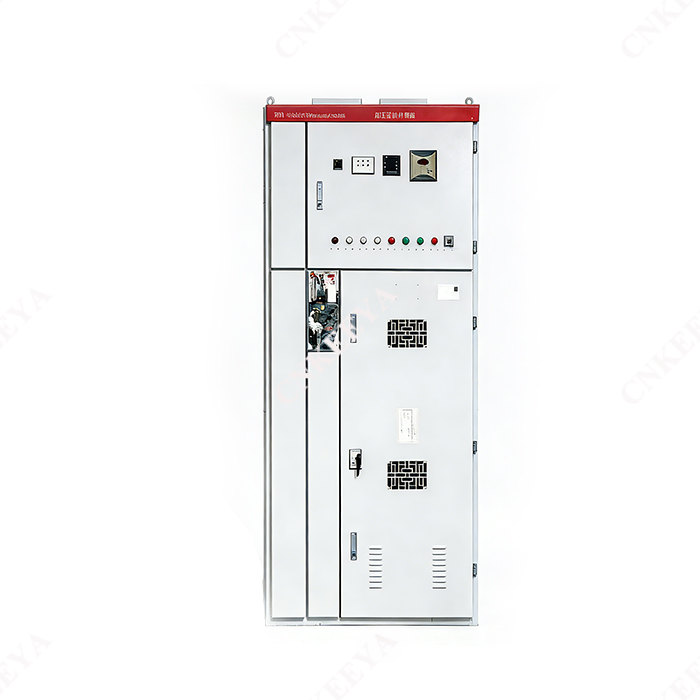

Instalação de capacitor shunt de alta tensão TBB

CNKEEYA, uma fábrica distinta e fornecedor confiável, é especializada em fornecer soluções de ponta para instalação de capacitores shunt de alta tensão. Com um compromisso com a inovação e a engenharia de precisão, nossa fábrica se destaca na criação de instalações avançadas de capacitores projetadas para melhorar a qualidade e a eficiência da energia em sistemas de alta tensão.

A proficiência da CNKEEYA no fornecimento de soluções personalizadas de instalação de capacitores shunt de alta tensão garante a integração perfeita de capacitores shunt de alta tensão em diversos sistemas elétricos. Reconhecidas por sua construção durável, essas instalações demonstram a dedicação da CNKEEYA à longevidade e confiabilidade diante das diversas demandas operacionais. A ênfase da CNKEEYA na personalização e durabilidade a posiciona como um parceiro confiável no avanço da resiliência e do desempenho de redes elétricas de alta tensão.

O dispositivo capacitor paralelo de alta tensão da série TBB (doravante denominado dispositivo) é adequado para séries de potência AC 50HZ e III 10KV.

Principais dados técnicos

● A tensão nominal de trabalho é de 10kV e pode operar por um longo período abaixo de 1,1 vezes a tensão nominal;

● Quando o valor quadrático médio não excede 1,3Un, a instalação pode operar continuamente na frequência nominal, tensão senoidal nominal e corrente sem estado de transição;

● A instalação possui proteções contra sobrecorrente, sobretensão, subtensão e outras proteções para falhas do sistema;

● Para proteção de falha interna do capacitor, além da proteção por fusível para conjunto único, a instalação também possui diferentes proteções de relé de acordo com as diferentes formas de fiação principal;

● O projeto e o processamento da instalação devem estar em conformidade com o Código GB50227-1995 para projeto de instalação de capacitor shunt e instalações de capacitor shunt de alta tensão JB711-1993

Introdução à estrutura

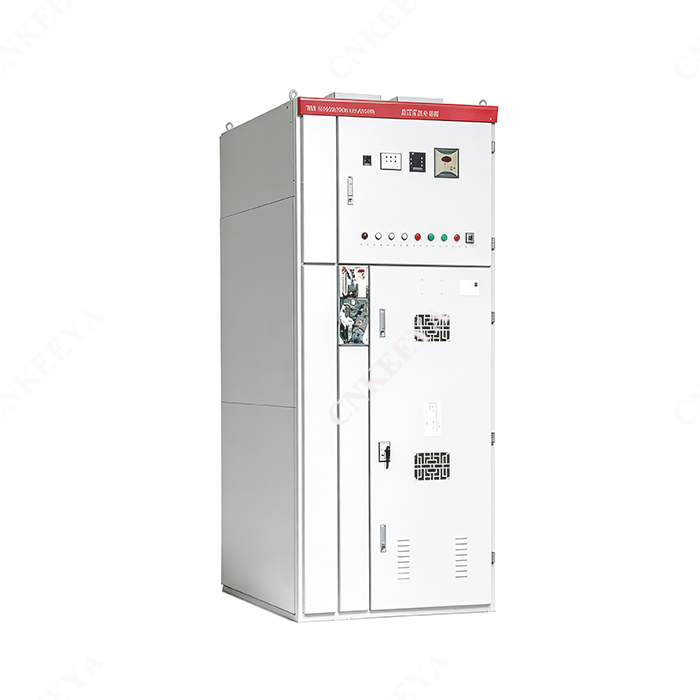

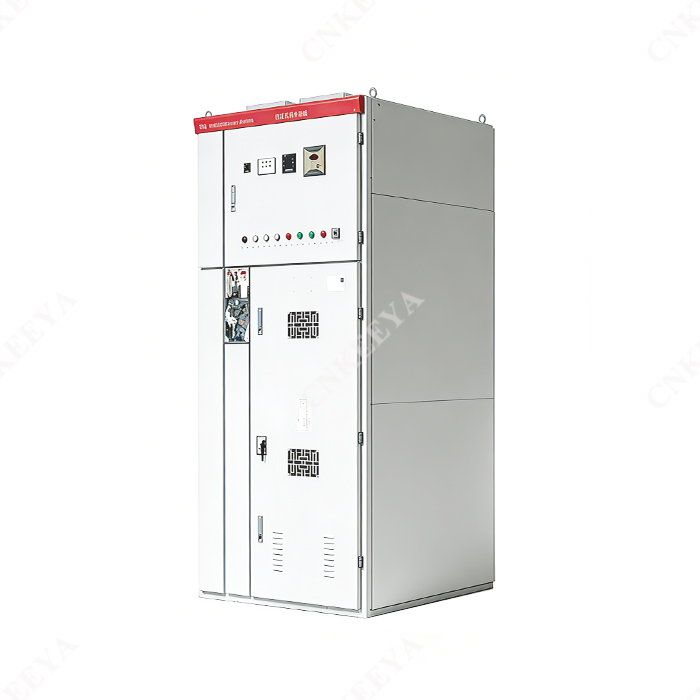

Instalação de capacitor shunt de alta tensão TBB

A estrutura da instalação é classificada em tipo de gabinete e tipo de montagem. O tipo de montagem também pode ser classificado em tipo de chip e tipo de desmontagem completa. Este dispositivo é composto principalmente de gabinete de reator, gabinete de descarga e gabinete de capacitor.

● Gabinete do reator

O gabinete do reator é usado principalmente para limitar a corrente de inrush de fechamento e suprimir harmônicos. Ao limitar a corrente de inrush de fechamento, o reator XL = (0,1 ~ 1)% XC;

● Gabinete de descarga

O gabinete de descarga é composto principalmente de bobina de descarga ou transformador de tensão, pára-raios de óxido de zinco e seccionador de aterramento. A bobina de descarga é conectada ao banco de capacitores em paralelo. Os pára-raios de óxido de zinco são usados ​​para limitar a comutação de tensão causada pela comutação de bancos de capacitores. O seccionador de aterramento é usado para aterrar o barramento durante a manutenção de queda de energia.

● Gabinete de capacitores

O gabinete do capacitor é composto principalmente de fusível e capacitor. Quando a quebra interna do capacitor atingir 50% ~ 70%, o fusível queimará e o capacitor de falha será separado do circuito de alimentação, evitando a expansão do acidente.

● Montagem da instalação do capacitor shunt

Esta instalação é usada principalmente para combinar a montagem do capacitor, bobina de descarga, pára-raios e chave de aterramento e reator elétrico. A montagem do capacitor consiste em instalar um número adequado de capacitores únicos com fusíveis internos em uma caixa cheia de isolamento. A caixa é equipada com válvula de alívio de pressão e controlador de temperatura com contatos de alarme e disparo. A instalação tem as vantagens de pequena área Boor, instalação simples, operação e manutenção convenientes, etc.

Layout de instalação do capacitor

Instalação de capacitor shunt de alta tensão TBB

1. 6 canais de aço #10 embutidos e ganchos com abertura para baixo;

2. 4 placas de aço embutidas e ganchos;

3. Estrutura de concreto;

4. Placa de aço embutida e gancho;

5. Placas de aço e ganchos embutidos estão uniformemente distribuídos no circunferência.

Solução de linha primária

A solução típica do circuito primário da instalação é mostrada na Figura 1, onde a chave de aterramento é instalada de acordo com as necessidades do usuário. Durante a instalação, ele deve ser colocado no gabinete de descarga e a profundidade do gabinete deve ser alterada para 1200 mm.

Instrução de pedido

● Capacidade do sistema (kVA) e solução de fiação principal, carga do sistema e modo de trabalho;

● Número harmônico, cada tensão harmônica e conteúdo de corrente harmônica (o fabricante pode medir em nome do usuário);

● Fator de potência do sistema, fator de potência após compensação e capacidade total de compensação (o fabricante pode projetar em nome do usuário);

● Plano do local de instalação, modo de instalação, modo de entrada e saída da instalação;

● Requisitos de tamanho e cor do gabinete.
