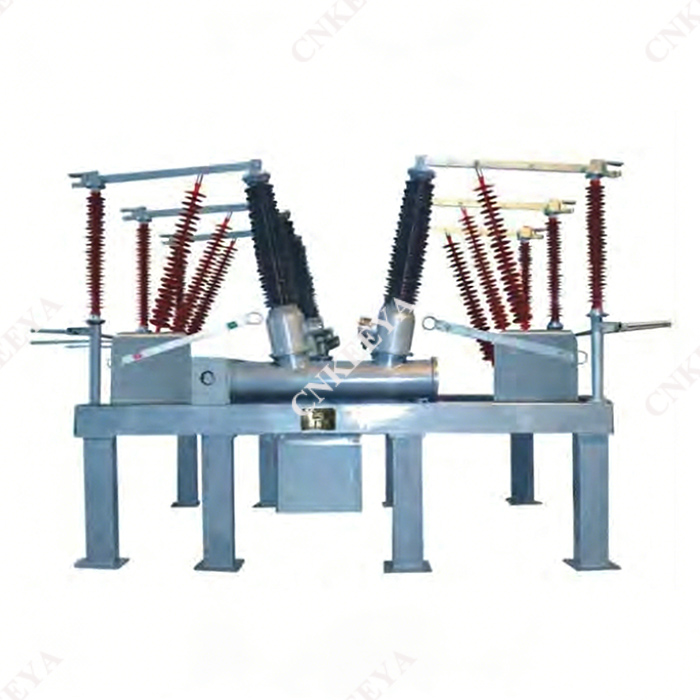

Aparelho composto de hexafluoreto de enxofre tipo aberto ZCW□-126/L

 Visão geral

 O aparelho composto de hexafluoreto de enxofre de tipo aberto 1.1ZCW□-126/L é um conjunto completo de aparelhos elétricos combinados que usam ar como isolamento externo, gás SF6 como meio de extinção de arco. O controle e proteção de sistemas de transmissão e distribuição de 126kV para corrente alternada trifásica também podem ser utilizados em situações onde disjuntores e bancos de capacitores estão conectados. Adequado para subestações urbanas, subestações empresariais e subestações montanhosas com uso limitado do solo. Este produto possui as seguintes características:

 1) Combine organicamente disjuntores, chaves de isolamento, chaves de aterramento, transformadores de corrente, transformadores de tensão SF6, pára-raios, barramentos e outros componentes em um suporte de estrutura de aço aterrado, resultando em uma estrutura compacta.

 2) Ocupa apenas 30% -50% do espaço do tipo split, e tem como características economizar terreno e reduzir custos de projeto.

 3) Todo o intervalo é pré-fabricado na fábrica, montado e depurado antes de sair da fábrica e transportado para o local de instalação como um todo para encurtar o ciclo de instalação.

 4) Adotando câmaras de extinção de arco de alto desempenho, transformadores de tensão SF6 e pára-raios isoladores compostos, com manutenção mínima e alta confiabilidade

 5) Barramentos autoportantes pré-fabricados em fábricas de divisórias não requerem estruturas de aço ou isoladores.

 6) Layout flexível e pode ser usado para vários métodos de fiação.

 1.2 O ZCW10 é equipado com uma câmara de extinção de arco autoalimentada otimizada e mecanismo operado por mola CT10-A.

 1.3 ZCW10 está em conformidade com os padrões nacionais GB1984-2003, GB11032-89, GB1985-2004 e atende aos requisitos de IEC 62271-100:2001, IEC 99-4, IEC 62271-102:2002 e IEC 60694:2002. Todos os outros componentes internos atendem aos respectivos requisitos dos padrões nacionais.
